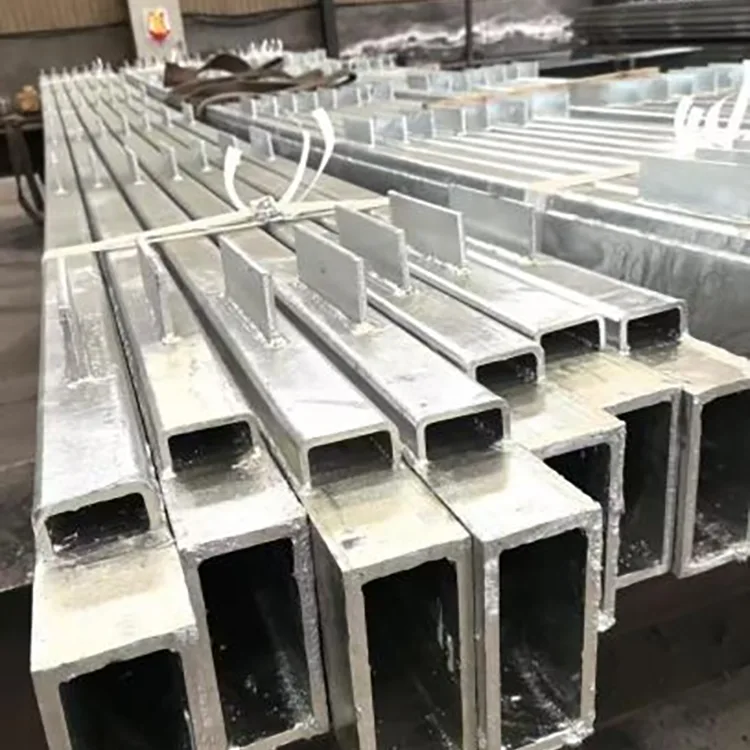

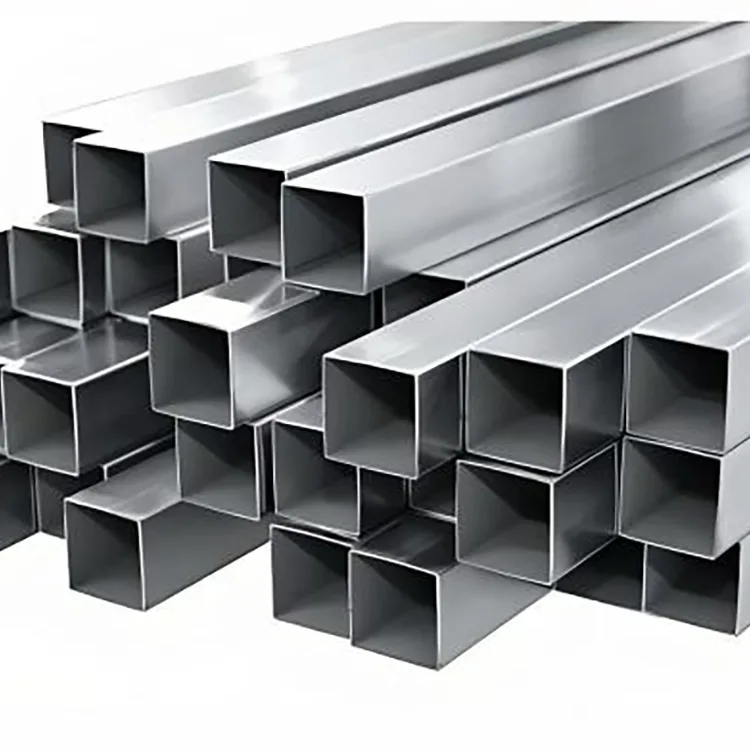

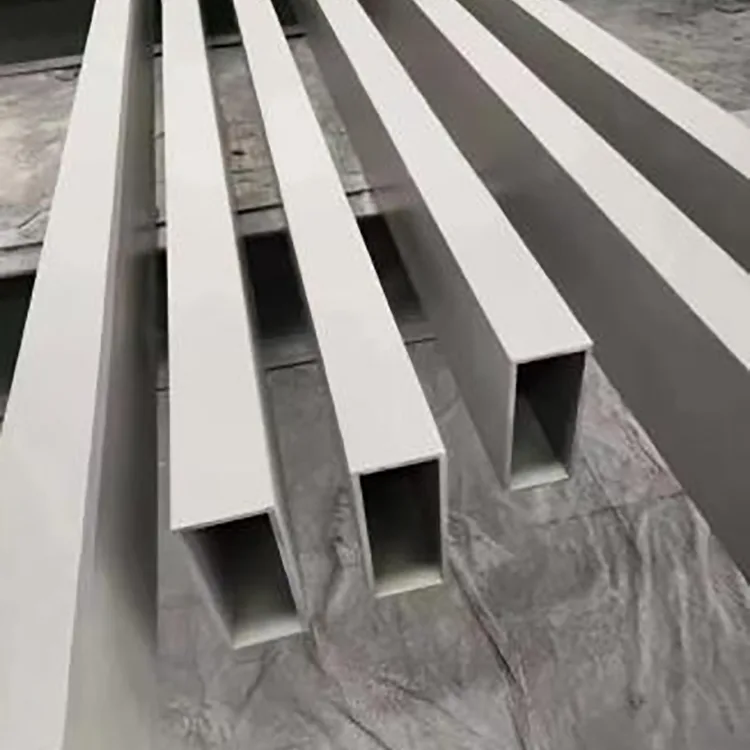

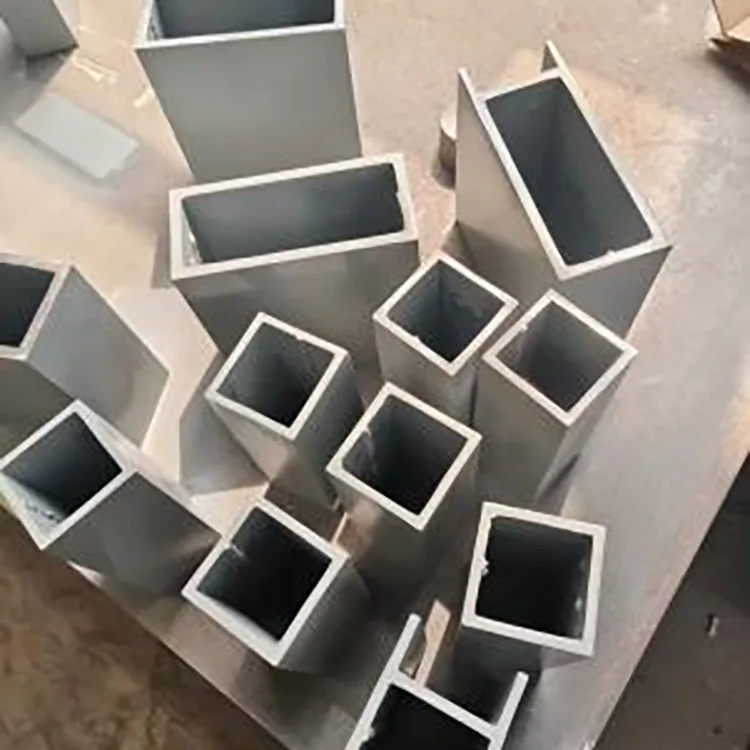

Il tubo ad angolo retto in acciaio di precisione zincato a caldo è una sezione cava rettangolare di precisione progettata con un angolo di 90° distinto anziché l'angolo arrotondato comunemente visto sui tubi quadrati convenzionali. Il tubo di base viene prima prodotto per ottenere la precisione della sezione, la rettilineità e la geometria degli angoli richiesti, quindi sottoposto a zincatura a caldo per la protezione dalla corrosione esterna.
Il prodotto è destinato a progetti in cui un tubo zincato standard con angoli arrotondati non fornisce l'aspetto, la precisione di montaggio o la definizione degli angoli richiesti dal progetto. Le linee esterne nette facilitano la creazione di telai, guardrail, strutture paesaggistiche e carpenteria architettonica dall'aspetto pulito.
Allo stesso tempo, il prodotto è ancora un tubo di acciaio strutturale. La sua capacità portante effettiva dipende dalle dimensioni della sezione, dallo spessore della parete, dal tipo di acciaio, dalla campata e dal design della connessione. La zincatura protegge l'acciaio dalla corrosione atmosferica; non sostituisce la progettazione strutturale.
L'angolo è uno dei motivi principali per specificare questo tubo.
Un tubo quadrato o rettangolare convenzionale normalmente presenta un angolo esterno raggiato a causa del processo di formatura. Ciò è accettabile per lavori strutturali generali, ma alcuni progetti architettonici e di fabbricazione di precisione richiedono angoli visivamente più nitidi e giunzioni più coerenti.
Il profilo ad angolo retto di precisione fornisce:
Linee visive più pulite: utili per telai a vista, guardrail e strutture paesaggistiche.
Connessioni più prevedibili: l'angolo definito può semplificare l'allineamento con altri elementi ad angolo retto.
Meno distorsione visiva: le linee di sezione diritte sono più facili da mantenere sulle strutture finite.
Migliore adattamento per la fabbricazione di precisione: utile quando le dimensioni e l'aspetto sono entrambi importanti.
Ciò rende il prodotto particolarmente rilevante per i progetti che si collocano tra l'acciaio strutturale ordinario e la carpenteria metallica architettonica.
|
Articolo |
Specifica |
|
Prodotto |
Tubo ad angolo retto in acciaio di precisione zincato a caldo |
|
Materiale di base |
Q235B, Q355B |
|
Profilo |
Sezione cava ad angolo retto di precisione a 90° |
|
Prodotto base |
Tubo ad angolo retto in acciaio di precisione |
|
Metodo di zincatura |
Zincatura totale a caldo |
|
Norma di zincatura |
GB/T13912-2020 |
|
Misurare |
Corrisponde alle dimensioni disponibili dei tubi ad angolo retto di precisione |
|
Lunghezza |
Fornitura a lunghezza fissa in base alle esigenze di progetto |
|
Superficie |
Finitura zincata grigio argento |
|
Elaborazione personalizzata |
Taglio, foratura, smussatura e altre lavorazioni concordate |
|
Ambiente tipico |
Applicazioni esterne, umide, costiere e altre soggette a corrosione |
Lo standard di zincatura GB/T 13912-2020 rimane l'attuale standard nazionale cinese per i requisiti tecnici e i metodi di prova per i rivestimenti zincati a caldo su articoli fabbricati in ferro e acciaio.
Per questo tipo di tubi la sola qualità del rivestimento non è sufficiente.
Il tubo ad angolo retto di base deve prima soddisfare la geometria richiesta. Controlli importanti includono le dimensioni della sezione, lo spessore delle pareti, la forma degli angoli, la rettilineità e le condizioni generali della superficie.
Solo dopo che il tubo ha raggiunto il profilo finito richiesto viene effettuato il processo di zincatura.
Un percorso tipico è:
Tubo d'acciaio di precisione → ispezione dimensionale → taglio / fabbricazione → sgrassaggio → decapaggio → risciacquo → flussaggio → asciugatura → zincatura a caldo → raffreddamento / passivazione → ispezione del rivestimento → ispezione dimensionale e estetica finale → imballaggio.
Questo ordine è importante perché il cliente acquista due cose in un unico prodotto: un profilo di precisione in acciaio e un sistema di protezione dalla corrosione.
Gli spigoli vivi sono una delle aree che meritano ulteriore attenzione durante la zincatura.
Il tubo viene lavorato attraverso le fasi di pretrattamento e immersione di zinco come profilo completo in modo che l'angolo, le superfici del tubo e le estremità ricevano il rivestimento di zinco durante lo stesso trattamento.
Lo scopo non è semplicemente quello di rendere il tubo grigio-argento. Il rivestimento deve fornire una protezione continua contro la corrosione pur rimanendo sufficientemente ben aderente per la normale movimentazione e installazione.
Per gli ordini di progetto, lo spessore del rivestimento dovrebbe essere concordato in anticipo anziché lasciare il requisito su “zincato”.
La specifica del prodotto fornita utilizza 60–90 μm come gamma di rivestimento di zinco convenzionale, con circa 120 μm disponibili per una maggiore esposizione costiera e ad alta corrosione.
Un approccio pratico è:
|
Ambiente |
Direzione suggerita |
|
Asciugare al coperto |
Potrebbe essere sufficiente un tubo nero ad angolo retto di precisione |
|
Esterno normale |
Rivestimento zincato 60–90 μm |
|
Esterno umido |
Rivestimento maggiorato in base all'esposizione |
|
Nebbia salina costiera/forte |
Fino a circa 120μm |
|
Ambiente chimico aggressivo |
Valutazione della corrosione specifica del progetto |
Un rivestimento di zinco più elevato fornisce più materiale di rivestimento per la corrosione atmosferica, ma nessun acciaio zincato dovrebbe essere descritto come completamente immune da gravi attacchi chimici o da immersione permanente.
La differenza riguarda principalmente la geometria e la finitura, non semplicemente la resistenza alla corrosione.
Un tubo quadrato zincato convenzionale è una scelta pratica per telai generali e strutture portanti. I suoi angoli arrotondati sono normalmente accettabili per la fabbricazione ordinaria.
Il tubo ad angolo retto di precisione è destinato ad applicazioni in cui l'angolo stesso fa parte del requisito visivo o di fabbricazione.
Cornici paesaggistiche architettoniche
Guardrail esterni ad alta visibilità
Strutture comunali di precisione
Componenti di supporto solare con telaio a vista
Strutture decorative in acciaio
Telai per attrezzature da esterno
Il tubo quadrato standard rimane la scelta migliore quando l'aspetto è meno importante e il progetto necessita principalmente di una sezione strutturale convenzionale al costo del materiale più basso e ragionevole.
I due prodotti condividono lo stesso profilo di precisione di base, ma sono destinati ad ambienti diversi.
Ideale per progetti interni a secco, ambienti controllati e applicazioni in cui il cliente prevede di verniciare, verniciare a polvere o altrimenti rifinire la superficie dopo la fabbricazione.
Più adatto per applicazioni esterne e umide in cui il cliente desidera che il trattamento primario di protezione dalla corrosione venga completato prima della consegna.
Questa distinzione aiuta a evitare di specificare eccessivamente il materiale zincato per progetti interni a secco, prevenendo al contempo l'errore opposto di utilizzare tubi di precisione neri non protetti all'esterno.
Utilizzato per cornici paesaggistiche, strutture di giardini, strutture per parchi, recinzioni decorative e strutture architettoniche in acciaio dove le linee pulite sono importanti.
Idoneo per barriere stradali, strutture segnaletiche, supporti per lampade e strutture comunali a vista.
Può essere utilizzato per telai fotovoltaici esterni selezionati, basi di apparecchiature e elementi ausiliari in acciaio in cui il profilo di precisione si adatta al design strutturale.
Utilizzato per ringhiere a vista, supporti di passerelle e telai ausiliari dove è richiesta una maggiore protezione dalla corrosione.
Adatto per telai di protezione di apparecchiature, strutture di sostegno dei tubi e piattaforme di lavoro all'aperto in ambienti industriali umidi.
Per i progetti fotovoltaici distribuiti residenziali e commerciali, è stato utilizzato un tubo ad angolo retto zincato di precisione da 40×40 mm e 50×50 mm per applicazioni di supporto esterno.
La preoccupazione principale non era solo la corrosione. Anche il telaio esposto necessitava di una geometria pulita e di un allineamento coerente durante l'installazione.
È stata utilizzata una maggiore specifica dello zinco per gestire l'esposizione ripetuta all'aperto bagnato-asciutto. Secondo la documentazione di progetto fornita, dopo cinque anni le strutture completate erano esenti da ruggine diffusa e deformazioni visibili.
Per lavori urbani e paesaggistici all'aperto, il profilo ad angoli vivi offre un aspetto più pulito rispetto a un tubo convenzionale ad angoli arrotondati.
Il materiale può essere fornito in lunghezze fisse o lavorato secondo il disegno di progetto, riducendo la quantità di lavoro di taglio e montaggio richiesto nel luogo di installazione.
Per le strutture in acciaio architettoniche a vista, la consistenza dimensionale e l'aspetto superficiale vengono controllati insieme al rivestimento zincato.
Un progetto vicino alla costa richiedeva telai in acciaio per attrezzature esterne in ambienti carichi di sale e umidità elevata.
Il cliente ha richiesto un rivestimento di zinco maggiorato di circa 120 μm e ha utilizzato il profilo ad angolo retto di precisione per mantenere un aspetto finito più pulito.
Per questo tipo di ambiente, le specifiche del rivestimento sono solo una parte della strategia di corrosione. Anche il drenaggio, i dettagli dei collegamenti, il taglio del sito e la riparazione delle saldature influiscono sulle prestazioni a lungo termine.
La lavorazione in fabbrica viene preferibilmente completata prima della zincatura.
Ciò include:
Taglio a lunghezza fissa
Perforazione
Punzonatura
Smussatura
Altra preparazione basata sul disegno
Se il tubo viene tagliato dopo la zincatura, l'acciaio appena esposto deve essere pulito e trattato con un adeguato rivestimento di riparazione ricco di zinco.
Lo stesso principio vale per la saldatura. Il calore della saldatura danneggia lo zinco all'interno e intorno alla zona di saldatura, quindi l'area deve essere successivamente pulita e riparata.
Questo è il motivo per cui i clienti con requisiti di fabbricazione dettagliati sono incoraggiati a fornire il disegno prima della produzione.
Per un tubo zincato di precisione, l'ispezione dovrebbe riguardare sia il tubo stesso che la zincatura.
Prima della zincatura i controlli possono comprendere:
Dimensioni della sezione
Spessore della parete
Geometria degli angoli
Rettilineità
Precisione di taglio
Condizioni superficiali
Dopo la zincatura i controlli possono comprendere:
Spessore del rivestimento di zinco
Copertura del rivestimento
Acciaio scrostato o esposto
Condizioni superficiali
Rettilineità finale
Aspetto generale
Per gli ordini di ingegneria, possono essere forniti certificati dei materiali e registri di ispezione della zincatura, con possibilità di ispezione di terze parti in base ai requisiti contrattuali.
Il vantaggio principale di acquistare questo prodotto attraverso la nostra catena di fornitura di Tianjin è la capacità di coordinare il tubo base di precisione, i lavori di zincatura e finitura anziché trattarli come acquisti indipendenti.
Tubo di precisione prima della zincatura: la geometria della sezione viene controllata prima della fase di protezione dalla corrosione, quindi la finitura zincata non nasconde problemi dimensionali nel tubo base.
Opzioni di rivestimento adatte: le specifiche standard e migliorate dello zinco possono essere discusse in base all'ambiente reale anziché utilizzare un livello di rivestimento per ogni progetto.
Elaborazione basata su disegno: lunghezze fisse, fori, smussi e altre lavorazioni possono essere preparati prima della spedizione.
Risorse dell’industria siderurgica di Daqiuzhuang: la concentrazione locale di fornitori di lavorazione dell’acciaio e di zincatura rende più semplice coordinare l’approvvigionamento, la produzione e la consegna dei materiali.
Documentazione del progetto: le informazioni sui materiali e i registri delle ispezioni della zincatura possono essere forniti per gli appalti di ingegneria, con il supporto delle ispezioni di terze parti quando specificato.
Ordini nazionali ed di esportazione: la fornitura può essere organizzata per quantità di progetto nonché per ordini di prova o personalizzati più piccoli, con imballaggio adattato per il trasporto nazionale o la spedizione marittima.
Il punto pratico è semplice: gli acquirenti non devono coordinare un fornitore di tubi di precisione, un reparto di zincatura separato e un altro laboratorio di fabbricazione per ogni ordine.
Per un preventivo, una richiesta completa potrebbe essere scritta come:
Q235B / Tubo ad angolo retto di precisione / 50×50 mm / spessore parete specificato / lunghezza fissa / zincato a caldo / rivestimento in zinco 60–90 μm / taglio secondo disegno.
Per un progetto costiero:
Q355B / Tubo ad angolo retto di precisione / sezione e parete specificate / lunghezza fissa / zincato a caldo / rivestimento in zinco circa 120 μm / foratura secondo disegno.
Questo formato offre al fornitore un chiaro obiettivo di produzione e riduce i malintesi su materiale, profilo e rivestimento.
Il tubo ad angolo retto completato viene lavorato attraverso l'operazione di zincatura come profilo finito. La copertura del rivestimento sull'angolo deve essere controllata come parte del controllo di qualità. Un adeguato controllo del processo è importante perché la geometria degli angoli è una delle caratteristiche distintive di questo prodotto.
Per le normali applicazioni esterne, la superficie zincata può essere utilizzata senza un processo di verniciatura anticorrosione primaria separata. È comunque possibile specificare un rivestimento aggiuntivo per esigenze decorative o ambienti particolarmente aggressivi.
La specifica fornita utilizza 60–90 μm come intervallo convenzionale e circa 120 μm per un'esposizione costiera più forte e ad alta corrosione.
SÌ. L'esposizione costiera dovrebbe essere trattata come un'applicazione a maggiore corrosione e si può selezionare un rivestimento di zinco maggiore. L’immersione continua in acqua di mare dovrebbe essere valutata separatamente anziché trattata come una normale esposizione all’aperto.
SÌ. Questi processi possono essere eseguiti, ma ove possibile è preferibile la lavorazione in fabbrica prima della zincatura. Le aree tagliate o saldate dopo la zincatura dovrebbero ricevere un adeguato trattamento di riparazione ricco di zinco.
La differenza principale è il profilo ad angolo retto di precisione a 90°. La geometria più affilata è destinata a progetti in cui l'aspetto, l'allineamento e la definizione degli angoli sono più importanti rispetto ai tradizionali tubi quadrati con angoli arrotondati.
SÌ. Lunghezze fisse, specifiche della sezione e taglio, foratura e smussatura basati su disegno possono essere organizzati in base ai requisiti del progetto.
La zincatura migliora notevolmente la resistenza alla corrosione atmosferica, ma nessun rivestimento in acciaio elimina la corrosione in ogni condizione. La durata dipende dal rivestimento di zinco, dall'umidità, dall'esposizione al sale, dai prodotti chimici, dalla ritenzione idrica e dalla gestione del cantiere.
SÌ. Q235B è adatto a molte applicazioni convenzionali, mentre Q355B può essere specificato quando il progetto strutturale richiede una maggiore resistenza del materiale.
SÌ. Possono essere forniti certificati dei materiali, registri di ispezione della zincatura e altri documenti di qualità concordati. È inoltre possibile organizzare ispezioni di terze parti per gli ordini di progetto.
