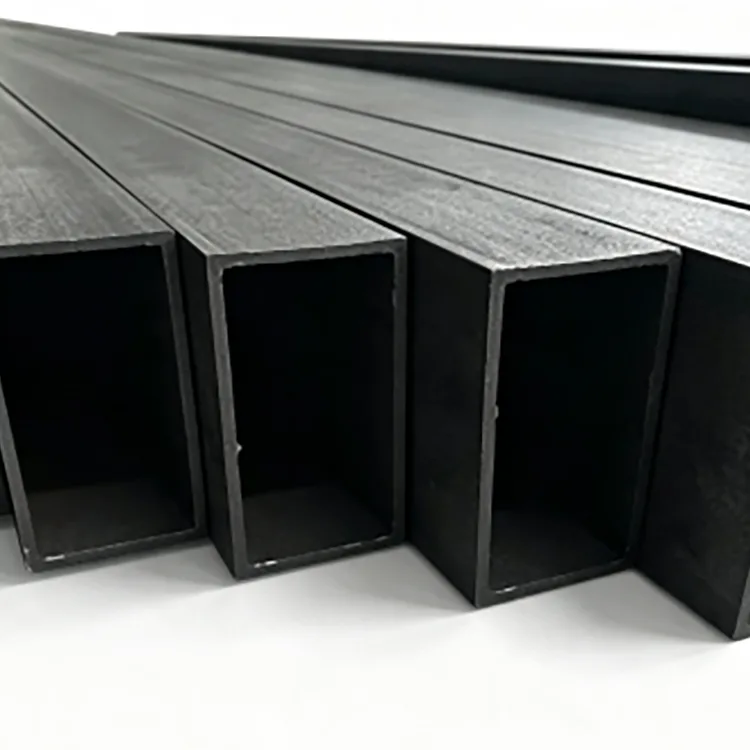

Il tubo ad angolo retto in acciaio di precisione è sviluppato per applicazioni in cui la geometria di un tubo quadrato o rettangolare convenzionale non è sufficientemente precisa per l'assemblaggio finale.
Invece di un angolo visibilmente arrotondato, la sezione è sagomata per creare un profilo angolare definito a 90°. Ciò semplifica l'allineamento delle sezioni adiacenti, il mantenimento di linee visive diritte e il controllo delle dimensioni finite dei telai fabbricati.
Il tubo è prodotto in acciaio al carbonio Q235B o Q355B mediante formatura progressiva a freddo, saldatura ad alta frequenza, dimensionamento, raddrizzatura e taglio di precisione. Il processo di produzione si concentra sulla geometria degli angoli, sulla consistenza dello spessore delle pareti, sulla rettilineità e sul controllo dimensionale piuttosto che sulla semplice produzione di una sezione cava standard.
Per telai strutturali interni, basi di attrezzature, strutture espositive, scaffali, pareti divisorie e strutture in acciaio decorative, questo profilo può ridurre la quantità di adattamento e correzione della superficie richiesta durante la fabbricazione.
|
Articolo |
Specifica |
|
Prodotto |

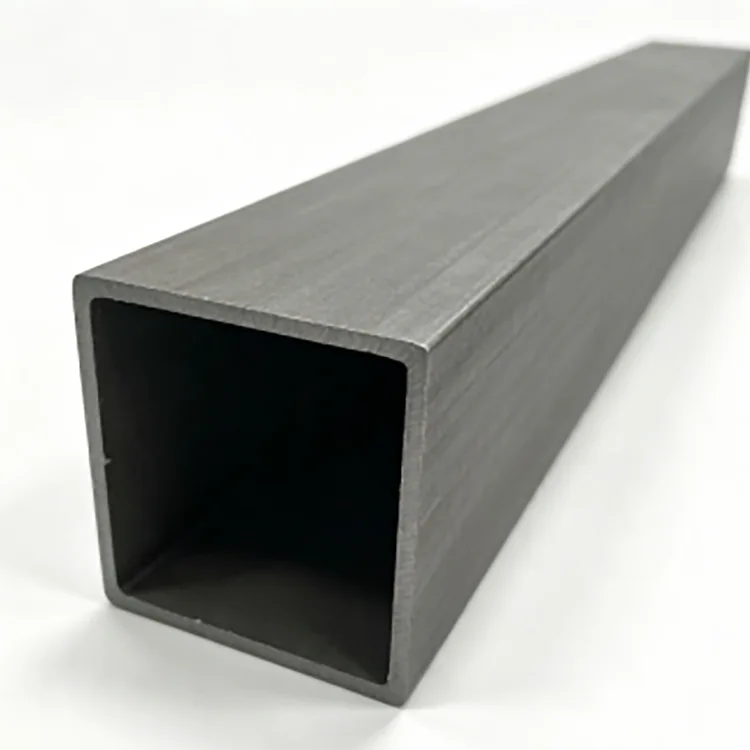

Tubo ad angolo retto in acciaio di precisione |
|
Materiale |
Q235B, Q355B |
|
Processo di formazione |
Formatura progressiva a freddo di precisione |
|
Saldatura |
Saldatura ad induzione ad alta frequenza |
|
Dimensioni del tubo quadrato |
10×10 mm – 200×200 mm |
|
Dimensioni del tubo rettangolare |
10×20 mm – 100×200 mm |
|
Spessore della parete |
1,2 – 20 mm |
|
Geometria degli angoli |
Profilo ad angolo retto definito di 90° |
|
Verticalità d'angolo |
≤0,5° |
|
Tolleranza sullo spessore della parete |
±0,1 mm |
|
Lunghezza standard |
6 milioni |
|
Lunghezza personalizzata |
3–12 minuti |
|
Superficie |
Acciaio nero, non rivestito |
|
Ulteriore elaborazione |
Taglio di precisione, smussatura, sbavatura, smussatura, foratura |
|
Compatibilità di finitura |
Verniciatura, verniciatura a polvere, finitura in forno, zincatura e altri trattamenti secondari |
Una sezione cava convenzionale normalmente ha un angolo esterno arrotondato creato durante la formatura. Questo raggio è accettabile per molte applicazioni strutturali, ma può diventare scomodo quando due elementi devono incontrarsi da vicino o quando l'angolo stesso rimane visibile dopo la finitura.
Il profilo ad angolo retto è destinato a situazioni in cui la geometria dell'angolo influisce sulla fabbricazione.
Un profilo angolare definito facilita il posizionamento del tubo contro un'altra sezione diritta. Per telai, partizioni, strutture di attrezzature e strutture architettoniche in acciaio, un migliore allineamento può ridurre la necessità di un eccessivo lavoro di molatura o riempimento.
Lo spessore della parete e le dimensioni della sezione vengono controllati durante la formatura e il dimensionamento. La geometria coerente è particolarmente importante quando il tubo viene lavorato mediante apparecchiature automatiche di taglio, perforazione, saldatura o assemblaggio.

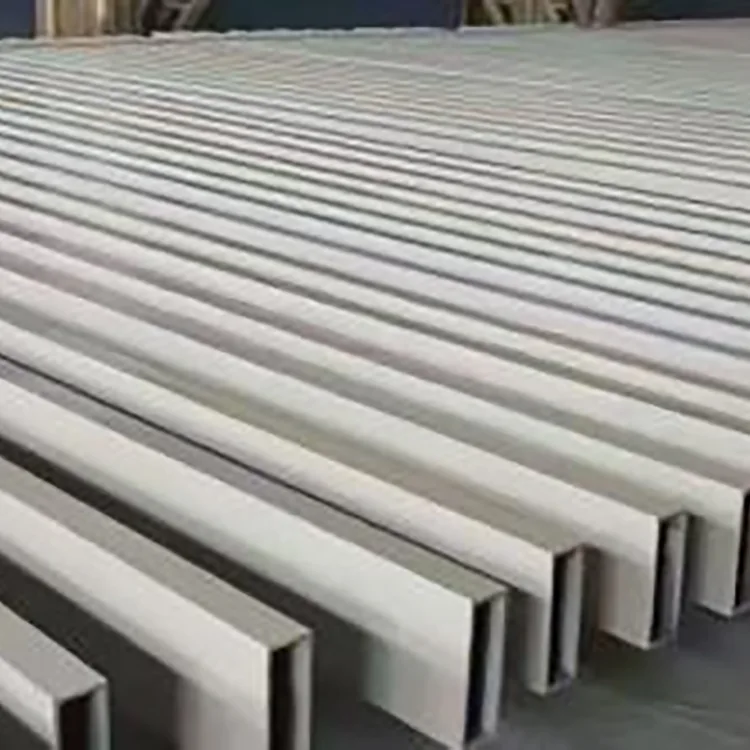

Per i telai in acciaio a vista e le strutture decorative, i bordi dritti e gli angoli controllati creano linee visive più pulite dopo la verniciatura o il rivestimento a polvere.
La superficie in acciaio nero viene fornita senza rivestimento zincato, rendendola adatta a progetti che richiedono verniciatura, verniciatura a polvere, finitura a forno o altro trattamento superficiale.
Il percorso di produzione è progettato attorno al controllo dimensionale piuttosto che semplicemente formando l'acciaio in una sezione cava.
L'acciaio Q235B o Q355B viene selezionato in base al grado di resistenza e all'applicazione richiesti. Il materiale in ingresso viene controllato prima della formatura per ridurre le variazioni di spessore e proprietà meccaniche tra lotti di produzione.
Il nastro di acciaio viene livellato e preparato per la formatura continua. La corretta condizione della striscia è importante perché la deformazione residua può successivamente influenzare la precisione e la rettilineità degli angoli.
La striscia passa attraverso più fasi di formatura invece di essere forzata nella forma finale in un'unica operazione.
La sequenza di formatura sviluppa gradualmente la sezione quadrata o rettangolare controllando la geometria degli angoli. Questa è la fase chiave per ottenere un profilo ad angolo retto definito.
Dopo che i bordi del nastro sono stati uniti, la saldatura a induzione ad alta frequenza forma la cucitura longitudinale.
La condizione di saldatura è controllata in base allo spessore del materiale e alla velocità di produzione. La qualità della saldatura è importante perché un eccessivo apporto di calore, una fusione insufficiente o una preparazione inadeguata dei bordi possono influenzare il tubo finito.
Dopo la saldatura, il tubo passa attraverso un'apparecchiatura di dimensionamento e raddrizzatura per controllarne le dimensioni finali e la rettilineità complessiva.
Questa fase è particolarmente importante per la fabbricazione di precisione perché anche una sezione trasversale correttamente formata può creare problemi di assemblaggio se il tubo finito presenta una deviazione eccessiva lungo la sua lunghezza.

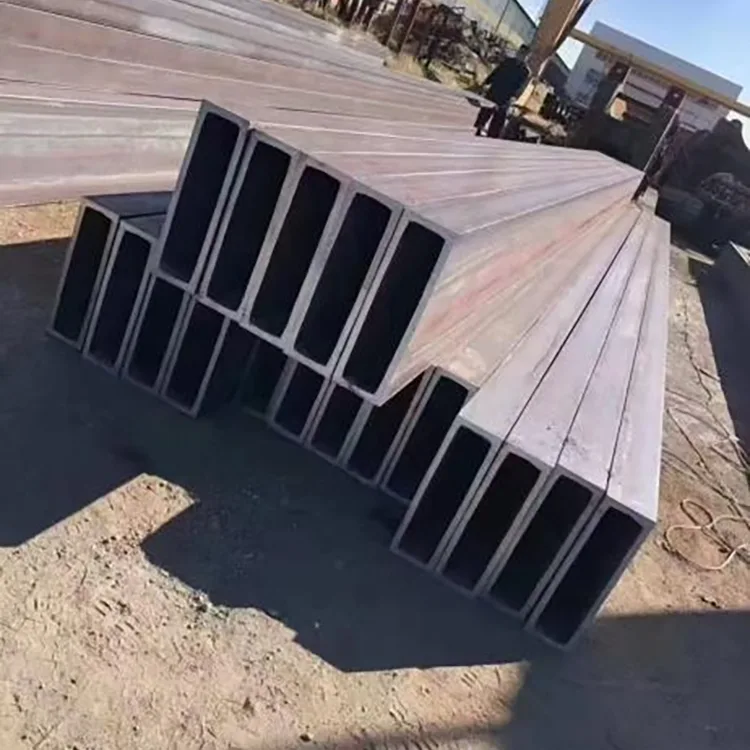

Il tubo finito viene tagliato a lunghezze standard di 6 m o lunghezze personalizzate da 3 a 12 m.
Taglio di precisione, smussatura, sbavatura, smussatura e foratura possono essere organizzati in base ai requisiti di fabbricazione.
Prima dell'imballaggio, i tubi finiti vengono ispezionati per dimensioni, spessore delle pareti, geometria degli angoli, rettilineità, condizioni di saldatura, qualità della superficie e precisione di taglio.

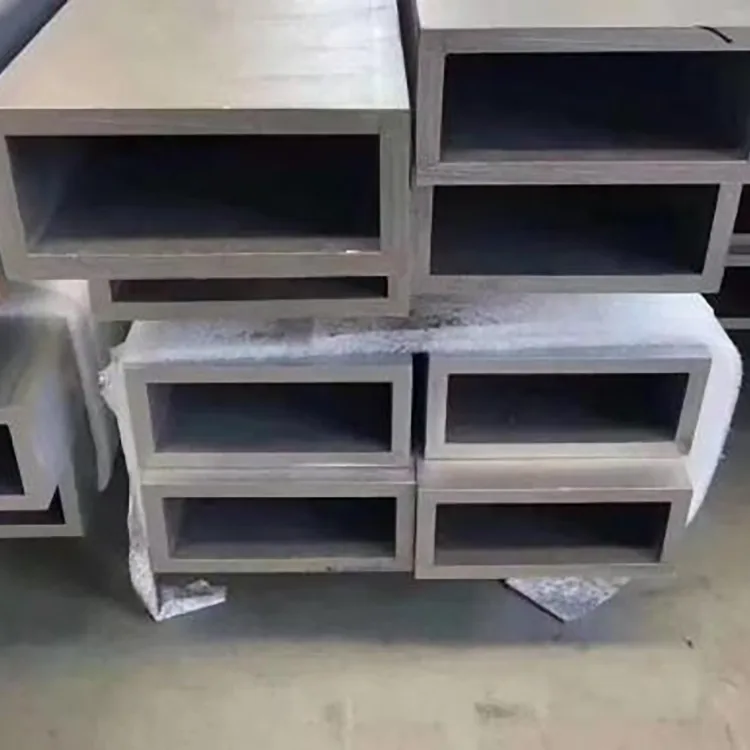

Il metodo di imballaggio viene selezionato in base alle dimensioni del tubo, alla quantità dell'ordine, al metodo di trasporto e alle condizioni di scarico del cliente.
Per le sezioni cave di precisione, il controllo dimensionale è importante quanto il tipo di acciaio di base.
Durante la produzione, il controllo qualità si concentra sui punti che possono influenzare direttamente la fabbricazione:
● Verifica del materiale: il grado Q235B o Q355B viene controllato rispetto ai requisiti dell'ordine.
● Spessore parete: lo spessore effettivo viene monitorato per mantenere la tolleranza specificata di ±0,1 mm.
● Dimensioni della sezione: le dimensioni esterne vengono controllate dopo il dimensionamento anziché basarsi solo sulle impostazioni della macchina di formatura.
● Geometria dell'angolo: il profilo a 90° e la verticalità dell'angolo vengono ispezionati per identificare la deviazione della formatura.
● Rettilineità: le lunghezze finite vengono controllate per rilevare eventuali piegature o distorsioni che potrebbero influenzare l'assemblaggio del telaio.
● Condizioni di saldatura: la saldatura longitudinale ad alta frequenza viene monitorata per difetti visibili e consistenza della formatura.
● Qualità delle estremità: le estremità tagliate vengono controllate dopo il taglio, la smussatura o la sbavatura.
● Coerenza del lotto: i campioni di produzione vengono confrontati in tutto il lotto per ridurre la variazione dimensionale tra i pacchi.
Per progetti con requisiti di ispezione più severi, è possibile organizzare registrazioni di ispezioni dimensionali e ispezioni di terze parti in base alle specifiche dell'ordine.
La qualità del materiale dovrebbe essere selezionata in base al carico strutturale effettivo anziché scegliere semplicemente la qualità superiore.
|
Materiale |
Uso tipico |
Considerazione sulla selezione |
|
Q235B |
Cornici per interni, strutture decorative, cornici per attrezzature, strutture per soffitti, scaffalature leggere |
Adatto per molte applicazioni di fabbricazione convenzionali in cui la resistenza strutturale standard è sufficiente |
|
Q355B |
Telai più pesanti, piattaforme portanti, scaffalature per carichi pesanti, basi per attrezzature, applicazioni strutturali con requisiti di resistenza più elevati |
Grado di resistenza più elevato per applicazioni in cui i calcoli strutturali richiedono una maggiore resistenza del materiale |
Per le strutture portanti, la selezione del materiale finale dovrebbe seguire il calcolo strutturale, la normativa di progettazione, il metodo di connessione e il fattore di sicurezza richiesto.
Utilizzato per telai interni di soppalchi, pareti divisorie, strutture di supporto del soffitto, strutture espositive e altre strutture in acciaio dove la precisione dimensionale e l'aspetto sono importanti.
La geometria della sezione controllata è utile per telai di apparecchiature di automazione, basi di macchine, supporti di trasportatori, strutture di strumenti e alloggiamenti di apparecchiature fabbricate.
Adatto per interni di hotel, sale espositive, spazi commerciali, componenti di scale, cornici decorative e strutture architettoniche in acciaio che richiedono linee rette e pulite.
Le sezioni Q235B o Q355B possono essere selezionate in base ai requisiti di carico per scaffalature di stoccaggio, postazioni di lavoro, piattaforme industriali e strutture di supporto delle apparecchiature.
Dimensioni personalizzate, lunghezze fisse, fori, smussi, smussi e altre operazioni di lavorazione possono essere fornite quando il tubo viene integrato in un assieme fabbricato.
|
Caratteristica |
Tubo ad angolo retto di precisione |
Tubo convenzionale con angoli arrotondati |
|
Profilo angolare |
Angolo definito di 90° |
Angolo arrotondato |
|
Aspetto congiunto |
Più pulito quando le sezioni sono strettamente allineate |
Il raggio dell'angolo può creare spazi visibili |
|
Controllo dimensionale |
Progettato per requisiti dimensionali più severi |
Dipende dalla tolleranza standard del prodotto |
|
Fabbricazione |
Adatto per la fabbricazione di telai di precisione |
Adatto per la fabbricazione strutturale generale |
|
Finitura superficiale |
Adatto per verniciatura e verniciatura a polvere |
Adatto per i comuni processi di finitura |
|
Posizionamento tipico |
Strutture di precisione, attrezzature, opere architettoniche |
Applicazioni generali strutturali e di fabbricazione |
Il vantaggio principale non è che il tubo sostituisca ogni sezione cava convenzionale. Il fatto è che il profilo angolare e dimensionale più controllato può essere utile laddove la precisione di fabbricazione e l'aspetto finito fanno parte dei requisiti del progetto.
Il prodotto standard viene fornito in acciaio nero non rivestito.
Questa configurazione viene spesso scelta quando il cliente intende effettuare un trattamento superficiale dopo la fabbricazione. A seconda del progetto, i processi di finitura disponibili possono includere:
● Pittura
● Verniciatura a polvere
● Fine della cottura

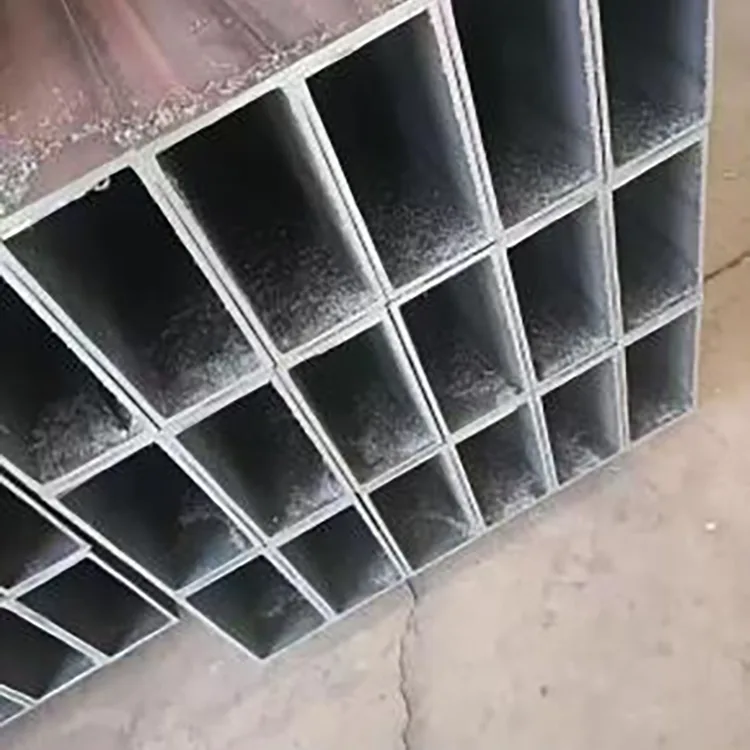

● Zincatura
● Altri trattamenti anticorrosivi specificati
Prima del rivestimento, la superficie deve essere adeguatamente pulita e preparata in base al sistema di rivestimento selezionato. Per progetti esposti a umidità, agenti atmosferici esterni, nebbia salina o ambienti corrosivi, è necessario specificare un sistema di protezione dalla corrosione adeguato anziché utilizzare acciaio nero non trattato.
Il tubo può essere fornito in base ai requisiti di fabbricazione anziché solo nella lunghezza standard di 6 m.
Le opzioni disponibili includono:
● Taglio a lunghezza fissa da 3 a 12 m
● Taglio di precisione
● Smussatura
● Sbavatura
● Smussatura
● Preforatura
● Accordi di rivestimento o zincatura
● Dimensioni della sezione personalizzate
● Spessore della parete personalizzato
● Lavorazioni speciali su disegno
Per il preventivo, gli acquirenti devono fornire la dimensione della sezione richiesta, lo spessore della parete, la qualità del materiale, la quantità, la lunghezza, il trattamento superficiale ed eventuali disegni di lavorazione.
Per gli ordini di ingegneria e fabbricazione, le specifiche più importanti da confermare prima dell'acquisto non sono solo le dimensioni esterne.
Gli acquirenti devono specificare:
1.Dimensione della sezione: dimensioni quadrate o rettangolari.
2.Spessore della parete: spessore e tolleranza richiesti.
3. Grado di acciaio: Q235B o Q355B.
4.Lunghezza: standard 6 m o lunghezze fisse da 3–12 m.
5.Requisito dell'angolo: geometria e tolleranza richieste di 90°.
6. Superficie: acciaio nero o trattamento superficiale secondario.
7. Lavorazione: taglio, foratura, smussatura, smussatura o sbavatura.
8.Ispezione: ispezione di fabbrica standard o ispezione aggiuntiva di terzi.
Per progetti ripetuti, mantenere la stessa qualità del materiale, dimensioni della sezione, spessore delle pareti, metodo di lavorazione e requisiti di ispezione aiuta a mantenere la coerenza tra i lotti.
Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. gestisce una piattaforma di vendita internazionale supportata da Tianjin Gefu Steel, integrando le risorse di produzione dell'acciaio con l'offerta per l'esportazione.
L'azienda ha sede nella zona industriale di Daqiuzhuang, Tianjin, una delle principali aree di produzione dell'acciaio della Cina. La sua gamma di prodotti comprende tubi in acciaio, profilati cavi, profili in acciaio, prodotti zincati e prodotti per il montaggio fotovoltaico.
Per progetti di massa, Rongheng supporta dimensioni personalizzate, fornitura a lunghezza fissa, lavorazione secondaria, requisiti OEM/ODM e ispezione basata sul progetto. La produzione annuale di acciaio e il volume delle vendite del gruppo supera 1,3 milioni di tonnellate, supportando l'approvvigionamento di container e ingegneria di massa.
Per ordini più grandi, la programmazione della produzione e la consegna sono normalmente organizzate in base alle specifiche, alla quantità, ai requisiti di lavorazione e alle condizioni di ispezione.
La differenza principale risiede nella geometria degli angoli e nei requisiti di controllo dimensionale. I tubi quadrati convenzionali normalmente hanno angoli arrotondati, mentre questo prodotto è formato con un profilo angolare a 90° più definito per applicazioni in cui l'allineamento e l'aspetto del giunto sono importanti.
No. Si tratta di un profilato cavo saldato prodotto mediante formatura progressiva a freddo seguita da saldatura ad alta frequenza. Pertanto non dovrebbe essere descritto come un tubo senza saldatura.
SÌ. La superficie in acciaio nero non rivestita può essere preparata per la verniciatura, la verniciatura a polvere, la finitura a forno o altri trattamenti superficiali specificati. Prima del rivestimento è necessaria un'adeguata pulizia e preparazione della superficie.
SÌ. L'acciaio al carbonio non trattato può ossidarsi se esposto all'umidità. Si consiglia lo stoccaggio in ambienti chiusi e asciutti e i tubi devono essere protetti dalla pioggia, dalla condensa e da condizioni di umidità prolungate prima del trattamento superficiale.
Q235B è adatto per molti telai per interni convenzionali, strutture di apparecchiature e applicazioni decorative. Q355B dovrebbe essere preso in considerazione quando la progettazione strutturale richiede una maggiore resistenza del materiale o quando l'applicazione comporta un carico più pesante.
La lunghezza standard è di 6 m. Lunghezze fisse personalizzate da 3 a 12 m possono essere concordate in base ai requisiti dell'ordine.
SÌ. Taglio di precisione, foratura, smussatura, sbavatura e smussatura possono essere organizzati in base ai disegni o alle esigenze di lavorazione.
Fornire le dimensioni della sezione, lo spessore della parete, la qualità del materiale, la quantità, la lunghezza richiesta, il trattamento superficiale ed eventuali requisiti di lavorazione aggiuntivi. I disegni sono consigliati per lavorazioni non standard.
La versione standard in acciaio nero non è consigliata per l'esposizione all'aperto a lungo termine senza protezione dalla corrosione. Per ambienti esterni, umidi, costieri o corrosivi, è necessario prendere in considerazione l'acciaio zincato o altrimenti protetto.
SÌ. Oltre alle gamme di tubi quadrati e rettangolari indicate, è possibile discutere dimensioni personalizzate, spessori delle pareti, lunghezze, lavorazione e trattamento superficiale in base ai requisiti del progetto.
