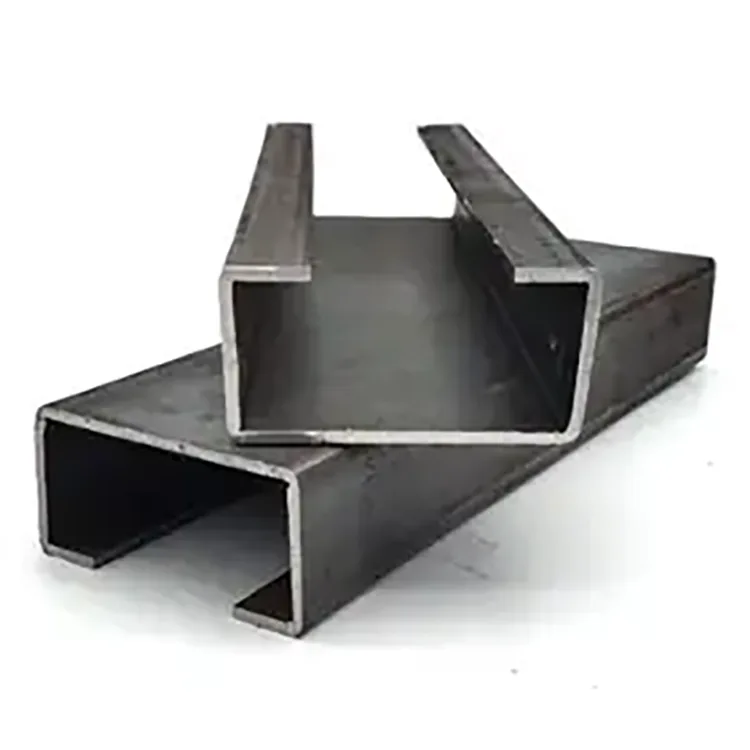

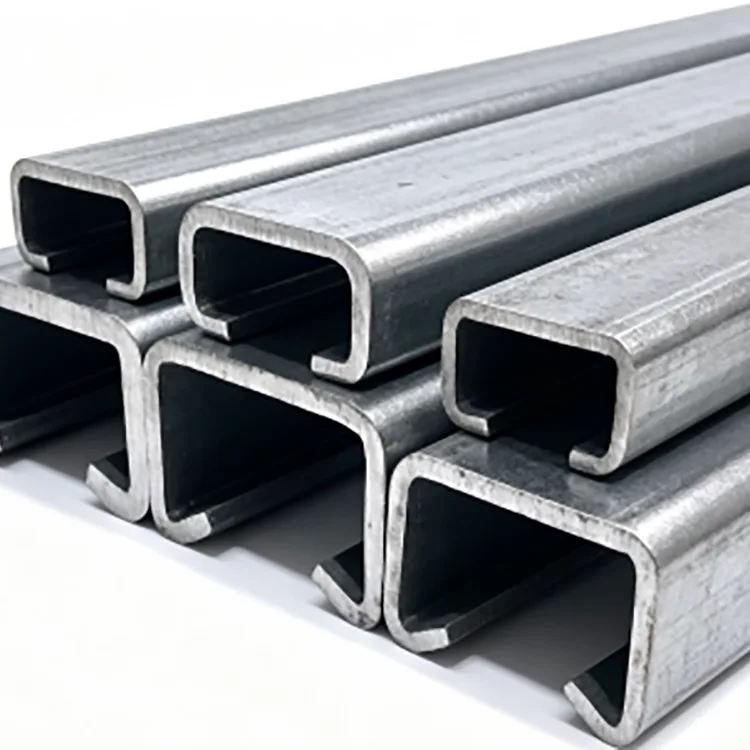

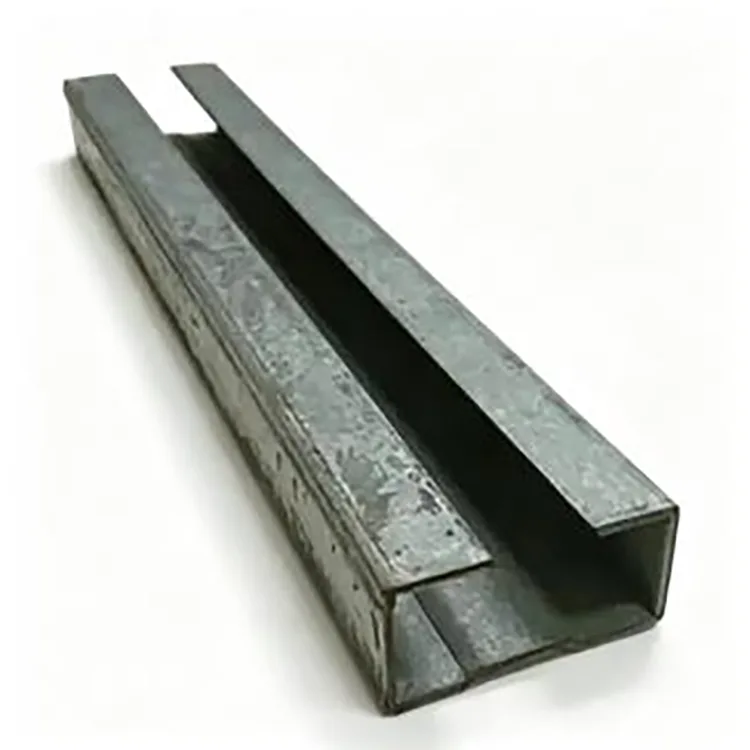

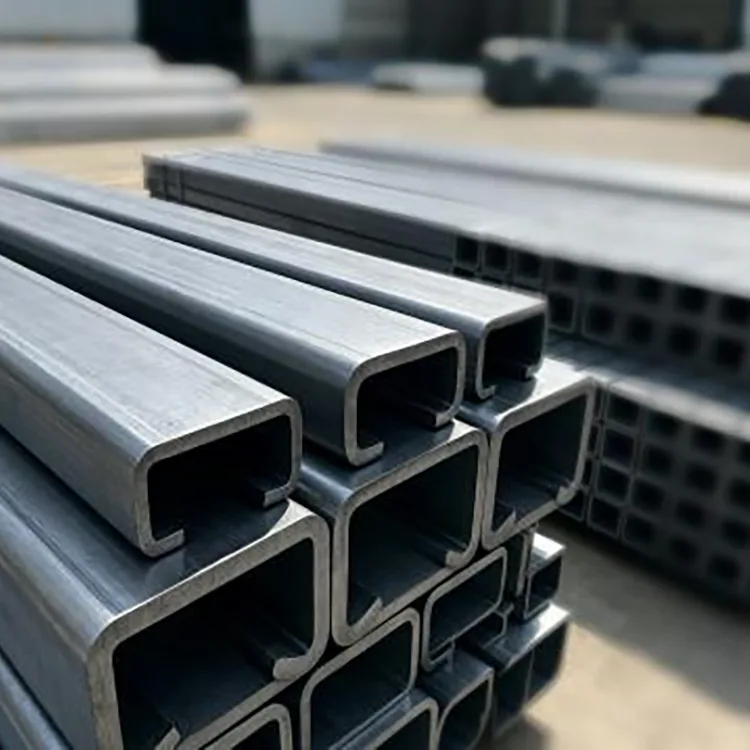

L'acciaio con sezione a C formato a freddo è progettato per strutture in acciaio in cui un elevato rapporto resistenza/peso, dimensioni costanti e un'installazione rapida sono più importanti rispetto all'utilizzo di sezioni laminate a caldo pesanti.
Il profilo viene prodotto alimentando continuamente il nastro di acciaio attraverso una serie di rulli formatori. L'acciaio viene gradualmente piegato in una sezione a forma di C senza laminazione a caldo ad alta temperatura. Poiché il processo di formatura può controllare continuamente la geometria e la lunghezza della sezione, l'elemento finito è adatto per progetti che richiedono sezioni ripetute, lunghezze fisse, fori preforati e assemblaggio rapido con bulloni.
Q235B e Q355B sono disponibili in base ai requisiti strutturali. Le sezioni comuni vanno da C80 a C300, con spessori di parete da 0,8 mm a 3,0 mm.
|
Articolo |
Specifica |
|
Prodotto |
Acciaio con sezione a C formato a freddo |
|
Materiale |
Q235B, Q355B |
|
Sezione |
C80, C100, C120, C140, C160, C180, C200, C220, C250, C300 |
|
Spessore della parete |
0,8–3,0 mm |
|
Lunghezza standard |
6 metri, 9 metri, 12 metri |
|
Lunghezza personalizzata |
Disponibile taglio a lunghezza fissa |
|
Processo di produzione |
Profilatura a freddo, livellamento, punzonatura e taglio |
|
Superficie |
Acciaio nero/acciaio decapato, non rivestito |
|
Standard |
GB/T6728-2017 |
|
Elaborazione |
Punzonatura, taglio, taglio angolare, dimensioni personalizzate |
|
Applicazione |
Arcarecci, ossature di pareti, soppalchi, pareti divisorie, supporti per attrezzature e strutture leggere in acciaio |
Il processo di produzione è diverso dalla produzione di un canale laminato a caldo convenzionale.
Inizialmente un nastro d'acciaio è un materiale piatto. Passa attraverso più stazioni di formatura, dove ciascun gruppo di rulli introduce una quantità controllata di deformazione fino al raggiungimento della sezione a C finale.
Questo processo di formatura graduale consente al produttore di controllare:
Profondità della sezione
Larghezza della flangia
Geometria del labbro dove richiesto
Spessore della parete
Rettilineità generale
Posizione del foro
Lunghezza fissa
Per gli elementi costruttivi ripetuti, questa coerenza dimensionale può essere più preziosa rispetto alla semplice selezione di una sezione in acciaio più pesante.
La prestazione strutturale finale, tuttavia, dovrebbe sempre essere verificata rispetto alle dimensioni effettive della sezione, al grado del materiale, alla campata, alle condizioni di supporto, al metodo di connessione, ai carichi e al codice di progettazione applicabile.
Il nastro di acciaio Q235B o Q355B viene selezionato in base alla sezione richiesta e all'applicazione strutturale.
Il materiale in entrata viene controllato per quanto riguarda lo spessore, le condizioni della superficie e le informazioni sul materiale prima di entrare nella linea di formatura.
La bobina viene srotolata e livellata per rimuovere deformazioni indesiderate. L'alimentazione stabile della striscia è importante perché la variazione in questa fase può successivamente influenzare la rettilineità della sezione e il posizionamento del foro.
La striscia livellata passa attraverso più stazioni a rulli.
Invece di piegare il materiale nella forma finale a C in un'unica operazione, la sezione viene formata gradualmente. Ciò riduce la deformazione improvvisa e consente di controllare le dimensioni della sezione e la geometria della flangia durante tutta la produzione.

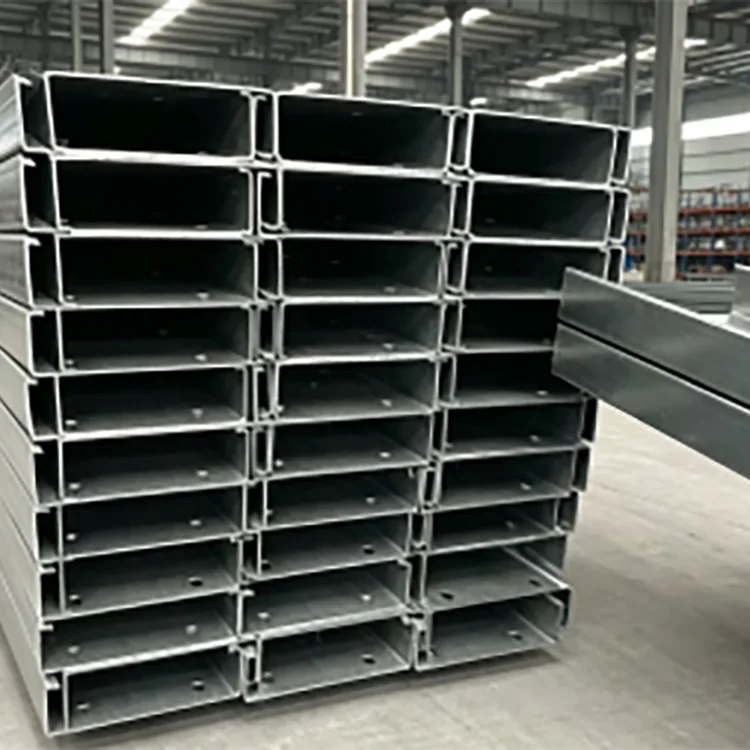

Se il progetto richiede fori per bulloni, fori di servizio o fori di montaggio ripetuti, la punzonatura può essere integrata nella linea di produzione.
La spaziatura e il posizionamento dei fori devono essere confermati dai disegni del cliente prima della produzione, in particolare quando le sezioni verranno assemblate direttamente sul posto.
Dopo la formatura e la punzonatura, la sezione viene dimensionata e controllata per verificarne la rettilineità.
Questa fase aiuta a controllare la torsione, la deviazione della flangia e la variazione dimensionale che altrimenti potrebbero rendere più difficile l'assemblaggio del telaio.
La sezione continua viene tagliata in base alla lunghezza specificata.
La fornitura standard comprende lunghezze da 6 m, 9 me 12 m, mentre il taglio a lunghezza fissa può essere organizzato all'interno della gamma personalizzata.
Le sezioni C finite vengono controllate prima del raggruppamento.
L'ispezione si concentra sulle dimensioni della sezione, sullo spessore della parete, sulla rettilineità, sulla posizione del foro ove applicabile, sulla lunghezza di taglio, sulle condizioni della superficie e sulla consistenza del lotto.
La formatura a freddo consente di modellare il nastro di acciaio in un'efficiente sezione aperta. Quando la progettazione strutturale consente un elemento a parete sottile, ciò può ridurre la quantità di acciaio richiesta rispetto ad una sezione convenzionale più pesante.
Il risparmio di peso effettivo dovrebbe essere calcolato in base alla sezione a C selezionata, allo spessore della parete, alla campata, al carico e ai requisiti di progettazione anziché assumere una percentuale fissa per ogni progetto.
La formatura a rulli continua fornisce dimensioni di sezione ripetibili su lunghi cicli di produzione.
Per i progetti che utilizzano centinaia o migliaia di arcarecci o elementi di telaio ripetuti, dimensioni coerenti possono semplificare la fabbricazione e ridurre la necessità di correzione del sito.
È possibile fornire lunghezze pretagliate e fori pretranciati per il montaggio imbullonato.
Ciò è particolarmente utile per le strutture leggere in acciaio in cui la sequenza di installazione dipende dalla posizione precisa dei fori e dalla lunghezza ripetibile degli elementi.
Le sezioni da C80 a C300 coprono una gamma di requisiti strutturali e di intelaiatura leggeri.
È inoltre possibile selezionare lo spessore della parete tra 0,8 e 3,0 mm in base alla capacità della sezione richiesta e alle condizioni di progettazione.
La superficie dell'acciaio non rivestito può essere preparata per la verniciatura, il rivestimento a polvere, la zincatura o altri processi specifici di protezione dalla corrosione.
La scelta di una sezione a C dovrebbe iniziare con i requisiti strutturali piuttosto che semplicemente selezionando il profilo più grande disponibile.
|
Intervallo di sezione |
Uso tipico |
Considerazione principale |
|
C80-C100 |
Inquadrature leggere, partizioni, supporti per interni |
Adatto per carichi relativamente leggeri e campate più brevi |
|
C120-C160 |
Arcarecci, intelaiature murali, supporti per attrezzature |
Gamma comune per costruzioni leggere in acciaio |
|
C180-C220 |
Arcarecci più pesanti, elementi secondari del mezzanino, strutture industriali |
Richiede la verifica del carico e della portata |
|
C250-C300 |
Applicazioni di intelaiatura strutturale e supporto più pesanti |
È necessario verificare la capacità della sezione, l'instabilità locale e la progettazione della connessione |
La scelta effettiva dovrebbe essere confermata attraverso il calcolo strutturale. Per le sezioni a parete sottile, l'instabilità locale, l'instabilità distorsione, il vincolo laterale e i dettagli della connessione possono influenzare la capacità utilizzabile.
|
Materiale |
Selezione tipica |
Considerazione |
|
Q235B |
Strutture per interni, arcarecci, pareti divisorie, supporti per attrezzature, strutture leggere |
Adatto laddove i requisiti di resistenza di progetto rientrano nelle capacità del grado |
|
Q355B |
Strutture con carico maggiore, arcarecci più pesanti, basi di attrezzature ed elementi strutturali |
Grado di resistenza più elevato laddove i calcoli strutturali richiedono una maggiore resistenza del materiale |
L'utilizzo del Q355B non significa automaticamente che una sezione più sottile possa sostituire una sezione Q235B più spessa. È necessario verificare la resistenza, la stabilità, l'instabilità, le connessioni e la funzionalità del progetto completo della sezione.
L'acciaio standard con sezione a C formato a freddo viene fornito senza rivestimento protettivo in zinco.
Ciò lo rende economico per:
Laboratori interni asciutti
Magazzini chiusi
Soppalchi interni
Partizioni interne
Telai per apparecchiature
Strutture interne temporanee
Progetti che ricevono la propria vernice o rivestimento protettivo
Non deve essere selezionato come acciaio nero non trattato per un'esposizione prolungata a pioggia, condensa, nebbia salina costiera, condizioni sepolte o sostanze chimiche corrosive.

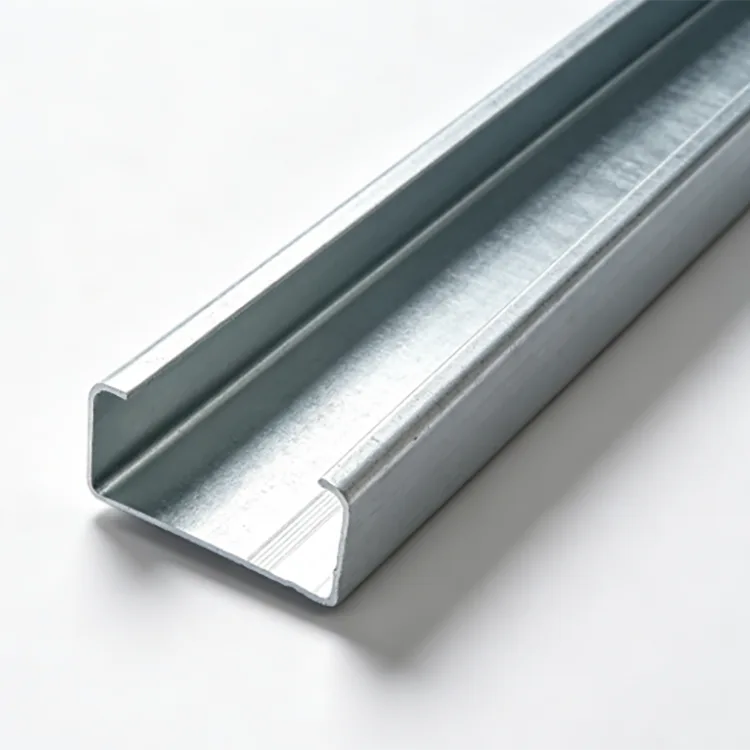

Per applicazioni esterne o umide, è necessario prendere in considerazione le sezioni a C zincate o un altro sistema di protezione dalla corrosione specificato.
Le sezioni a C possono essere utilizzate come elementi secondari del tetto e delle pareti negli edifici leggeri in acciaio. Le dimensioni e lo spessore della sezione devono essere selezionati in base alla campata, al carico, alla spaziatura, alle condizioni del vento e al progetto della connessione.
Il peso proprio relativamente basso delle sezioni formate a freddo può essere utile per i sistemi di soppalchi e piattaforme interni in cui l'edificio esistente presenta limitazioni sul carico proprio aggiuntivo.
Le sezioni a C sono adatte per l'intelaiatura di pareti interne, sistemi di supporto del soffitto, strutture divisorie e altre applicazioni di intelaiatura leggera.
Le sezioni possono essere fabbricate in supporti per apparecchiature, telai di supporto per cavi e tubi, strutture di macchine e staffe industriali.
Le sezioni a C possono essere utilizzate per scaffalature, postazioni di lavoro, piattaforme leggere e altre strutture industriali quando la sezione selezionata è stata verificata per i carichi richiesti.
Progetti diversi spesso richiedono schemi di fori e lunghezze degli elementi diversi. Invece di tagliare ogni sezione sul posto, la linea di produzione può preparare gli elementi secondo i disegni di fabbricazione approvati.
Le opzioni disponibili includono:
Dimensioni della sezione personalizzata
Spessore della parete personalizzato
Lunghezze fisse 3–12 m
Fori preforati
Schemi dei fori secondo i disegni
Produzione su misura
Taglio d'angolo
Lavorazione finale speciale
Disposizioni per il trattamento superficiale
Per la produzione personalizzata, gli acquirenti devono fornire il disegno della sezione, la qualità del materiale, lo spessore della parete, la lunghezza, il diametro e la spaziatura del foro, la quantità e il trattamento superficiale richiesto.
Per le sezioni formate a freddo, la geometria della sezione finale è strettamente correlata alle condizioni del nastro di acciaio in entrata e alla stabilità del processo di profilatura.
I controlli di qualità coprono quindi l'intero percorso produttivo.
Ispezione del materiale: le informazioni sui materiali Q235B o Q355B e le condizioni della striscia in entrata vengono controllate prima della produzione.
Ispezione dello spessore: lo spessore effettivo della striscia viene monitorato per garantire che la sezione finita soddisfi i requisiti di spessore della parete specificati.
Ispezione della sezione: la profondità della sezione, le dimensioni della flangia e altre dimensioni critiche vengono controllate dopo la formatura.
Ispezione della rettilineità: gli elementi finiti vengono controllati per verificarne la flessione, la torsione e la deformazione.
Ispezione dei fori: per i prodotti preforati, il diametro, la spaziatura e la posizione dei fori vengono controllati rispetto al disegno di produzione.
Controllo della lunghezza: le lunghezze tagliate vengono controllate prima del raggruppamento.
Coerenza del lotto: i campioni provenienti da diverse fasi di produzione vengono confrontati per identificare la deriva dimensionale durante lunghi cicli di produzione.
Questo approccio è particolarmente importante per ordini di grandi dimensioni perché una piccola deviazione dimensionale ripetuta su centinaia di elementi può creare notevoli problemi di installazione in cantiere.
Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. fornisce prodotti in acciaio attraverso una piattaforma di vendita internazionale supportata da Tianjin Gefu Steel.
Situata nella zona industriale di Daqiuzhuang, a Tianjin, l'azienda lavora con risorse di produzione e lavorazione dell'acciaio che coprono tubi di acciaio, sezioni cave, profili di acciaio, prodotti zincati e sistemi di montaggio fotovoltaici.
Per gli appalti di ingegneria, il lato dell’offerta può supportare:
Ordini di acciaio all'ingrosso
Produzione a lunghezza fissa
Sezioni C preforate
Dimensioni personalizzate
Requisiti OEM/ODM
Ispezione di terze parti in base ai requisiti del progetto
Spedizione in container
Il MOQ standard è un container da 20 piedi, circa 20-25 tonnellate. Il tempo di consegna standard è generalmente di 15-25 giorni a seconda delle specifiche, della quantità, dell'elaborazione e dei requisiti di personalizzazione.
Per un preventivo, le informazioni più utili sono le dimensioni della sezione a C, lo spessore della parete, la qualità del materiale, la lunghezza, lo schema dei fori, la quantità, il trattamento superficiale, la destinazione e lo standard applicabile.
Sì, le sezioni a C formate a freddo sono ampiamente utilizzate come elementi strutturali e secondari dell'intelaiatura. Tuttavia, la resistenza non può essere giudicata solo dal processo di formatura. È necessario considerare le dimensioni della sezione, lo spessore della parete, il tipo di acciaio, la campata, il carico, il controvento, il metodo di connessione e il comportamento all'instabilità.
Può essere significativamente più leggero quando una sezione a C a pareti sottili progettata in modo efficiente può soddisfare la capacità strutturale richiesta. La differenza di peso effettiva dipende dalle sezioni selezionate e dalla progettazione tecnica.
Le sezioni a pareti sottili richiedono una progettazione e un contenimento adeguati. L'instabilità locale, la distorsione, la stabilità laterale e i dettagli della connessione dovrebbero essere controllati piuttosto che dare per scontato che una sezione più sottile funzionerà come un canale pesante laminato a caldo.
SÌ. È possibile organizzare la perforazione automatica per fori di bulloni ripetuti o altre aperture. Il diametro del foro, la spaziatura, la distanza dal bordo e il modello devono essere confermati dal disegno di fabbricazione prima della produzione.
L'acciaio nero non trattato non è raccomandato per l'esposizione all'aperto a lungo termine. Pioggia, condensa, nebbia salina e altra umidità possono accelerare la corrosione. Le sezioni a C zincate o verniciate sono più appropriate laddove è richiesta protezione dalla corrosione.
In un ambiente interno asciutto e ben ventilato, potrebbe non essere sempre necessaria un'ulteriore protezione dalla corrosione. Se sono presenti umidità, condensa, vapori chimici o altre condizioni corrosive, è necessario prendere in considerazione un rivestimento protettivo adeguato.
Q355B ha un limite di snervamento specificato più elevato rispetto a Q235B e può essere selezionato quando il progetto strutturale richiede una maggiore resistenza del materiale. Ciò non significa automaticamente che ogni sezione del Q355B possa essere più sottile; la progettazione strutturale completa deve ancora essere verificata.
Le lunghezze comuni sono 6 m, 9 me 12 m. È possibile organizzare anche il taglio a lunghezza fissa in base alle esigenze del progetto.
SÌ. Le dimensioni personalizzate delle sezioni, gli spessori delle pareti, le lunghezze, i modelli di fori e altri requisiti di lavorazione possono essere discussi in base ai disegni e alla fattibilità della produzione.
Fornire le dimensioni della sezione a C, lo spessore della parete, la qualità del materiale, la lunghezza richiesta, la quantità, lo schema dei fori se applicabile, il trattamento superficiale e i requisiti di consegna. Per i prodotti non standard si consiglia un disegno in sezione.
