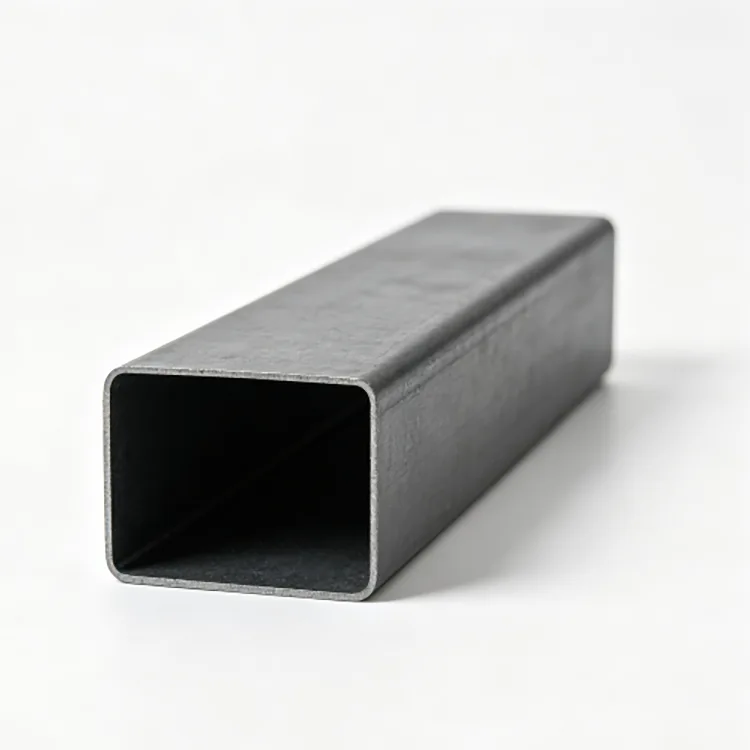

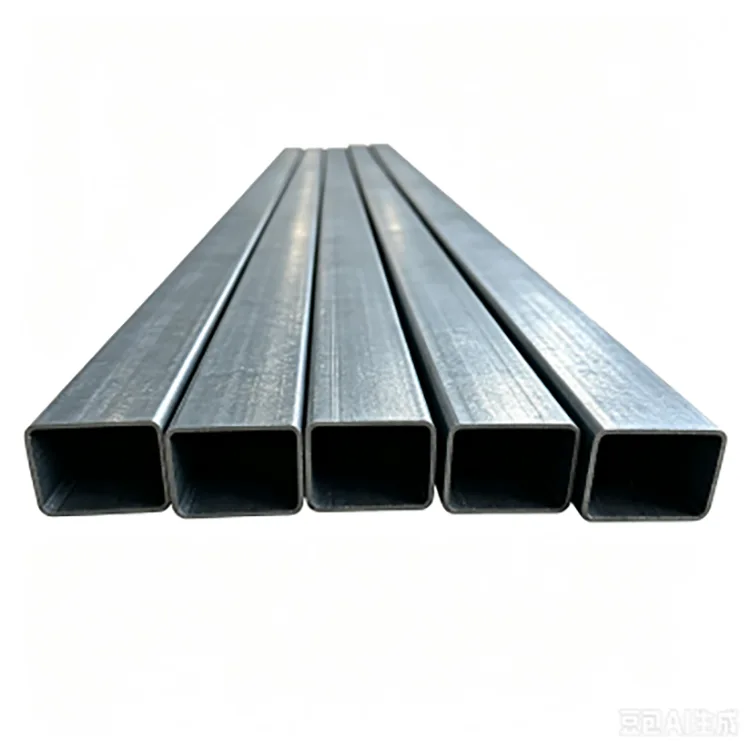

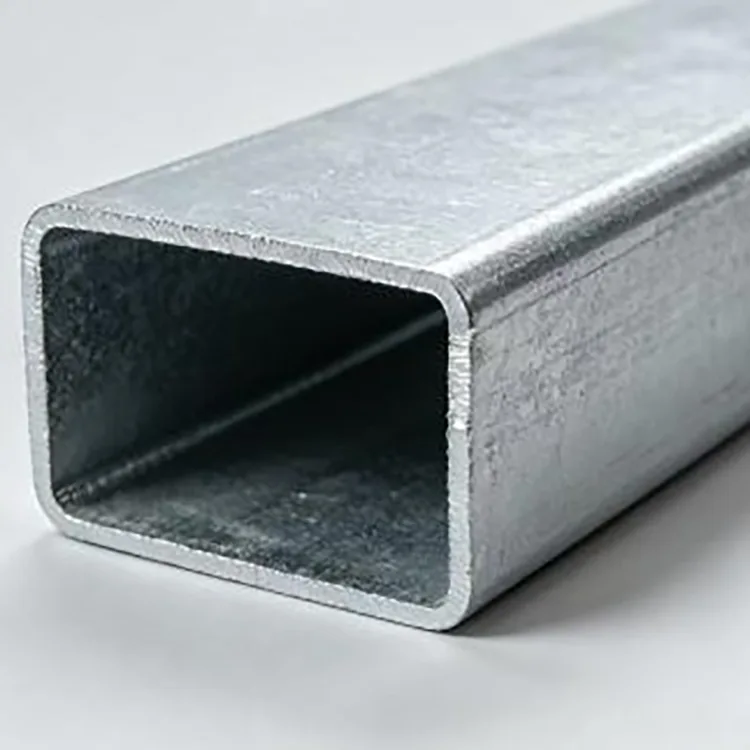

Tubo rettangolare in acciaio zincato a caldo

Il tubo rettangolare in acciaio zincato a caldo è una sezione cava rettangolare saldata prodotta in Q235B, Q355B o altri gradi di acciaio al carbonio specificati. Il nastro di acciaio viene formato a freddo in un profilo rettangolare, saldato ad alta frequenza, dimensionato e tagliato prima che il tubo finito venga sottoposto alla preparazione superficiale e alla zincatura a caldo.

La sezione rettangolare è utile quando il carico o lo spazio di installazione è più direzionale di quanto consentito da un tubo quadrato. Fornisce una superficie più ampia per staffe, pannelli e connessioni mantenendo la sezione relativamente efficiente in termini di peso. Per le strutture esterne, il rivestimento di zinco fornisce una protezione aggiuntiva contro l'umidità e la corrosione atmosferica, rendendo il tubo adatto per applicazioni in cui l'acciaio nero non rivestito richiederebbe un trattamento superficiale regolare.

Il tubo può essere fornito di lunghezza standard o lavorato secondo i disegni di progetto, compresi taglio, punzonatura, piegatura, scanalatura, foratura, chiusura delle estremità e smussatura.

Specifiche tecniche

Perché utilizzare una sezione rettangolare?

La differenza principale tra le sezioni cave rettangolari e quadrate non è semplicemente estetica. Il rapporto larghezza-altezza modifica il modo in cui la sezione si inserisce in una struttura e l'efficienza con cui utilizza lo spazio disponibile.

Un tubo rettangolare viene spesso selezionato per elementi orizzontali, telai e supporti in cui una direzione necessita di una profondità di sezione maggiore rispetto all'altra. Fornisce inoltre una superficie di montaggio più ampia per componenti di facciate continue, pannelli, staffe e parti meccaniche.

Ad esempio, una sezione di 100×60 mm offre al costruttore una diversa combinazione di rigidità, spazio di installazione e utilizzo del materiale rispetto a un tubo quadrato di 100×100 mm. La scelta corretta dovrebbe quindi basarsi sulla campata, sul carico, sul metodo di connessione e sullo spazio di installazione disponibile piuttosto che sul solo nome della sezione.

Zincatura a caldo: cosa cambia

Il tubo d'acciaio viene prima formato e saldato, quindi preparato per la zincatura. I contaminanti superficiali e gli ossidi vengono rimossi attraverso sgrassaggio, decapaggio e attivazione in modo che lo zinco fuso possa reagire correttamente con la superficie dell'acciaio.

Il tubo preparato viene immerso in zinco fuso a circa 450°C. Dopo il ritiro si procede al raffreddamento e alla rifinitura per ottenere un rivestimento protettivo continuo.

Questa sequenza è importante per i profili strutturali perché la sezione rettangolare finita, compresi gli angoli e le superfici esposte, riceve il trattamento anticorrosione dopo la formatura. Per l’approvvigionamento di progetti, gli acquirenti dovrebbero confermare le specifiche di rivestimento di zinco richieste anziché semplicemente chiedere se un tubo è “zincato”.

Scelta del rivestimento in zinco

Il rivestimento di zinco appropriato dipende da dove verrà installato il tubo rettangolare.

Queste cifre rappresentano opzioni di rivestimento piuttosto che una garanzia universale di durata utile. Per gli ambienti costieri, chimici o costantemente umidi, il progetto dovrebbe anche considerare ulteriori sistemi di rivestimento, drenaggio, protezione dei bordi e dettagli di connessione.

Q235B o Q355B?

Q235B è adatto per molti telai convenzionali, supporti, recinzioni, strutture di macchinari e strutture in acciaio in generale dove il calcolo strutturale non richiede un grado di resistenza più elevato.

Q355B è più appropriato quando il progetto prevede carichi più elevati, campate più lunghe, requisiti di vento o neve più forti o quando è importante ridurre il peso della sezione. Il grado finale dovrebbe essere selezionato in base al calcolo ingegneristico piuttosto che semplicemente scegliendo il materiale più resistente per ogni applicazione.

Per gli ordini di esportazione, il tipo di acciaio richiesto, lo standard applicabile, le proprietà meccaniche e i documenti di ispezione devono essere confermati prima della produzione.

Spessore della parete e dimensione della sezione

Lo spessore della parete ha un effetto diretto sul peso della sezione, sulla rigidità, sulla resistenza della connessione e sulle prestazioni di fabbricazione.

I telai per carichi leggeri e le strutture di recinzione possono utilizzare sezioni con pareti più sottili, mentre i telai portanti, le basi delle apparecchiature e le strutture esterne più grandi normalmente richiedono pareti più spesse.

La gamma 20×40–200×400 mm copre telai relativamente compatti attraverso elementi strutturali più grandi. Per un preventivo, gli acquirenti devono fornire le dimensioni esterne richieste, lo spessore della parete, la lunghezza, il tipo di acciaio, i requisiti di rivestimento di zinco e la quantità. Se il tubo verrà utilizzato come elemento strutturale, anche le condizioni di luce, carico e connessione sono utili per la selezione del materiale.

Processo di produzione

La produzione inizia con bobine di acciaio di cui viene controllata qualità, spessore e condizioni superficiali. La striscia viene quindi livellata e progressivamente sagomata a freddo nel profilo rettangolare richiesto.

La saldatura ad alta frequenza unisce il nastro formato, seguita da dimensionamento e raddrizzatura per il controllo della sezione finita. Il taglio a lunghezza fissa, la punzonatura o altre prelavorazioni possono essere completati in base all'ordine prima della zincatura.

I tubi preparati vengono poi sottoposti a trattamenti di sgrassaggio, decapaggio e fondente. Viene eseguita la zincatura a caldo a circa 450°C, seguita dal raffreddamento, dalla zincatura superficiale e dal controllo finale dimensionale e di rivestimento.

Il completamento delle principali operazioni di formatura e punzonatura prima della zincatura aiuta inoltre a evitare inutili danni al rivestimento di zinco finito durante la fabbricazione.

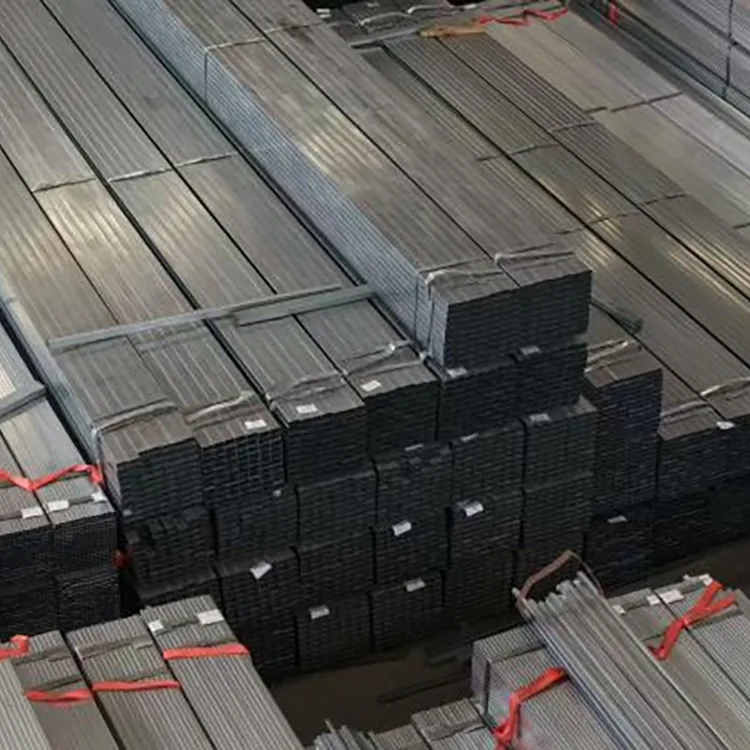

Controllo qualità prima della spedizione

Per gli ordini all'ingrosso, la qualità non è determinata solo dall'aspetto. Vengono innanzitutto controllati il ​​tipo e lo spessore dell'acciaio in entrata, seguiti dall'ispezione dimensionale durante la formatura e dall'ispezione del tubo finito.

I punti di controllo chiave includono dimensioni rettangolari, spessore della parete, rettilineità, condizioni di saldatura, lunghezza di taglio, qualità della superficie e rivestimento di zinco. Il peso o lo spessore del rivestimento possono essere controllati rispetto alle specifiche di progetto concordate.

Per i progetti di esportazione, è possibile preparare in base all'ordine certificati dei materiali, registri di ispezione, liste di imballaggio e altri documenti richiesti. È inoltre possibile organizzare un'ispezione di terze parti quando richiesto dall'acquirente o dal progetto.

Dove viene utilizzato

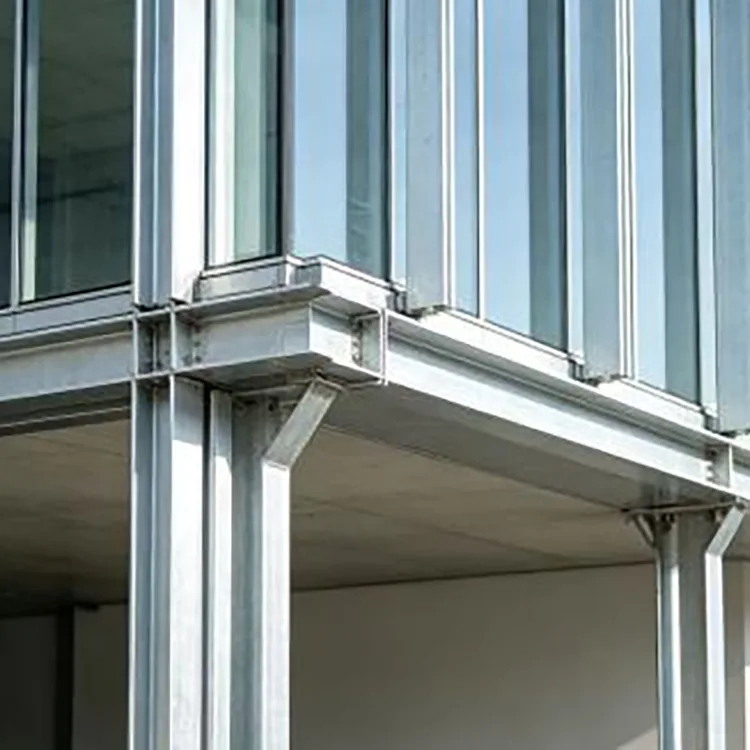

Facciate continue e strutture edili

La faccia rettangolare è conveniente per telai di facciate continue, supporti di facciate, partizioni ed elementi strutturali secondari dove lo spazio di connessione e la rigidità direzionale sono importanti.

Strutture Comunali ed Esterne

Guardrail, corrimano, pensiline, strutture paesaggistiche, strutture pubblicitarie e altre strutture in acciaio esposte beneficiano dell'ulteriore protezione dalla corrosione della zincatura a caldo.

Progetti fotovoltaici

I tubi rettangolari possono essere utilizzati per elementi di supporto fotovoltaici selezionati, telai di apparecchiature e strutture ausiliarie. Per progetti costieri o con elevata umidità, è necessario considerare una specifica di zinco più elevata in base all'ambiente di corrosione.

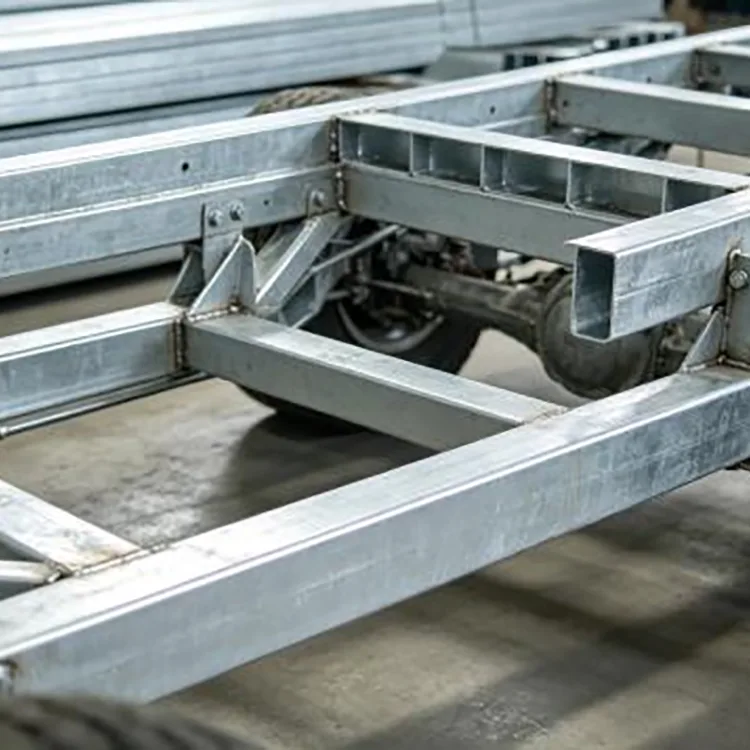

Telai di macchinari e attrezzature

Le facce piatte della sezione rettangolare semplificano l'installazione delle staffe e il montaggio delle apparecchiature. Gli usi tipici includono basi di macchine, telai di trasportatori, supporti di automazione e piattaforme di apparecchiature.

Magazzini e strutture industriali

Il tubo può essere utilizzato per componenti di scaffalature, telai di supporto, strutture di magazzini ed elementi ausiliari dove sono richieste coerenza dimensionale e resistenza alla corrosione.

Serre, Strutture Temporanee e Capriate

La sua combinazione di geometria rettangolare, peso moderato e lavorazione disponibile lo rende adatto per telai di serre, strutture sceniche, telai temporanei e altri assemblaggi prefabbricati.

Elaborazione prima della consegna

Per progetti con dimensioni di installazione ripetute, la pre-elaborazione può ridurre il lavoro di taglio e perforazione in cantiere.

I servizi comuni includono taglio a lunghezza fissa, punzonatura, stozzatura, foratura, piegatura, smussatura e chiusura delle estremità. L'elaborazione può essere basata su un disegno, un file DXF/CAD o una pianificazione delle dimensioni.

Quando vengono praticati fori o tagli dopo la zincatura, l'area esposta dell'acciaio deve ricevere un'adeguata protezione di riparazione ricca di zinco. Per questo motivo, è generalmente preferibile completare la punzonatura e il taglio pianificati prima della fase di zincatura a caldo ogni volta che il progetto di produzione lo consente.

Tubo rettangolare zincato a caldo vs tubo rettangolare nero

La scelta dipende principalmente dall'ambiente di installazione e dalle esigenze di manutenzione.

Il tubo rettangolare nero ha un costo del materiale iniziale inferiore e può funzionare bene per strutture interne asciutte dove la superficie riceverà un rivestimento adeguato o la corrosione non è un grosso problema.

Il tubo rettangolare zincato a caldo è dotato di un rivestimento di zinco che fornisce sia una barriera fisica che una protezione sacrificale dalla corrosione. È quindi più adatto per applicazioni esterne e umide dove ripetute verniciature o trattamenti antiruggine aumenterebbero il lavoro di manutenzione.

Per progetti outdoor a lungo termine, confrontare solo il prezzo di acquisto può essere fuorviante. Le specifiche del rivestimento, l'esposizione prevista, i requisiti di fabbricazione e il piano di manutenzione dovrebbero essere tutti inclusi nel confronto dei costi.

Applicazioni di progetto

Struttura dei trasporti comunali

Un progetto stradale e di traffico municipale ha utilizzato il tubo rettangolare zincato a caldo Q235B da 100×60×4 mm per i telai di supporto, comprese le pensiline stradali e le strutture dei guardrail. La combinazione di rigidità a sezione rettangolare e protezione zincata è stata scelta per l'esposizione esterna a pioggia, vento e polvere.

Magazzino e impianto industriale

Un progetto di magazzino logistico ha utilizzato un tubo rettangolare zincato a caldo da 40×80×2,0 mm per applicazioni su rack e telai per apparecchiature. Le dimensioni costanti della sezione hanno aiutato il montaggio, mentre la superficie zincata era adatta alle condizioni umide associate all'uso di magazzino e industriale.

Lista di controllo per gli appalti

Prima di effettuare un ordine all'ingrosso, conferma questi punti:

Domande frequenti

Qual è la differenza tra tubo rettangolare e quadrato in acciaio zincato?

Il tubo quadrato ha dimensioni laterali uguali ed è comunemente utilizzato per colonne, telai e elementi che richiedono una geometria più equilibrata. Il tubo rettangolare ha lunghezze laterali diverse ed è spesso più conveniente per elementi orizzontali, telai di facciate continue, strutture di apparecchiature e applicazioni in cui è utile la rigidità direzionale o una superficie di montaggio più ampia.

Il tubo rettangolare può essere fornito in dimensioni non standard?

SÌ. Le dimensioni delle sezioni non standard, le lunghezze fisse e i requisiti di lavorazione possono essere discussi in base al disegno del progetto e alla fattibilità della produzione.

Potete tagliare e forare il tubo prima della spedizione?

SÌ. È possibile organizzare taglio, punzonatura, scanalatura, foratura, piegatura, chiusura delle estremità e smussatura. Per i prodotti zincati, la lavorazione pianificata viene normalmente completata prima della zincatura a caldo, ove possibile.

Per ogni progetto outdoor è necessario uno strato di zinco di 200–275 g/m²?

No. La normale esposizione esterna interna non richiede automaticamente il livello di zinco più alto. Il rivestimento deve essere selezionato in base all'umidità, alla nebbia salina, all'esposizione chimica, alla frequenza di bagnatura e al periodo di servizio previsto.

Il Q355B può sostituire direttamente il Q235B?

Non automaticamente. Sebbene il Q355B abbia una resistenza maggiore, cambiare il tipo di acciaio non significa che si possa sempre utilizzare la stessa sezione senza verificare la progettazione strutturale, le connessioni, i requisiti di saldatura e gli standard applicabili.

È possibile saldare un tubo rettangolare zincato a caldo?

Sì, ma la saldatura danneggia il rivestimento locale di zinco e produce fumi contenenti zinco. Sono necessarie una ventilazione adeguata, procedure di saldatura e riparazioni ricche di zinco post-saldatura.

Quali documenti possono essere forniti per gli ordini di esportazione?

Certificati dei materiali, registri di ispezione del prodotto, distinte di imballaggio, fatture commerciali e altri documenti di esportazione o di progetto possono essere preparati in base ai requisiti dell'ordine concordati.

Qual è il tempo di consegna normale?

Gli ordini di azioni ordinarie possono normalmente essere preparati per la spedizione in circa 3-7 giorni lavorativi. Gli ordini di produzione standard richiedono generalmente circa 10-15 giorni lavorativi, mentre gli ordini di grandi volumi o personalizzati devono essere confermati in base alle dimensioni della sezione, al rivestimento di zinco e ai requisiti di lavorazione.
