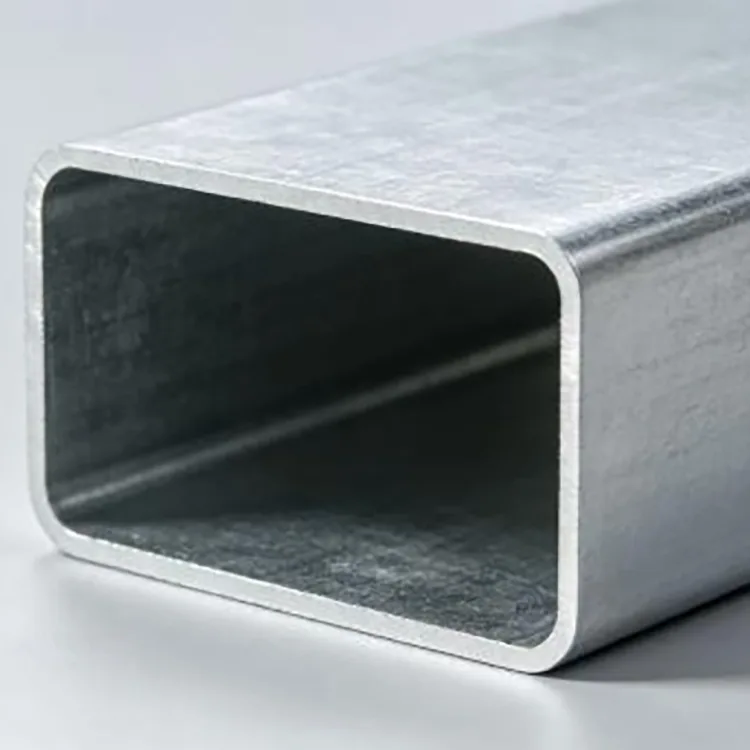

Il vantaggio principale di un tubo in acciaio rettangolare rivestito in zinco-alluminio-magnesio è il rapporto larghezza-altezza controllabile. Rispetto ad un tubo tondo, un lato può fornire una superficie di montaggio più ampia; rispetto ad un tubo quadro, la sezione può essere scelta per adattarsi meglio allo spazio di installazione disponibile e alla direzione del carico.
Per le applicazioni strutturali, il lato più lungo è comunemente disposto nella direzione in cui è richiesta una maggiore rigidità alla flessione. La dimensione effettiva della sezione e lo spessore della parete dovrebbero comunque essere confermati dal carico strutturale e dalla campata piuttosto che selezionati solo dall'aspetto.
|
Articolo |
Specifica |
|
Sezione rettangolare |
Da 30×20 a 200×100 mm |
|
Spessore della parete |
1,2–10 mm |
|
Lunghezza standard |
6 milioni |
|
Lunghezza personalizzata |
3–12 minuti |
|
Gradi comuni |
S390GD+ZM, S420GD+ZM, S550GD+ZM |
|
Superficie |
Grigio argento opaco, relativamente uniforme |
|
Elaborazione |
Taglio, foratura, smussatura, saldatura e altre lavorazioni |
Rapporti d'aspetto, spessori e lunghezze speciali possono essere prodotti in base ai disegni e ai requisiti del progetto.
Il tubo rettangolare in acciaio rivestito in zinco-alluminio-magnesio fornisce protezione dalla corrosione attraverso uno strato di lega a base di zinco contenente alluminio e magnesio. Rispetto ai normali rivestimenti di zinco, il sistema in lega può offrire un migliore comportamento alla corrosione in molti ambienti esterni.
Un'altra caratteristica pratica è il suo comportamento attorno a piccole aree danneggiate del rivestimento. I prodotti della corrosione provenienti dal rivestimento circostante possono contribuire a rallentare la corrosione dell'acciaio esposto localmente. Ciò è utile per i prodotti che richiedono taglio, perforazione o altra fabbricazione in loco, sebbene aree danneggiate più grandi e sezioni saldate possano comunque richiedere un trattamento di riparazione adeguato.
Applicazioni diverse richiedono combinazioni diverse di larghezza, altezza e spessore della parete.
Per elementi secondari, telai di attrezzature e supporti ausiliari più leggeri può essere presa in considerazione una sezione di 40×60 mm.
Una sezione da 50 × 100 mm è adatta per molte applicazioni standard di supporto e intelaiatura in cui è preferibile una sezione rettangolare relativamente alta.
Sezioni più grandi come 60 × 120 mm o 80 × 120 mm possono essere prese in considerazione per travi più pesanti, telai di attrezzature più grandi e altre applicazioni che richiedono una maggiore rigidità della sezione.
Per carichi più pesanti o campate più lunghe, possono essere specificate sezioni di 80 × 160 mm e superiori, ma la dimensione finale deve essere verificata mediante calcolo strutturale.
Lo spessore della parete deve essere selezionato allo stesso modo. Il materiale a parete sottile può essere sufficiente per strutture leggere e di breve durata, mentre sezioni da 1,8–2,0 mm e più spesse sono più comunemente considerate per lavori strutturali esterni generali. Carichi pesanti, campate lunghe e condizioni di vento forte possono richiedere materiale di 2,5–3,0 mm o più spesso.
Utilizzato per telai di supporto fotovoltaici su tetto, elementi ausiliari solari e altre strutture fotovoltaiche esterne in cui una sezione rettangolare si adatta al layout di installazione.
Le facce piane del tubo rettangolare sono adatte per collegamenti di telai, supporti di rivestimenti, carpenteria decorativa e strutture architettoniche.

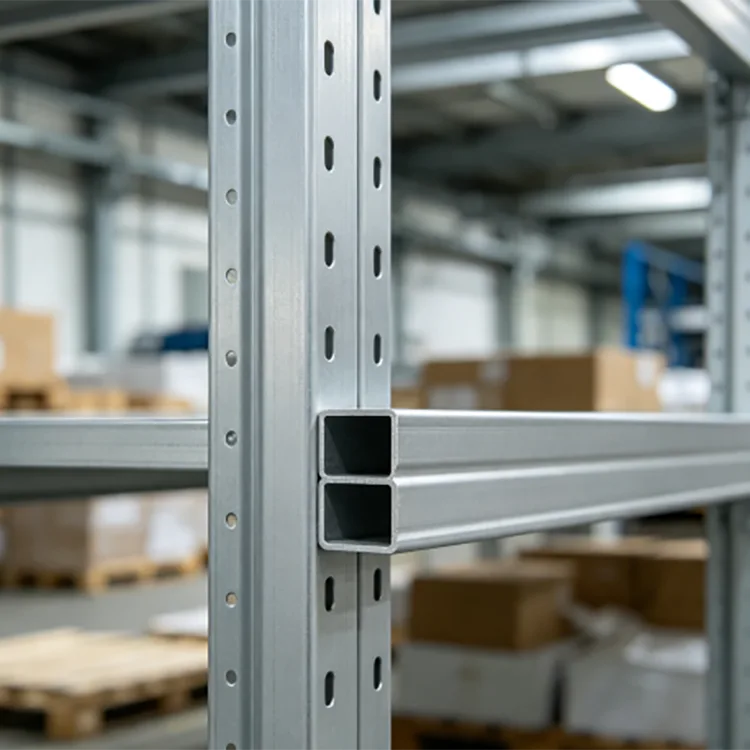

Applicabile ad apparecchiature di automazione, sistemi di magazzino, telai di linee di produzione, postazioni di lavoro e strutture di supporto dei macchinari.

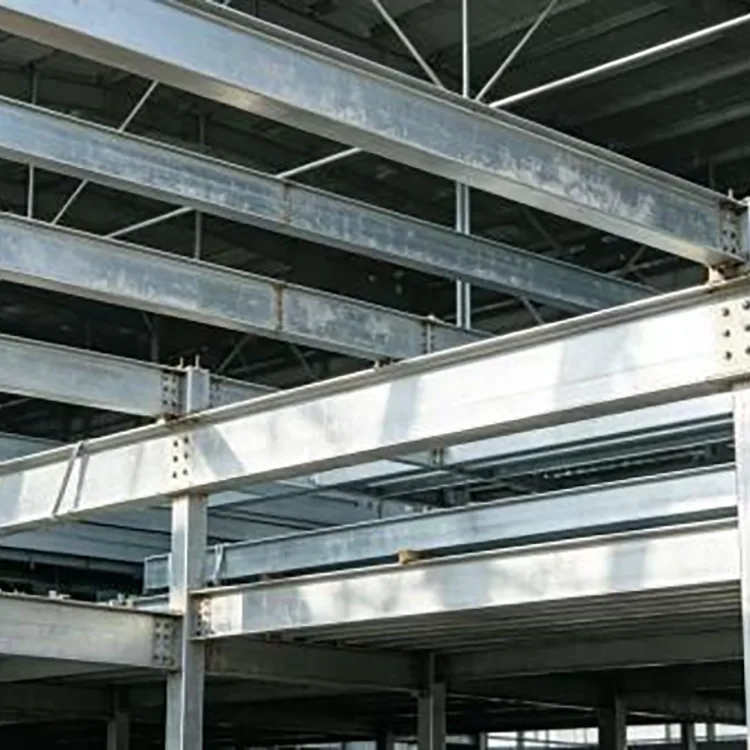

Utilizzato per telai di guardrail, supporti di passerelle, strutture di illuminazione, componenti ausiliari di ponti e altre strutture in acciaio fabbricate per esterni.
Adatto per elementi secondari in acciaio, telai di serre, ripari per attrezzature, strutture agricole e telai protettivi.

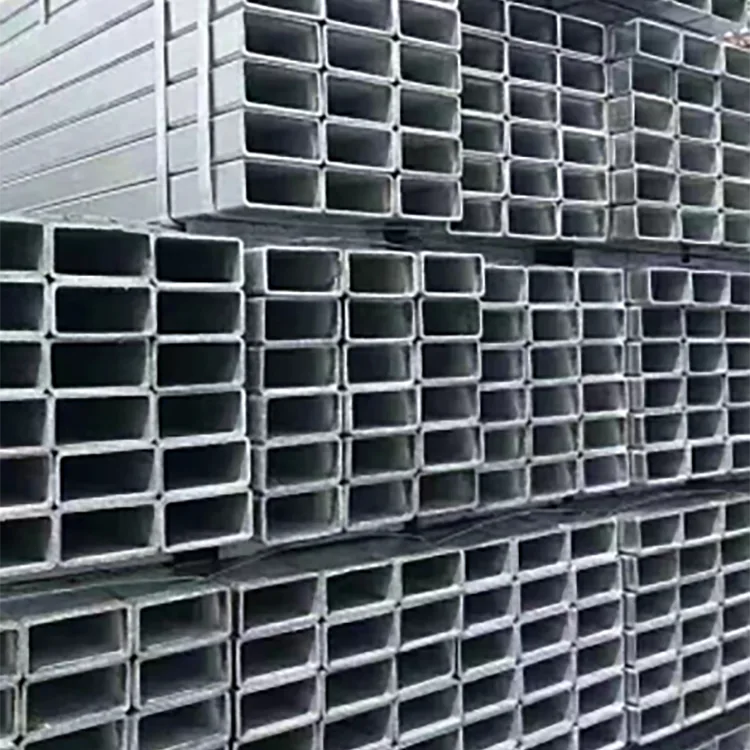

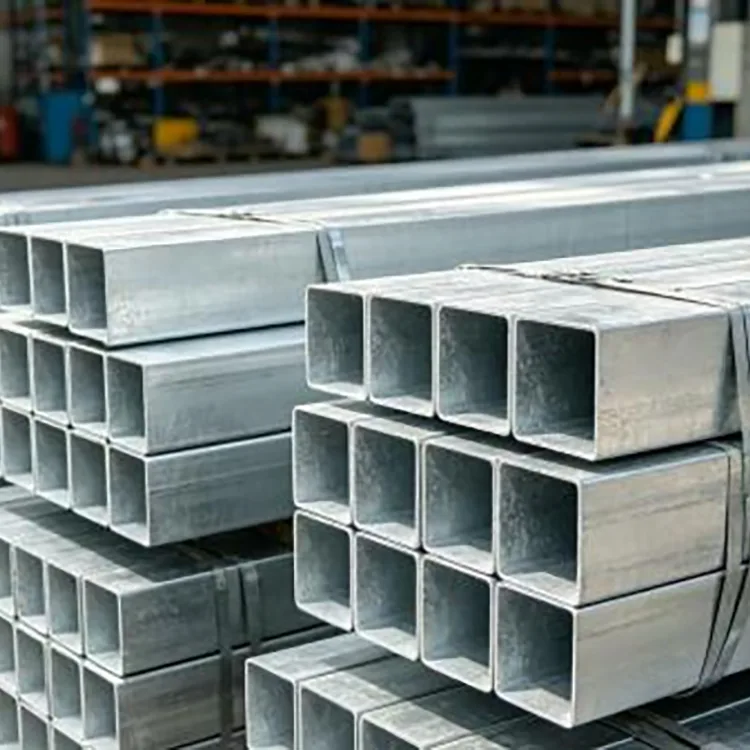

La superficie standard è generalmente grigio-argento opaca con un aspetto relativamente uniforme. Il tubo può essere fornito per assemblaggio diretto oppure lavorato prima della spedizione.
La fabbricazione disponibile comprende taglio a lunghezza fissa, foratura, preparazione delle estremità, smussatura e altre lavorazioni meccaniche. È anche possibile la saldatura, ma il rivestimento nell'area riscaldata ne risentirà e dovrà essere trattato secondo i requisiti di protezione dalla corrosione del progetto.
Per progetti di grandi dimensioni, il pretaglio e la preforatura possono ridurre il lavoro in cantiere e migliorare l'efficienza dell'installazione.
Il tubo rettangolare è formato da un nastro di acciaio rivestito di Zn-Al-Mg mediante profilatura a rulli e saldatura ad alta frequenza, seguita da dimensionamento, raddrizzatura e taglio.
Il controllo della produzione si concentra sullo spessore del nastro, sulle dimensioni della sezione, sulla geometria degli angoli, sulla rettilineità, sulle condizioni della saldatura e sulla qualità del rivestimento. Per gli ordini strutturali, questi parametri vengono controllati rispetto alle specifiche del prodotto concordate prima della spedizione.
Il tubo rettangolare in acciaio rivestito in zinco-alluminio-magnesio è adatto a molti ambienti esterni e umidi, ma la selezione del rivestimento dovrebbe riflettere l'esposizione effettiva.
|
Ambiente |
Considerazione tipica |
|
Zona interna secca |
Livello di rivestimento standard per uso esterno generale |
|
Zona interna umida |
Si può prendere in considerazione una protezione dalla corrosione più elevata |
|
Zona costiera o ricca di sale |
Potrebbero essere necessari maggiori requisiti di rivestimento o protezione aggiuntiva |
|
Atmosfera industriale |
Valutare l'esposizione chimica e la compatibilità del rivestimento |
La durata utile non può essere assegnata solo al tipo di rivestimento. La concentrazione di sale, l'umidità, gli inquinanti, la massa del rivestimento, lo spessore della sezione, la lavorazione e la manutenzione influiscono tutti sulla durabilità effettiva.
Il controllo di qualità può includere dimensioni della sezione, spessore della parete, rettilineità, condizione degli angoli, aspetto della saldatura, spessore del rivestimento e condizione della superficie.
Per i progetti strutturali possono essere forniti certificati dei materiali e relazioni sulle proprietà meccaniche secondo le specifiche concordate. Ulteriori test di corrosione o nebbia salina possono essere organizzati quando rientrano nei requisiti di accettazione del cliente.
Per il preventivo, fornire le seguenti informazioni:
Dimensioni della sezione: ad esempio 40 × 60 mm o 50 × 100 mm
Spessore della parete: ad esempio 1,5 mm, 2,0 mm o 3,0 mm
Grado di acciaio: S390GD+ZM, S420GD+ZM o S550GD+ZM
Lunghezza: 6 m o su misura
Quantità: pezzi o peso totale
Applicazione: fotovoltaico, facciate continue, strutture per attrezzature, serre o uso strutturale
Lavorazione: taglio, foratura, preparazione alla saldatura o altri requisiti
Per progetti con campata, carico del vento o altri requisiti strutturali, i disegni o le informazioni sul carico aiutano a confermare la sezione appropriata.
Un tubo rettangolare ha dimensioni diverse in larghezza e altezza, offrendo maggiore flessibilità quando lo spazio di installazione disponibile o la direzione del carico richiedono proporzioni specifiche. Un tubo quadrato ha lati uguali e viene spesso utilizzato dove le condizioni di carico e connessione sono più simmetriche.
Il rivestimento in zinco-alluminio-magnesio fornisce protezione dalla corrosione e ha un comportamento utile in caso di danni localizzati al rivestimento. Ciò lo rende un'opzione pratica per molte strutture esterne, inclusi sistemi fotovoltaici e telai di apparecchiature.
SÌ. È possibile eseguire tagli, forature e saldature. Poiché queste operazioni influiscono localmente sul rivestimento, la protezione richiesta per le aree esposte e le saldature dovrebbe essere determinata in base all'ambiente e alle specifiche del progetto.
Dipende dal carico, dalla portata, dalle condizioni di supporto e dall'ambiente di installazione. L'intelaiatura secondaria leggera può utilizzare pareti più sottili, mentre le strutture a lunga campata, con carichi pesanti o con vento forte generalmente richiedono pareti più spesse. Il calcolo della sezione deve essere completato prima della selezione finale.
SÌ. Oltre alle dimensioni standard da 30 × 20 mm a 200 × 100 mm, è possibile discutere di rapporti speciali larghezza-altezza, spessori delle pareti e lunghezze fisse in base alla capacità di produzione e ai disegni.
Può essere utilizzato per strutture fotovoltaiche costiere, ma le specifiche del rivestimento devono essere selezionate in base all'esposizione locale al sale e alla durata di servizio richiesta. Gli ambienti marini severi possono richiedere un livello di rivestimento più elevato o un'ulteriore protezione dalla corrosione.
SÌ. Taglio, foratura, smussatura, smussatura e altre lavorazioni possono essere organizzati prima della spedizione per ridurre il lavoro di lavorazione nel sito di installazione.
