Il canale a U formato a freddo è sviluppato per progetti in cui l'acciaio del canale tradizionale è troppo pesante e costoso, mentre i tubi quadrati o rettangolari sono più costosi o meno convenienti per il fissaggio e il posizionamento. Realizzata in nastro di acciaio di qualità mediante formatura a freddo integrata a temperatura ambiente, la sezione ha una scanalatura regolare a forma di U, accesso aperto e posizionamento accurato.
Rispetto alle sezioni a C e Z, utilizzate principalmente come arcarecci per tetti e pareti, l'acciaio con canale a U è più adatto per supporti, canali di fissaggio, basi di apparecchiature, parti incassate, supporti per tubi, strutture di guida e telai di recinzione. La sua scanalatura aperta lo rende inoltre comodo per l'imbullonatura, il bloccaggio, la guida e il posizionamento durante l'installazione.
Per questo motivo è particolarmente adatto per officine interne asciutte, fabbriche chiuse e altri ambienti non corrosivi senza pioggia, nebbia salina o esposizione ad acidi e alcali, soprattutto dove è necessario controllare il costo dei materiali e l'efficienza dell'installazione.
|
Articolo |
Specifica |
|
Materiale |
Acciaio al carbonio Q235B, acciaio formato a freddo ad alta resistenza Q355B |
|
Dimensioni standard |
U80, U100, U120, U140, U160, U180, U200, U250, U300 |
|
Spessore della parete |
0,8–3,0 mm; disponibili dimensioni ultrasottili, a pareti spesse e non standard |
|
Lunghezze standard |
6 metri, 9 metri, 12 metri |
|
Lunghezza personalizzata |
Taglio a lunghezza fissa secondo disegni o esigenze di progetto |
|
Superficie |
Acciaio nero naturale, superficie piana, priva di scaglie visibili, torsioni o deformazioni |
|
Standard |
GB/T 6728-2017, Sezioni in acciaio a parete sottile formate a freddo |
|
Elaborazione personalizzata |
Preforatura, taglio angolare, taglio angolato, scanalatura e dimensioni irregolari |
La produzione inizia con l'ispezione in entrata del coil di acciaio, seguita dal livellamento e dal raddrizzamento automatici per rilasciare lo stress del materiale. La striscia passa quindi attraverso più stazioni di profilatura per creare gradualmente la sezione a forma di U, seguita da dimensionamento preciso, taglio servo CNC a lunghezza fissa e punzonatura automatica opzionale o taglio degli angoli.
I profili finiti vengono nuovamente raddrizzati prima dell'ispezione visiva e dimensionale completa, dell'impacchettamento e dello stoccaggio.
Ispezione di coil di acciaio → livellamento e raddrizzatura → profilatura progressiva a freddo → dimensionamento della sezione a U → taglio a lunghezza fissa CNC → punzonatura/taglio degli angoli → raddrizzatura secondaria → ispezione dimensionale e visiva → raggruppamento e stoccaggio
A differenza dei profilati laminati a caldo, questo processo non utilizza una fase di laminazione ad alta temperatura. Consente di controllare le dimensioni del profilo, la rettilineità, la posizione dei fori e la geometria dei bordi durante la formatura continua, il che è utile per progetti che richiedono un assemblaggio accurato.
La formatura a freddo aumenta la resistenza dell'acciaio attraverso l'incrudimento, consentendo di utilizzare una sezione a parete più sottile invece di un canale tradizionale più pesante in applicazioni adatte. Il risultato è un minor consumo di acciaio e costi ridotti di trasporto, sollevamento e installazione.
Nelle tipiche applicazioni con supporto leggero e medio, il design formato a freddo può essere più leggero di oltre il 30% rispetto al tradizionale acciaio per canali, contribuendo a ridurre i costi di materiale, trasporto e manodopera.
La sezione aperta a forma di U è uno dei suoi principali vantaggi pratici. Fornisce una superficie comoda per il fissaggio di scanalature, la guida, la limitazione, il posizionamento delle apparecchiature, il bloccaggio dei tubi e la costruzione integrata.
Questo è anche il punto in cui la sezione differisce dall'acciaio C e Z. Le sezioni a C e Z sono comunemente selezionate per gli arcarecci, mentre l'acciaio con canale a U è più spesso utilizzato laddove il profilo stesso deve funzionare come supporto, base, guida o canale di fissaggio.
I profili vengono formati su una linea automatica di profilatura e passano attraverso processi di dimensionamento e raddrizzatura. Ciò aiuta a mantenere dimensioni della sezione coerenti, bordi dritti e torsioni controllate.
Per i progetti che utilizzano fori preforati o elementi a lunghezza fissa, l'obiettivo è fornire componenti che possano essere assemblati direttamente anziché tagliati o corretti ripetutamente sul posto.
La superficie in acciaio nero naturale non presenta un rivestimento zincato che debba essere considerato durante il taglio o la saldatura. Il materiale può essere tagliato, forato, saldato o piegato a seconda delle esigenze di fabbricazione.

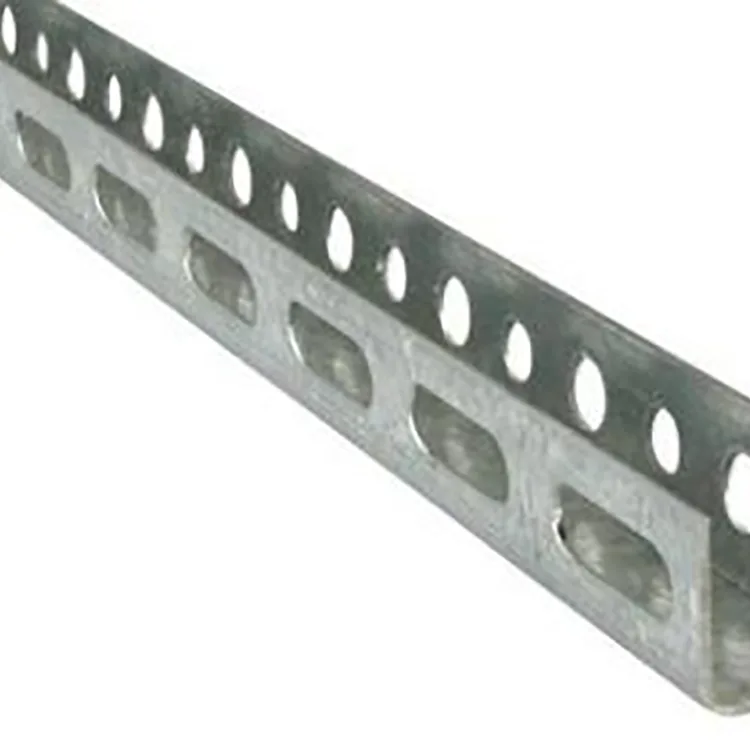

Prima della spedizione è anche possibile produrre fori preforati, fessure, tagli angolari e sezioni a lunghezza fissa, riducendo la quantità di lavorazioni in cantiere necessarie per progetti di ristrutturazione e di supporto delle apparecchiature.
Una sezione a U adeguatamente formata ha una superficie piana, bordi regolari e geometria coerente. Dopo l'assemblaggio, i componenti possono mantenere spazi regolari e un aspetto generale ordinato, rendendoli adatti non solo per carpenterie funzionali ma anche per strutture interne visibili, officine e aree espositive o showroom.
Il design a parete sottile formato a freddo può ridurre il peso di oltre il 30% rispetto ai tradizionali canali in acciaio, con conseguente riduzione dei costi di trasporto, sollevamento e manodopera.
La profilatura e la raddrizzatura CNC garantiscono dimensioni e rettilineità costanti, contribuendo a ridurre i lavori di taglio, perforazione e correzione dopo la consegna.
La scanalatura standard a forma di U può essere utilizzata direttamente per fissare, guidare, supportare e posizionare. Grazie ai fori o alle fessure preforati, molti componenti possono essere assemblati senza ulteriore lavorazione in loco.
L'indurimento per lavorazione a freddo migliora la resistenza della sezione formata, rendendola adatta per supporti per carichi leggeri e medi, staffe per apparecchiature, supporti per tubi e strutture di involucri quando la sezione è selezionata correttamente per il carico.
Il progetto prevedeva un moderno laboratorio di produzione intelligente con un ambiente interno asciutto e privo di polvere. Il cliente necessitava di un gran numero di staffe di fissaggio per apparecchiature e telai di supporto per tubi, con requisiti di stabilità strutturale, elevata planarità e costi di progetto controllati.
Il materiale selezionato era il canale a U formato a freddo Q235B, U100–U140, con spessore della parete di 1,5–2,0 mm e fori di posizionamento preforati.
La scanalatura a forma di U si adattava ai requisiti di posizionamento dell'attrezzatura e di fissaggio dei tubi senza ulteriori saldature in loco. L'efficienza dell'installazione è aumentata del 40%, mentre il design leggero ha ridotto i requisiti di trasporto e sollevamento. Rispetto alla tradizionale soluzione con canale in acciaio, il costo complessivo del progetto è stato ridotto del 23%.
L'elevata planarità del profilo ha inoltre contribuito a prevenire deviazioni di installazione attorno all'apparecchiatura. Il sistema di supporto completato è rimasto stabile e privo di allentamenti, con una disposizione ordinata dell'officina e l'accettazione del progetto una tantum.
Un vecchio stabilimento industriale necessitava di nuove partizioni interne, supporti per apparecchiature e strutture di fissaggio dei tubi. Poiché l'edificio esistente aveva una capacità di carico limitata, i profilati in acciaio pesante non erano adatti alla ristrutturazione.
Il progetto ha utilizzato il canale a U formato a freddo Q235B in diverse dimensioni in base ai diversi requisiti di supporto.
La sezione leggera ha contribuito a soddisfare i limiti di carico dell'edificio esistente senza aumentare inutilmente il carico strutturale. La sua forma compatta era anche più facile da installare in aree ristrette attorno ad apparecchiature e tubazioni esistenti.
Dopo l'installazione, le strutture migliorate hanno fornito un supporto stabile pur mantenendo un layout pulito, rendendo il canale a U adatto per la ristrutturazione leggera di stabilimenti interni.
È consigliato principalmente per ambienti interni asciutti e ventilati senza pioggia diretta o esposizione corrosiva. Per le officine umide è opportuno prendere in considerazione un ulteriore primer antiruggine. Ambienti esterni, con nebbia salina e fortemente corrosivi richiedono un adeguato rivestimento protettivo o una diversa sezione di acciaio.
Q235B è adatto per supporti luminosi generali, staffe e strutture di recinzione. Q355B è consigliato quando è richiesta una resistenza maggiore, come campate più grandi, basi di attrezzature più pesanti o lavori di rinforzo.
U80–U120 può essere utilizzato per supporti di tubi e apparecchiature più piccoli. U140–U200 è adatto per strutture di armadi principali e basi rack. Per rinforzi più pesanti e basi più grandi, è possibile prendere in considerazione sezioni più grandi come U250–U300 in base al carico effettivo.
0,8–1,2 mm viene generalmente utilizzato per posizionamenti leggeri e applicazioni non portanti; 1,5–2,0 mm è adatto per strutture di supporto regolari; 2,5–3,0 mm è destinato ad applicazioni di supporto e rinforzo più pesanti.
La dimensione finale della sezione deve essere confermata in base alla luce, al carico, al metodo di fissaggio e alle condizioni di installazione anziché essere selezionata solo in base alla dimensione del profilo.
Il prodotto standard viene fornito in acciaio nero naturale senza rivestimento zincato. Ciò semplifica il successivo taglio, saldatura e perforazione e consente all'acquirente di applicare primer, vernice o un altro trattamento superficiale adeguato quando richiesto.
Il prodotto è più adatto a:
Asciugare le fabbriche e le officine al coperto
Telai supporto attrezzature
Strutture di supporto di tubi e cavi
Basi dell'attrezzatura
Partizioni interne e recinzioni
Componenti in acciaio incorporati
Strutture di guida e posizionamento
Progetti di ristrutturazione dell'acciaio leggero
Per strutture esterne, aree costiere, umidità persistente o ambienti esposti ad acidi e alcali, è necessario specificare la protezione dalla corrosione prima della produzione.
Il canale a U può essere prodotto in base ai disegni di progetto anziché essere limitato alle dimensioni di stock standard. Le lavorazioni disponibili includono fori preforati, asole, taglio ad angolo, taglio ad angolo, taglio a lunghezza fissa e dimensioni non standard.
Per i progetti che utilizzano componenti di supporto ripetuti, la pre-elaborazione può ridurre il taglio e la perforazione del sito. Gli acquirenti possono fornire disegni, dimensioni della sezione, spaziatura dei fori, requisiti di lunghezza e qualità del materiale quando richiedono un preventivo.
Per ordini più grandi, la produzione può essere organizzata in base alla combinazione di dimensioni e al programma di consegna richiesti, con controllo dimensionale effettuato prima dell'imballaggio e della spedizione.
Il controllo qualità inizia con il coil di acciaio in entrata, dove prima della formatura vengono controllati il tipo di materiale e le condizioni dimensionali di base.
Durante la produzione, i principali punti di controllo sono il livellamento del nastro, la stabilità alla profilatura, le dimensioni della sezione, la rettilineità, la posizione dei fori e la lunghezza di taglio. Dopo la formatura, i profili vengono sottoposti a raddrizzatura secondaria e controllo visivo e dimensionale finale.
Particolare attenzione è posta alla torsione, alla deformazione, allo stato dei bordi e alla consistenza tra lotti. Per i prodotti prefustellati viene controllata anche la posizione e la spaziatura dei fori poiché queste dimensioni influiscono direttamente sull'installazione.
Questo approccio alla produzione è importante per i progetti in cui il canale a U consegnato deve corrispondere ai disegni ed essere assemblato con altri componenti fabbricati senza ripetute correzioni del sito.
Per applicazioni adatte con carichi leggeri e medi, la formatura a freddo introduce incrudimento e può fornire una maggiore resistenza al materiale formato. La sezione risulta inoltre dimensionalmente regolare e resistente alle deformazioni se opportunamente scelta ed installata. Per le strutture primarie fortemente caricate, il calcolo del carico richiesto dovrebbe determinare se è necessario un canale più pesante o una sezione ad alta resistenza.
Può sostituire il tradizionale acciaio per canali in molte applicazioni con carichi leggeri e medi come supporti, staffe, involucri, strutture integrate e basi di apparecchiature. Non dovrebbe sostituire automaticamente travi primarie pesanti o strutture soggette a impatti significativi o carichi concentrati.
SÌ. Su disegno è possibile realizzare preforature, tagli angolari, stozzature, tagli angolati e lunghezze fisse fuori standard. Ciò consente ai componenti di arrivare pronti per l'assemblaggio.
Le sezioni C e Z vengono utilizzate principalmente per gli arcarecci del tetto e delle pareti. Le sezioni a U sono più comunemente utilizzate per supporti, basi, parti incassate, canali di fissaggio, guide e strutture di posizionamento. La selezione dovrebbe seguire l'effettiva funzione strutturale.
Una sezione prodotta correttamente passa attraverso la formatura, il dimensionamento e la raddrizzatura in più passaggi per controllare la torsione e la deformazione entro i requisiti standard applicabili. Anche il materiale, lo spessore della parete, la dimensione della sezione e il metodo di installazione corretti sono importanti per mantenere la stabilità dimensionale in servizio.
Q235B è adatto per applicazioni generiche di supporto della luce e di recinzione. Q355B fornisce una maggiore resistenza ed è più adatto a basi di attrezzature più pesanti, campate più grandi e lavori di rinforzo quando il progetto strutturale lo richiede.
SÌ. Il prodotto standard è acciaio nero naturale, quindi può essere lavorato con primer, vernice, verniciatura a polvere o zincatura adeguati in base all'ambiente del progetto e ai requisiti di corrosione.
