Canale a U zincato

Un canale a U zincato viene selezionato quando un progetto necessita di una sezione in acciaio aperta per il fissaggio, il posizionamento o il supporto dei componenti all'esterno anziché un tubo chiuso o un arcareccio a C/Z convenzionale.

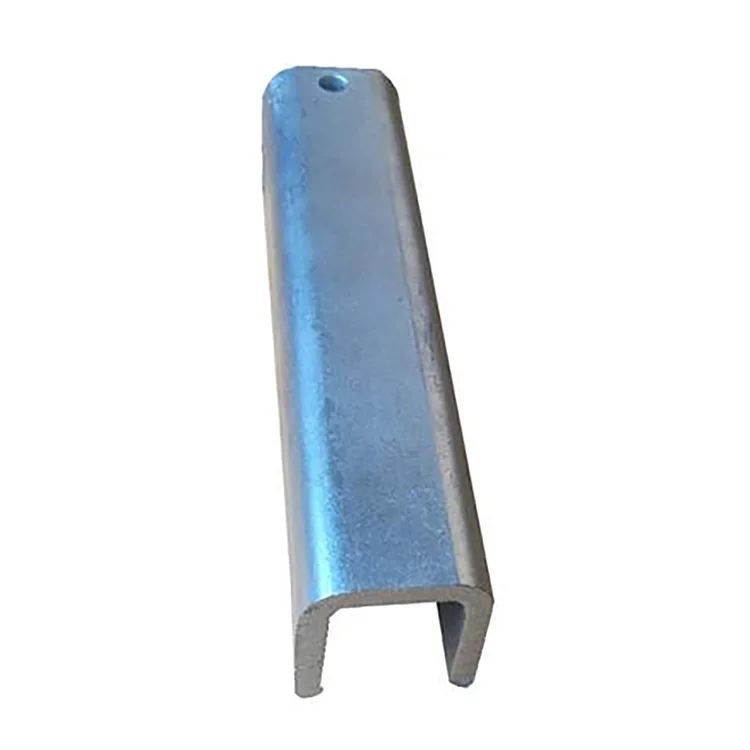

La sezione a forma di U crea una base continua e flange laterali per l'imbullonatura, il bloccaggio e il collegamento. Viene comunemente utilizzato per basi di apparecchiature, supporti di tubi, strutture fotovoltaiche, telai esterni, supporti incorporati e installazioni comunali.

La sequenza di produzione è importante. Il nastro di acciaio viene prima profilato a rulli nel profilo a U richiesto, seguito dal taglio e dalla punzonatura. La sezione completata viene quindi pretrattata chimicamente e zincata a caldo. Questo approccio evita di piegare una striscia zincata nella forma finale e fornisce protezione di zinco alla sezione formata, compreso l'interno del canale a U.

Per i progetti esterni, la combinazione corretta non è semplicemente “zinco più spesso = migliore”. Le dimensioni della sezione, il tipo di acciaio, lo spessore delle pareti, il carico strutturale, l'ambiente di esposizione e il periodo di servizio previsto dovrebbero essere considerati insieme.

Sezione La geometria conta

Il vantaggio principale di un canale a U è la sua geometria aperta.

La sezione inferiore fornisce una superficie di appoggio continua, mentre le due flange laterali possono essere utilizzate per connessioni bullonate, morsetti, staffe e componenti di posizionamento. Ciò lo rende utile laddove gli installatori necessitano di accedere alla connessione dal lato aperto.

Rispetto ad una sezione a C o ad una sezione a Z, un canale a U è generalmente più conveniente per le basi delle apparecchiature, i supporti dei tubi e le strutture di posizionamento. Le sezioni C e Z sono più comunemente selezionate in base al loro comportamento strutturale come arcarecci o elementi di intelaiatura.

Per un progetto che coinvolge apparecchiature fotovoltaiche, tubazioni esterne o supporti di macchinari, la sezione a U può quindi ridurre la necessità di staffe fabbricate aggiuntive.

Specifiche tecniche

Perchè formare prima e galvanizzare poi?

Per questo tipo di prodotto, la formatura e la maggior parte della fabbricazione dovrebbero essere completate prima della zincatura a caldo.

Il percorso di produzione è:

Ispezione del nastro di acciaio → Livellamento → Profilatura con profilo a U → Taglio CNC → Punzonatura e lavorazione degli angoli → Raddrizzatura → Sgrassaggio → Decapaggio → Flussaggio → Asciugatura → Zincatura a caldo → Raffreddamento/passivazione → Ispezione dello zinco → Ispezione finale → Imballaggio

Questa sequenza consente al produttore di controllare le dimensioni finali della sezione a U prima della zincatura.

Significa anche che i fori, gli angoli e la parte interna del profilo formato vengono trattati come parte della sezione finita anziché fare affidamento su un rivestimento che deve sopravvivere alle successive operazioni di formatura.

Dopo la zincatura, è necessario evitare piegature inutili o deformazioni pesanti. Se il materiale deve essere saldato o tagliato in cantiere, l'area danneggiata dello zinco deve essere pulita e riparata con un rivestimento ricco di zinco appropriato.

Scelta del rivestimento in zinco

Il rivestimento di zinco deve essere adattato all'ambiente di corrosione reale.

85 μm+ è adatta come specifica iniziale per le normali applicazioni esterne in aree interne dove l'esposizione è relativamente moderata.

Per 120–180 μm, il rivestimento può essere preso in considerazione per fabbriche umide, strutture agricole e zootecniche, installazioni lungo i fiumi e altri luoghi con umidità più persistente.

Per 200–275 μm, il rivestimento più pesante è destinato a progetti con maggiore esposizione alla corrosione, come aree costiere, porti, impianti chimici e ambienti con acque reflue. L'esatto requisito del rivestimento dovrebbe comunque essere confermato rispetto alla categoria di corrosione del progetto e alle specifiche applicabili.

Uno strato di zinco più spesso non compensa una sezione di acciaio sottodimensionata. La protezione dalla corrosione e la progettazione strutturale dovrebbero essere valutate separatamente.

Q235B o Q355B?

La qualità dell'acciaio dovrebbe seguire il carico strutturale piuttosto che i requisiti di zinco.

Q235B è una scelta pratica per supporti di apparecchiature comuni, staffe esterne, supporti per tubi, strutture ausiliarie fotovoltaiche e applicazioni municipali generali.

Q355B è più adatto ad applicazioni con carichi più elevati come basi di attrezzature di grandi dimensioni, strutture di supporto più pesanti, condizioni di vento forte o neve e progetti in cui la progettazione strutturale richiede acciaio ad alta resistenza.

Per la gamma di prodotti fornita, Q355B viene descritto come in grado di fornire una capacità di carico superiore di circa il 30% con la stessa dimensione di sezione nelle condizioni di progettazione applicabili. Ciò dovrebbe essere trattato come un confronto tra progetti e progetti piuttosto che come una regola di sostituzione universale; la sezione finale dovrebbe essere verificata rispetto al carico tecnico.

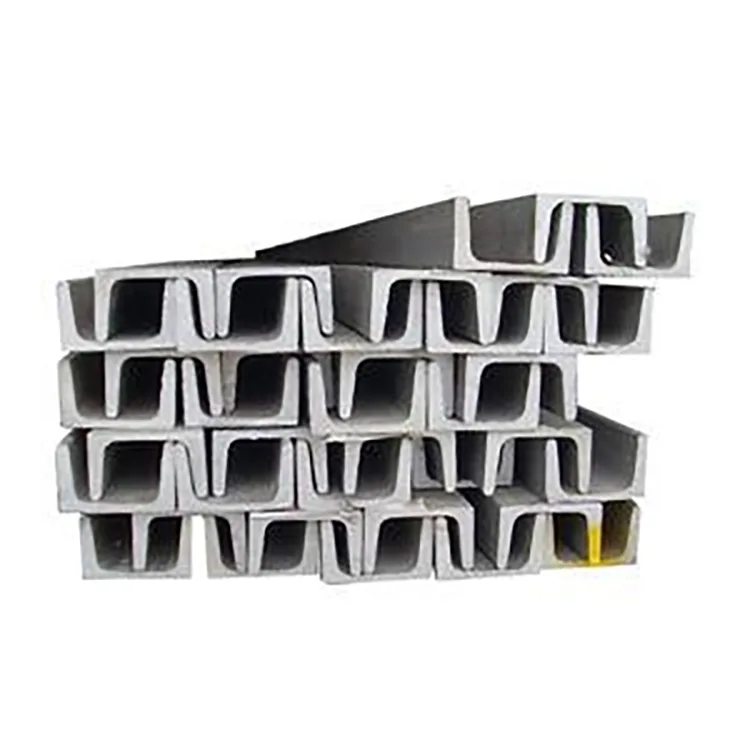

Dimensioni del canale a U e spessore della parete

La gamma U80–U300 consente di abbinare la sezione a diversi carichi di supporto.

U80–U120 può essere utilizzato per supporti di tubi luminosi, staffe per piccole apparecchiature, componenti di posizionamento e strutture secondarie di serre.

U140–U200 copre molte delle principali applicazioni di supporto esterno, comprese strutture ausiliarie fotovoltaiche, basi di apparecchiature e installazioni comunali.

L'U220–U300 è più adatto per basi di apparecchiature più pesanti, strutture di supporto più grandi e progetti che richiedono una maggiore capacità di sezione.

Per lo spessore della parete:

1,2–1,4 mm: staffe per carichi leggeri, elementi di posizionamento e applicazioni di supporto non primario

1,5–2,0 mm: intervallo comune per strutture di supporto esterne e basi di apparecchiature

2,2–3,0 mm: carichi più pesanti, supporti di grandi dimensioni, aree con forte vento/neve e applicazioni che richiedono maggiore resistenza alla deformazione

Lo spessore finale deve essere calcolato in base alla campata effettiva, al metodo di connessione e al carico applicato.

Applicazioni

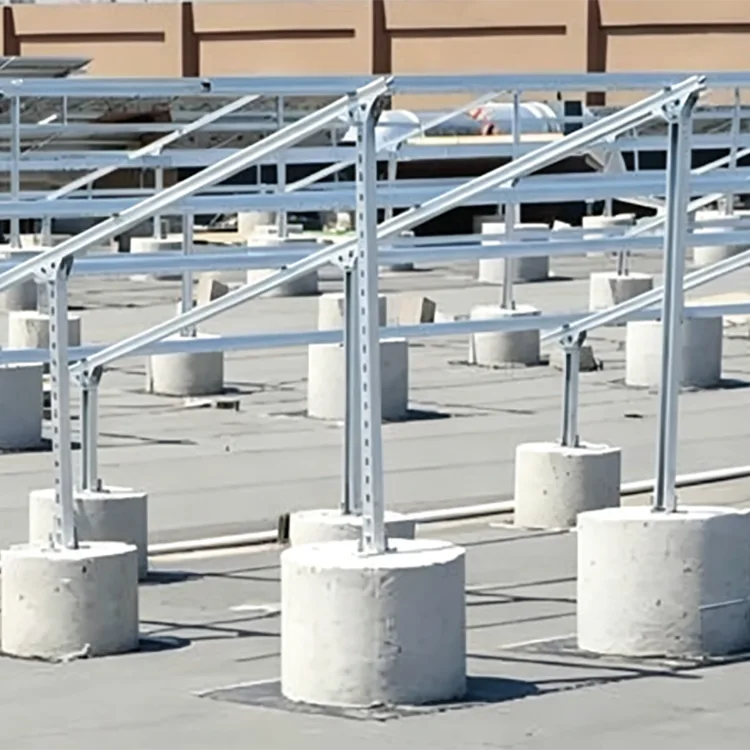

Strutture fotovoltaiche ed eoliche

Le sezioni a U zincate possono essere utilizzate per basi di apparecchiature, elementi di fissaggio, strutture di posizionamento e supporti ausiliari in impianti esterni di energia rinnovabile. Laddove un progetto abbia un requisito di progettazione di 25 anni, il rivestimento di zinco dovrebbe essere selezionato in base all'effettiva esposizione ambientale anziché specificare lo stesso rivestimento per ogni luogo.

Aree costiere e portuali

La nebbia salina e l'umidità persistente accelerano la corrosione dell'acciaio esposto. I profili zincati a forma di U con rivestimento più pesante possono essere utilizzati per supporti di attrezzature esterne, basi incassate e strutture di fissaggio dove la geometria della sezione è adatta.

Strutture zootecniche e agricole

I sistemi di ventilazione, le condutture, i supporti delle apparecchiature e le strutture delle serre possono essere esposti ad elevata umidità e ad atmosfere contenenti ammoniaca. In queste condizioni, l'acciaio zincato offre una migliore protezione dalla corrosione rispetto all'acciaio nero non protetto.

Impianti chimici e di acque reflue

I supporti delle apparecchiature, le strutture di fissaggio dei tubi e i telai esterni possono trarre vantaggio dalla zincatura a caldo laddove l'ambiente è compatibile con l'acciaio zincato. Per l'esposizione chimica altamente aggressiva, il sistema completo di protezione dalla corrosione deve essere specificato in base al mezzo chimico.

Strutture Comunali all'aperto

Le applicazioni includono basi per guardrail, supporti relativi all'illuminazione, strutture di fissaggio di attrezzature stradali, strutture paesaggistiche e altri componenti in acciaio per esterni.

Supporti per esterni di fabbrica

Può essere utilizzato per tubazioni esposte, supporti di apparecchiature, strutture di fissaggio esterne e supporti di utilità attorno a impianti industriali.

Due tipiche applicazioni di progetto

Parco industriale costiero

Per un progetto di supporto di apparecchiature esterne a circa 2 km dalla costa, è stato selezionato il profilo a U zincato Q355B con un rivestimento di zinco da 220 μm per i supporti delle apparecchiature e le basi integrate. È stato richiesto il rivestimento più pesante a causa dell'esposizione alla nebbia salina, mentre l'acciaio ad alta resistenza è stato utilizzato per i requisiti di carico strutturale. Il profilo a U ha inoltre semplificato il posizionamento delle apparecchiature e le connessioni bullonate.

Aggiornamento della struttura per l'allevamento

Un impianto su larga scala per suini e pollame necessitava di elementi di supporto resistenti alla corrosione per apparecchiature e tubazioni in un ambiente ad elevata umidità con esposizione all'ammoniaca. Per le strutture portanti e gli elementi di fissaggio sono stati utilizzati profilati a U zincati Q235B. Il profilo aperto ha consentito un'installazione e una regolazione comode, mentre la superficie zincata ha ridotto la necessità di ripetuti trattamenti anticorrosivi.

Dove il canale a U zincato non è la scelta migliore

Un canale a U non dovrebbe sostituire automaticamente ogni altra sezione in acciaio.

Per gli arcarecci del tetto, le sezioni a C o a Z possono fornire una configurazione strutturale più adatta.

Per gli elementi strutturali chiusi dove la resistenza alla torsione, la geometria chiusa o l'aspetto sono importanti, possono essere preferibili sezioni cave quadrate o rettangolari.

Per le applicazioni interne asciutte, il canale a U formato a freddo non rivestito può essere più economico se non è richiesta la protezione dalla corrosione.

Per ambienti chimici altamente aggressivi, la sola zincatura a caldo potrebbe non fornire la protezione richiesta. Il mezzo chimico, la concentrazione, la temperatura e il tempo di esposizione devono essere esaminati prima della selezione del materiale.

Canale a U zincato vs Canale a U nero

La geometria di base della sezione a U può rimanere la stessa, ma le condizioni di applicazione sono diverse.

Controllo qualità prima della consegna

L'ispezione dovrebbe riguardare sia la sezione dell'acciaio che la qualità della zincatura.

Prima della zincatura, il profilo ad U viene controllato riguardo alle dimensioni della sezione, alla rettilineità, alla torsione, alla posizione dei fori e alla precisione del taglio. Questo è importante perché il rivestimento di zinco non corregge i problemi dimensionali creati durante la profilatura.

Dopo la zincatura, gli ispettori controllano la superficie per individuare aree scoperte, eccessivo accumulo di zinco, desquamazione, screpolature e altri difetti visibili. Lo spessore del rivestimento di zinco può essere misurato secondo il metodo di ispezione concordato.

Per gli ordini di progetto, è possibile fornire certificati dei materiali, registrazioni di ispezioni dimensionali, risultati di ispezioni del rivestimento di zinco e altra documentazione di qualità in base ai requisiti dell'acquirente.

Elaborazione e produzione personalizzata

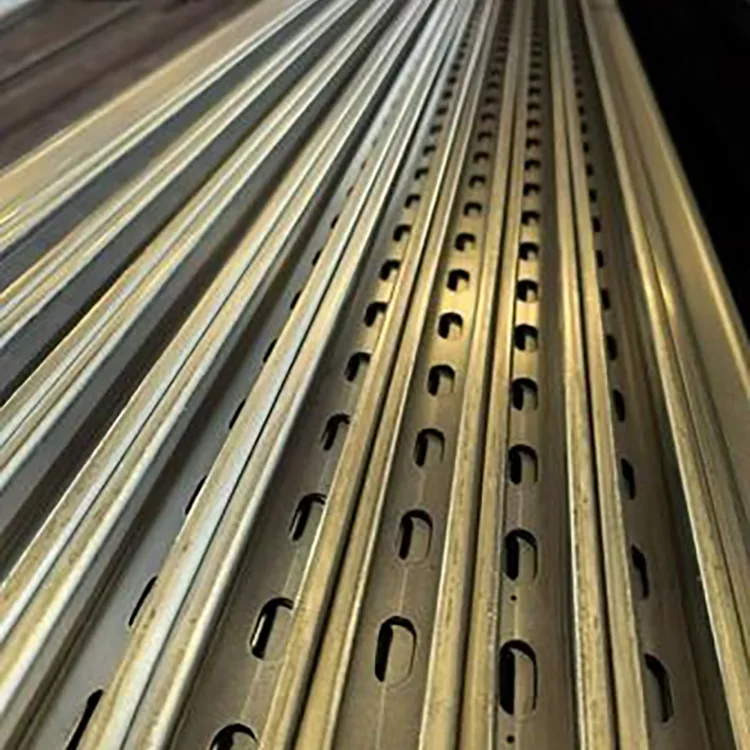

Il canale ad U può essere fornito come tratto rettilineo standard oppure lavorato prima della zincatura.

Le tipiche operazioni personalizzate includono il taglio a lunghezza fissa, la punzonatura, il taglio degli angoli, il posizionamento dei fori e la produzione di sezioni non standard. Completare queste operazioni prima della zincatura aiuta a mantenere le zone lavorate protette dal rivestimento finale di zincatura.

Per progetti più grandi, gli acquirenti devono fornire il disegno in sezione insieme allo schema dei fori, alla lunghezza richiesta, al tipo di acciaio, allo spessore della parete e all'ambiente di corrosione. Ciò consente al produttore di citare le specifiche finite anziché solo la sezione a U grezza.

Lista di controllo per gli appalti

Prima di effettuare un ordine, conferma questi punti:

1. Dimensioni della sezione U: U80–U300 o una dimensione specifica del progetto.

2. Grado di acciaio: Q235B o Q355B.

3. Spessore della parete: in base al carico strutturale e alla luce.

4.Rivestimento di zinco: 85 μm+, 120–180 μm o 200–275 μm a seconda dell'esposizione.

5.Schema dei fori: diametro, spaziatura e posizione se è necessaria la preforatura.

6.Lunghezza: lunghezza fissa standard o specifica del progetto.

7. Standard applicabile: specifiche del progetto attuale e standard di zincatura richiesto.

8. Documenti di ispezione: certificato del materiale, controllo dimensionale e rapporto sul rivestimento di zinco, ove richiesto.

Queste informazioni sono sufficienti per evitare l'errore di acquisto più comune: confrontare le sezioni a U zincate solo in base al prezzo per tonnellata ignorando la qualità dell'acciaio, lo spessore delle pareti e il rivestimento di zinco.

Domande frequenti

Q1: L'interno del canale a U può essere zincato?

SÌ. Il prodotto viene prima formato e poi zincato a caldo, quindi la sezione a forma di U viene zincata come profilo finito. L'effettiva copertura del rivestimento deve essere verificata in base ai requisiti di ispezione concordati.

Q2: Perché è preferibile la formatura prima della zincatura?

Evita la formazione meccanica di un rivestimento di zinco finito nella forma a U finale. Le operazioni di taglio, punzonatura e formatura principale possono essere completate prima della zincatura, seguita dal trattamento finale di protezione dalla corrosione.

Q3: La saldatura danneggerà il rivestimento zincato?

Il rivestimento di zinco attorno ad una saldatura è influenzato dal calore di saldatura. Dopo la saldatura, l'area deve essere pulita e riparata con un adeguato rivestimento ricco di zinco.

Q4: Il canale a U può essere utilizzato per progetti fotovoltaici di 25 anni?

Può essere utilizzato laddove la sezione e il sistema di corrosione soddisfano i requisiti del progetto. Per i siti costieri o altamente corrosivi, si dovrebbe prendere in considerazione un rivestimento di zinco più pesante e potenzialmente un sistema protettivo aggiuntivo.

Q5: Qual è il migliore per l'uso esterno, Q235B o Q355B?

Nessuno dei due gradi è universalmente migliore. Q235B è adatto a molte strutture a carico normale, mentre Q355B è selezionato quando è richiesta una maggiore resistenza strutturale. Il voto dovrebbe seguire il calcolo ingegneristico.

Q6: Qual è la differenza tra il canale U e il canale C?

Il canale a U è comunemente utilizzato per basi, fissaggio, posizionamento e strutture di supporto dove il suo profilo aperto è conveniente per i collegamenti. Il canale a C è più comunemente usato come struttura strutturale o sezione per arcarecci. La scelta corretta dipende dal percorso del carico e dalla progettazione della connessione.

Q7: È possibile produrre canali a U di dimensioni non standard?

SÌ. Le dimensioni della sezione, gli spessori delle pareti, le lunghezze e i modelli di foratura non standard possono essere discussi in base ai disegni e ai requisiti del progetto.

Q8: Il canale a U zincato è adatto per le aree costiere?

Sì, a condizione che il rivestimento di zinco e le specifiche strutturali siano selezionati per l'effettivo ambiente di corrosione. Per una forte esposizione alla nebbia salina, si può prendere in considerazione un rivestimento più pesante come 200–275 μm insieme ai requisiti di protezione dalla corrosione del progetto.
