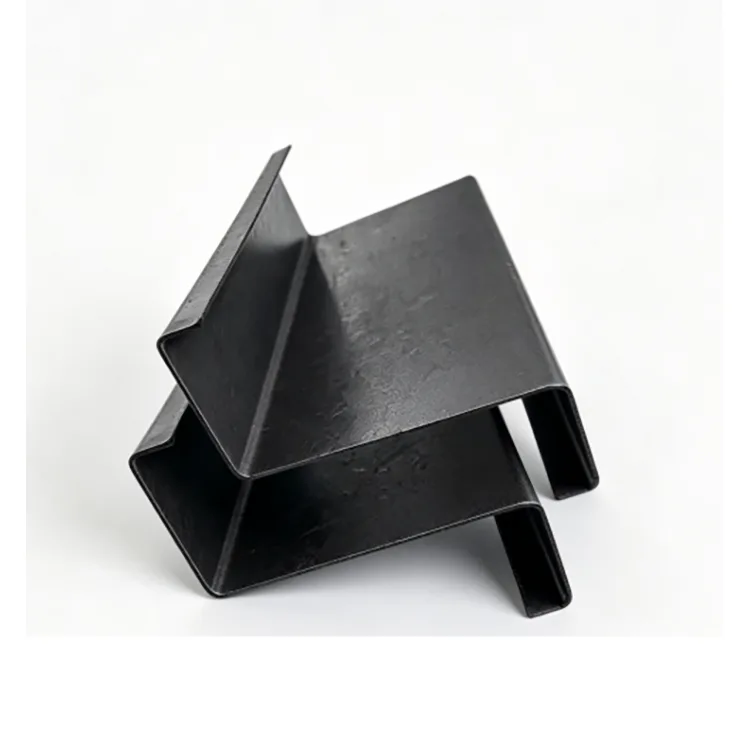

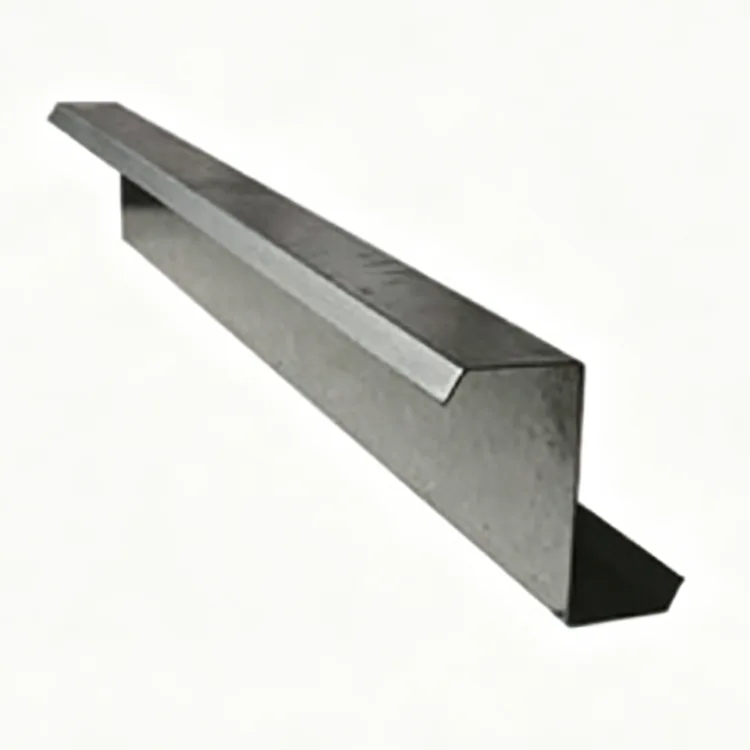

Acciaio con sezione Z formato a freddo

L'acciaio con sezione Z formato a freddo è una sezione in acciaio a parete sottile formata a freddo prodotta da nastri di acciaio laminati a caldo mediante profilatura continua a temperatura ambiente. Il nastro passa attraverso più gabbie di formatura e viene gradualmente modellato in una sezione a Z senza una fase di laminazione a caldo ad alta temperatura.

Il processo di formatura a freddo migliora la consistenza dimensionale e introduce anche incrudimento nell'acciaio. La sezione risultante combina un peso relativamente basso con prestazioni di flessione utili, rendendola ampiamente utilizzata per gli arcarecci di tetti e pareti in strutture leggere in acciaio.

Il profilo a Z presenta un altro vantaggio pratico: le sue flange sfalsate consentono la sovrapposizione degli arcarecci adiacenti. Ciò è particolarmente utile su tetti a grande pendenza dove sono necessarie disposizioni continue degli arcarecci attorno al colmo.

Ambiente consigliato: edifici interni chiusi, officine e magazzini asciutti senza pioggia diretta, nebbia salina, umidità corrosiva acida o alcalina.

Processo di produzione

La linea di produzione inizia con l'ispezione in entrata del coil di acciaio. Dopo il livellamento e il raddrizzamento, il nastro passa attraverso più stazioni di profilatura, dove viene gradualmente piegato nella sezione a Z richiesta.

Il taglio Servo CNC fornisce la lunghezza dell'elemento specificata, mentre la punzonatura automatica può essere aggiunta in base ai disegni strutturali. I profili finiti vengono poi sottoposti a raddrizzatura e controllo dimensionale prima della classificazione, dell'impacchettamento e dello stoccaggio.

Ispezione della bobina di acciaio → livellamento e raddrizzamento → profilatura progressiva a freddo → formatura di sezioni Z → taglio a lunghezza fissa servo CNC → punzonatura automatica → raddrizzatura → ispezione visiva e dimensionale → raggruppamento e stoccaggio

Poiché il profilo viene formato progressivamente anziché prodotto mediante la laminazione a caldo convenzionale, le dimensioni della sezione, la rettilineità e la posizione dei fori possono essere controllate continuamente durante la produzione.

Specifiche principali

Perché utilizzare una sezione a Z per gli arcarecci del tetto?

Sovrapposizione diretta al colmo del tetto

La differenza più evidente tra una sezione a Z e una sezione a C è la forma delle flange. Il profilo Z sfalsato consente la sovrapposizione degli elementi adiacenti, il che può aiutare a mantenere la continuità attraverso il colmo del tetto.

Per pendenze del tetto superiori a 10°, gli arcarecci a Z sono spesso una scelta pratica laddove gli elementi sovrapposti fanno parte della progettazione strutturale. Ciò riduce la necessità di tagli aggiuntivi e rende l'installazione più semplice.

Buone prestazioni di flessione con peso inferiore

La sezione trasversale a Z fornisce proprietà di sezione utili per la flessione. Combinato con l'indurimento per lavorazione a freddo, ciò consente di utilizzare una sezione relativamente sottile in applicazioni adatte per arcarecci di tetti e pareti.

Rispetto ai tradizionali profilati laminati a caldo più pesanti, il peso inferiore può ridurre i requisiti di trasporto, sollevamento e installazione.

Rettilineità e posizione del foro coerenti

La linea di produzione utilizza profilatura progressiva, taglio CNC e successiva raddrizzatura. Ciò aiuta a controllare la rettilineità e la torsione del profilo.

Per gli arcarecci con fori per bulloni preforati, il posizionamento accurato dei fori è importante perché gli errori possono influenzare la connessione tra l'arcareccio e il telaio principale in acciaio. La pre-perforazione prima della consegna può ridurre i lavori di taglio e perforazione in cantiere.

Costo inferiore per progetti interni a secco

Il prodotto standard viene fornito in acciaio nero naturale senza rivestimento zincato. Per gli edifici interni asciutti e chiusi dove non è richiesta un'ulteriore protezione dalla corrosione, ciò evita i costi aggiuntivi associati alle sezioni a Z zincate.

Se l'edificio è esposto a pioggia, condensa, nebbia salina o agenti corrosivi, è opportuno specificare una versione protetta dalla corrosione.

Taglio e saldatura convenienti

Poiché il prodotto standard non ha rivestimento zincato, le operazioni di taglio e saldatura convenzionali sono semplici. Ciò è utile durante i progetti di fabbricazione e ristrutturazione di interni in cui i membri possono richiedere lavori di regolazione o connessione locali.

Applicazioni tipiche

Il prodotto viene utilizzato principalmente per:

Arcarecci del tetto in edifici leggeri in acciaio

Tetti di magazzini a grande pendenza

Sistemi di copertura per officine industriali

Edifici logistici e di stoccaggio interni

Struttura secondaria delle pareti e del tetto

Sistemi di recinzione in acciaio leggero

Progetti di ristrutturazione di stabilimenti interni

Si tratta di un elemento strutturale secondario come un arcareccio, piuttosto che un sostituto delle colonne principali o delle travi primarie di un edificio.

Applicazioni di progetti reali

Caso 1: Arcarecci a Z per un magazzino logistico interno con ampia pendenza

Il progetto riguardava un magazzino logistico chiuso di 50.000 m² con una pendenza del tetto di 12°. L'edificio è stato completamente recintato e utilizzato in un ambiente interno asciutto senza esposizione diretta alla pioggia.

I requisiti principali erano la sovrapposizione diretta degli arcarecci sul colmo del tetto, il controllo dei costi della struttura in acciaio, tempi di installazione più brevi e un rischio ridotto di problemi di allineamento dei pannelli del tetto.

Il materiale selezionato era acciaio con sezione Z formato a freddo Q355B, Z160–Z200, con spessore della parete di 1,8–2,0 mm e fori per bulloni preforati.

Le sezioni a Z potrebbero sovrapporsi direttamente, consentendo agli elementi di colmo di rimanere continui e riducendo i lavori di taglio e modifica in cantiere. Il tempo di installazione è stato ridotto del 30%.

La bassa torsione dei profili ha aiutato i pannelli del tetto in acciaio verniciato a essere posizionati in modo più uniforme, riducendo gli spazi che potrebbero contribuire alle perdite d'acqua. I componenti più leggeri hanno inoltre ridotto i requisiti di trasporto e sollevamento e il costo complessivo della struttura in acciaio è stato inferiore del 21% rispetto alla soluzione in acciaio laminato a caldo.

Il progetto ha superato l'accettazione ed è rimasto in servizio al coperto senza problemi legati alla ruggine.

Caso 2: aggiornamento dell'involucro leggero in acciaio in un'officina industriale

Il secondo progetto prevedeva la ristrutturazione di un vecchio stabilimento. All'interno dell'officina erano necessarie nuove strutture di recinzione in acciaio leggero, con una pendenza del tetto relativamente ampia e un ambiente interno asciutto e ventilato.

Il prodotto selezionato era Q235B acciaio con sezione Z formato a freddo, Z120–Z140.

I membri sono stati consegnati pronti per l'assemblaggio senza un'estesa lavorazione secondaria. La struttura sovrapposta a forma di Z si adattava alla pendenza del tetto e aiutava a mantenere un sistema di recinzione piatto e stabile.

I componenti leggeri hanno inoltre contribuito a tenere sotto controllo i costi di ristrutturazione, riducendo al tempo stesso i lavori di installazione all'interno della fabbrica esistente.

Guida alla selezione della sezione Z

Pendenza del tetto:

Per pendenze del tetto superiori a 10°, le sezioni a Z sono l'opzione preferita quando sono necessari arcarecci sovrapposti. Per pendenze relativamente basse, si possono prendere in considerazione anche gli arcarecci a C, a seconda del progetto strutturale.

Grado materiale:

Q235B è adatto per applicazioni generali di arcarecci e recinzioni leggere. Per campate più grandi, carichi di vento o neve più elevati e requisiti strutturali più esigenti, è possibile selezionare Q355B insieme ad una dimensione di sezione e uno spessore di parete adeguati.

Dimensione della sezione:

Z100–Z140 può essere preso in considerazione per strutture secondarie più leggere del tetto e delle pareti. Z160–Z200 è adatto a molte applicazioni standard di arcarecci di magazzini e officine. Z220–Z300 può essere utilizzato laddove la progettazione strutturale richiede sezioni più grandi.

Spessore della parete:

L'intervallo disponibile è 1,2–3,0 mm. Lo spessore finale dovrebbe essere determinato dalla campata, dalla spaziatura degli arcarecci, dal carico del vento, dal carico della neve, dalle condizioni di connessione e dai calcoli strutturali piuttosto che dalle sole dimensioni della sezione.

Ambiente:

Per gli edifici chiusi e asciutti, l'acciaio Z nero naturale può rappresentare un'opzione economicamente vantaggiosa. In officine con elevata umidità o condensa, si dovrebbe prendere in considerazione un adeguato rivestimento antiruggine.

Per edifici esterni, zone costiere, strutture esposte alla pioggia o capannoni agricoli, la versione in acciaio nero naturale non è consigliata. Dovrebbe essere selezionata una sezione a Z zincata o un'altra soluzione protetta dalla corrosione.

Acciaio con sezione Z formato a freddo rispetto all'acciaio con sezione C

In ultima analisi, la scelta dovrebbe seguire la progettazione strutturale piuttosto che la sola pendenza del tetto. La geometria sovrapposta della sezione Z è il suo principale vantaggio pratico laddove sono richiesti collegamenti continui con arcarecci.

Controllo di qualità in fabbrica

Per gli arcarecci a Z, la coerenza dimensionale è particolarmente importante perché le sezioni devono collegarsi accuratamente al telaio principale in acciaio e ai pannelli del tetto.

Il controllo qualità riguarda quindi il coil di acciaio prima della formatura, seguito dai controlli durante la profilatura e dopo il taglio. I principali punti di ispezione includono la qualità del materiale, le dimensioni della sezione, lo spessore della parete, la rettilineità, la torsione, la lunghezza di taglio, le condizioni dei bordi e la posizione del foro preforato.

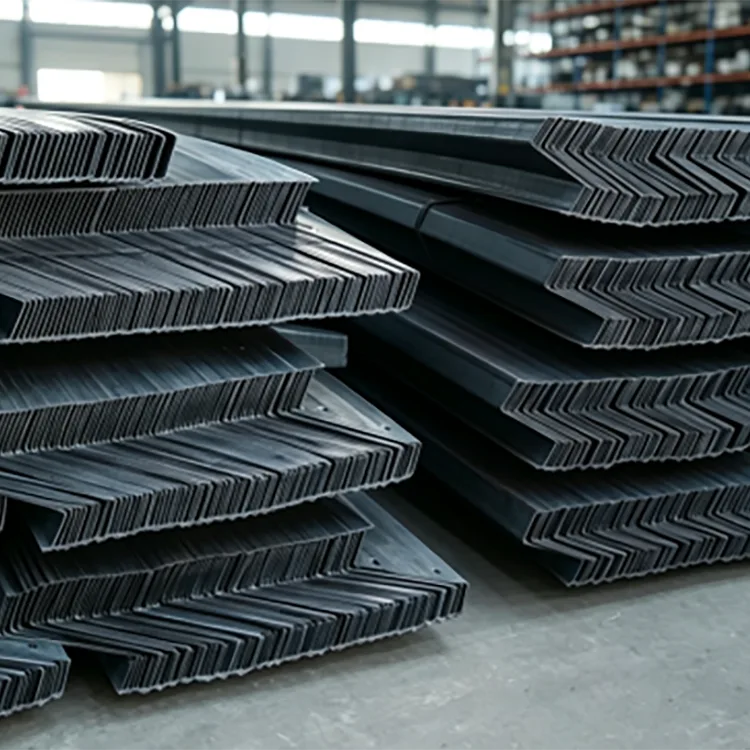

I profili vengono raddrizzati dopo la formatura per ridurre la distorsione residua. Prima della spedizione, i membri finiti vengono ispezionati visivamente e dimensionalmente e quindi raggruppati in base alle dimensioni e ai requisiti dell'ordine.

Per gli ordini in lotti, mantenere lo stesso tipo di materiale, specifiche di sezione e parametri di lavorazione aiuta a mantenere la coerenza tra i diversi lotti di produzione.

Domande frequenti

Q1: Come scelgo tra la sezione Z e la sezione C in acciaio?

La considerazione principale è la disposizione del tetto e dei collegamenti. Le sezioni a Z sono particolarmente utili per i tetti in cui gli arcarecci adiacenti devono sovrapporsi e continuare attraverso il colmo, soprattutto sulle pendenze del tetto più grandi. Le sezioni a C hanno un'applicabilità generale più ampia e possono essere utilizzate per pendenze del tetto meno profonde a seconda del progetto strutturale.

Q2: L'acciaio con sezione Z formato a freddo è facile da torcere?

Una sezione Z prodotta correttamente passa attraverso la formatura, il dimensionamento e il raddrizzamento progressivi per controllare la torsione e la deformazione entro i requisiti standard applicabili. Anche la dimensione della sezione selezionata, lo spessore della parete, la campata e il metodo di installazione influiscono sulle sue prestazioni.

Q3: L'arcareccio a Z per interni deve essere verniciato?

Per un ambiente interno asciutto e ventilato senza formazione di condensa significativa, la superficie in acciaio nero naturale può essere utilizzata senza rivestimento aggiuntivo se i requisiti del progetto lo consentono. Per officine umide o aree con frequente condensa, si consiglia un rivestimento antiruggine.

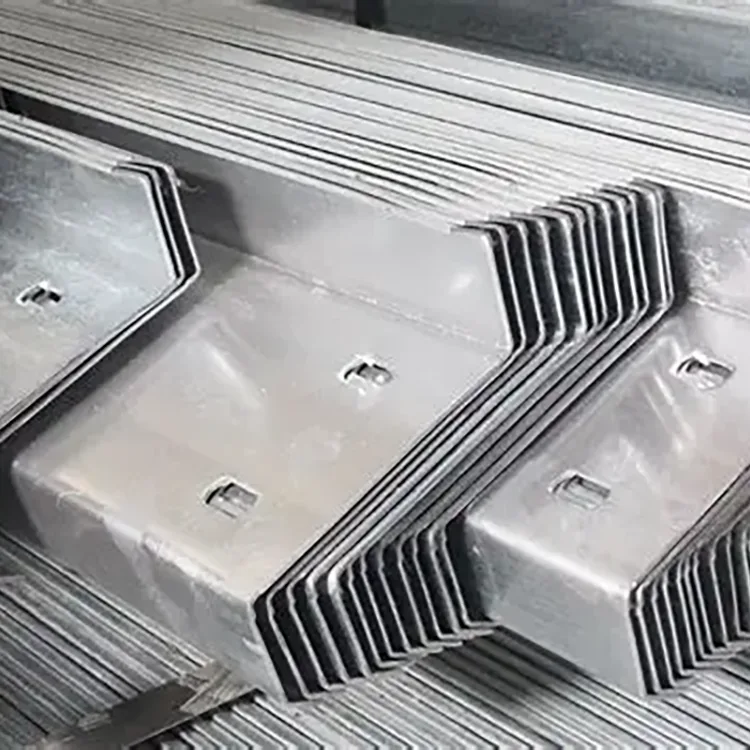

Q4: Le sezioni Z possono essere fornite con fori preforati?

SÌ. I fori per i bulloni possono essere perforati secondo i disegni strutturali prima della spedizione dei profili. Anche i tagli angolari e i tagli finali angolari possono essere realizzati in base ai dettagli di collegamento richiesti.

Q5: la lunghezza può essere personalizzata?

SÌ. La fornitura standard è generalmente compresa tra 6 e 12 m, mentre è possibile produrre lunghezze fisse non standard in base ai disegni di progetto e ai requisiti di taglio.

Q6: È possibile utilizzare l'acciaio con sezione Z nero naturale all'aperto?

Non è consigliato per l'esposizione diretta all'esterno, pioggia, nebbia salina costiera o ambienti corrosivi. In queste condizioni è opportuno prendere in considerazione sezioni a Z zincate o comunque protette dalla corrosione.
