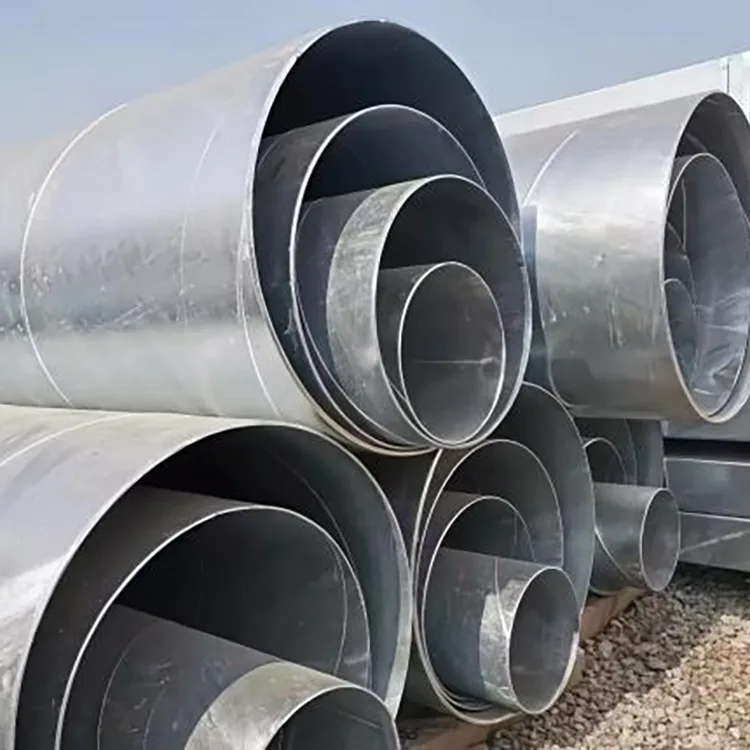

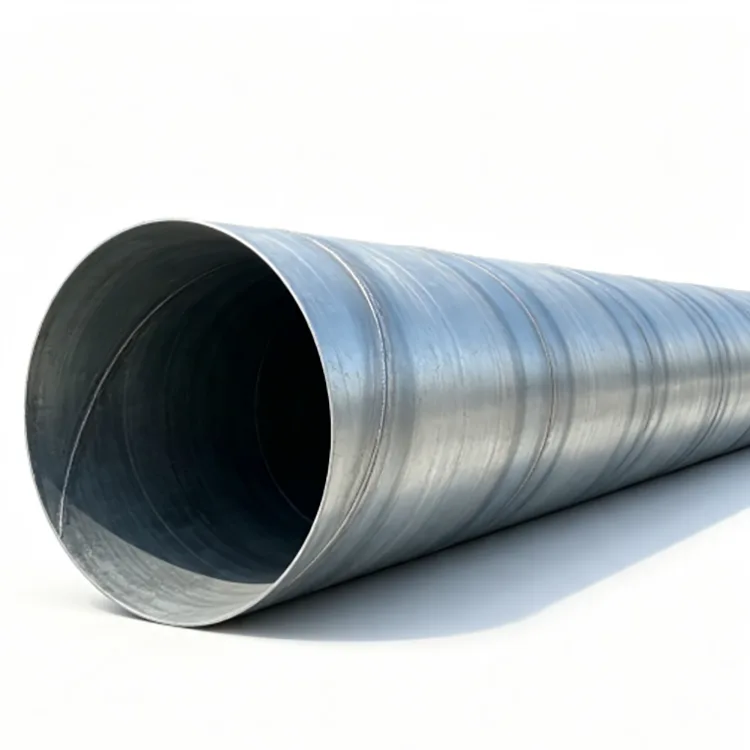

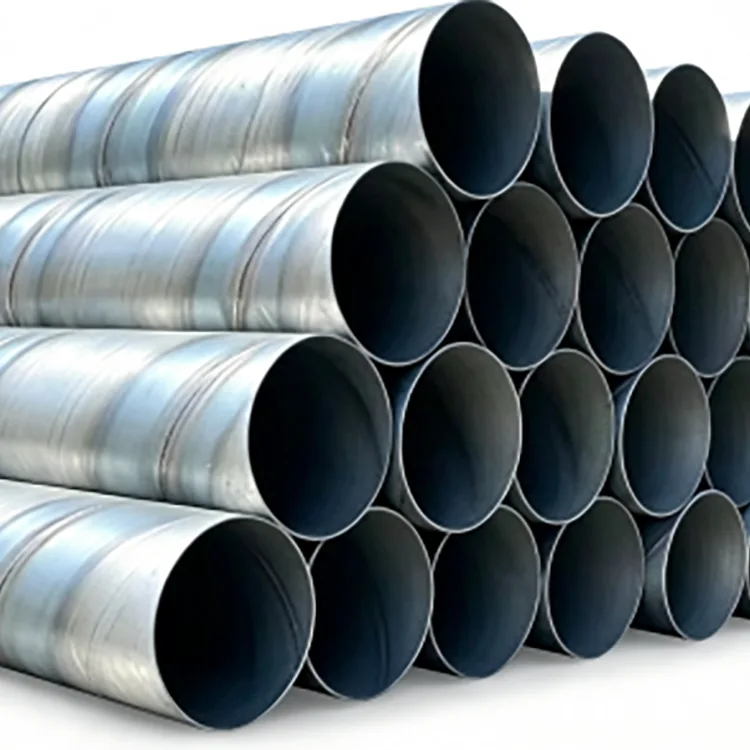

Il motivo principale per utilizzare un tubo in acciaio a spirale è la sua capacità di combinare un grande diametro di flusso con una produzione pratica di sezioni di parete più pesanti. Il nastro d'acciaio viene formato in modo continuo in una sezione cilindrica e saldato lungo una cucitura a spirale. Dopo la saldatura e la finitura dimensionale, il tubo completo può essere zincato a caldo per fornire protezione dalla corrosione sulle superfici interne ed esterne.
Questa costruzione rende il tubo particolarmente adatto per condotte idriche di grande diametro, sistemi di drenaggio, lavori di fondazione e palificazione, linee di fluidi industriali e tubazioni in acciaio a vista. Per i progetti in cui il tubo rimarrà all'aperto, sottoterra o in un ambiente umido, il rivestimento zincato fornisce un'ulteriore barriera contro l'umidità e la corrosione.
Per gli appalti di ingegneria, i punti importanti non sono solo il diametro del tubo e lo spessore delle pareti. Gli acquirenti devono inoltre confermare la qualità dell'acciaio, i requisiti di ispezione della saldatura, le specifiche di zincatura, la lunghezza del tubo, la preparazione delle estremità e se il tubo finito necessita di flange o altra fabbricazione prima della spedizione.

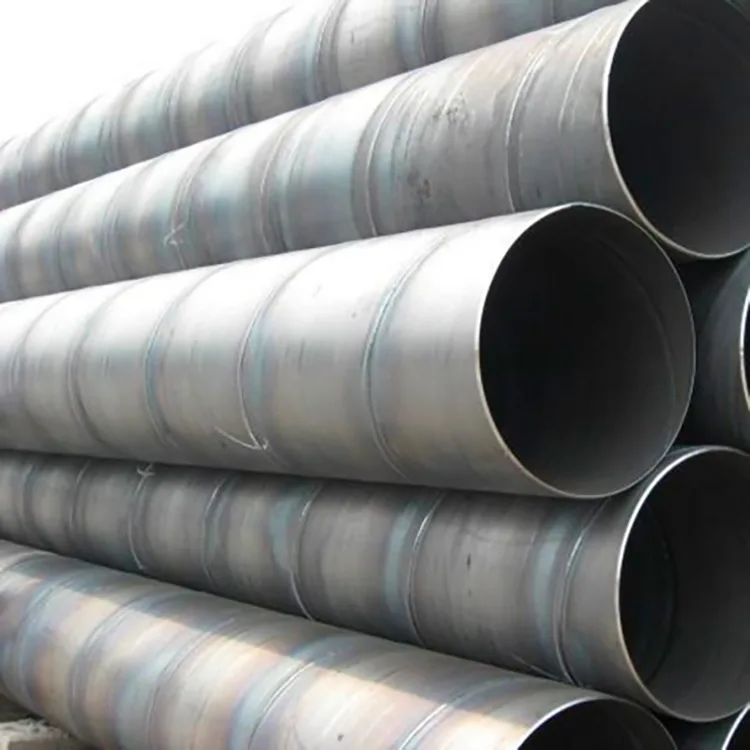

La formatura a spirale consente di produrre tubi di grande diametro da nastri di acciaio mantenendo una struttura cilindrica continua. La sezione risultante ben si adatta ad applicazioni che richiedono elevata portata o grandi dimensioni esterne.
Il processo di saldatura ad arco sommerso su entrambi i lati fornisce una penetrazione controllata della saldatura e una giuntura uniforme lungo il tubo. Per applicazioni a pressione o strutturali, i requisiti di ispezione delle saldature e di prove idrostatiche dovrebbero essere specificati in base al progetto anziché fare affidamento solo sull'aspetto del tubo.
Per le tubazioni interrate, la parete del tubo deve essere scelta anche in base alla pressione interna, al carico esterno del terreno, al carico del traffico, alla profondità di installazione e ai possibili movimenti del terreno. Un diametro maggiore non significa automaticamente una pressione nominale più elevata, pertanto diametro e spessore della parete devono essere selezionati insieme.
|
Articolo |
Gamma/Opzione disponibile |
|
Prodotto |
Tubo in acciaio a spirale zincato a caldo |
|
Grado d'acciaio |
Q235B, Q355B |
|
Materiali opzionali |
Acciaio bassolegato, acciaio resistente agli agenti atmosferici su richiesta |
|
Diametro esterno |
DN200–DN3000 |
|
Spessore della parete |
3,0–20 mm |
|
Lunghezza standard |
6 metri, 12 metri |
|
Lunghezza personalizzata |
3–15 minuti |
|
Rivestimento in zinco |
Standard 80–150 g/m² |
|
Rivestimento in zinco per impieghi gravosi |
180–275 g/m² |
|
Processo di saldatura |
Saldatura ad arco sommerso su due lati |
|
Standard applicabili |
GB/T 9711, SY/T 5037, ASTM A252, EN 10217 |
|
Elaborazione disponibile |
Taglio, smussatura, saldatura di flange, chiusura delle estremità, molatura e protezione aggiuntiva dalla corrosione |

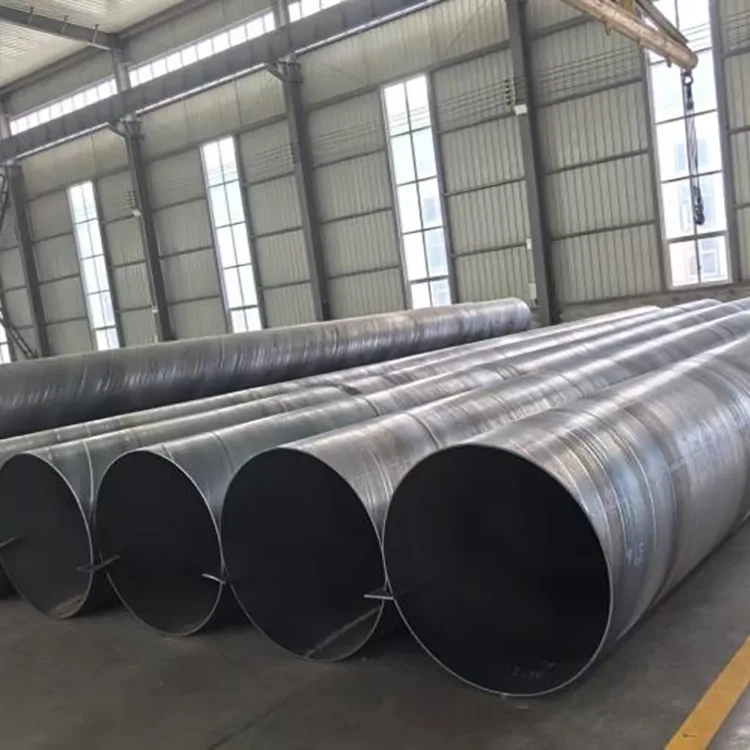

La sequenza di produzione è importante per questo prodotto. Il tubo a spirale viene prima formato e saldato, quindi preparato per la zincatura a caldo. Ciò consente al tubo finito, compreso il corpo saldato e le superfici interne ed esterne accessibili, di ricevere protezione dalla corrosione dopo che le principali operazioni di formatura sono state completate.
Nastro di acciaio laminato a caldo → Ispezione in entrata → Formatura a spirale → Saldatura ad arco sommerso su due lati → Taglio e dimensionamento → Finitura finale → Pretrattamento superficiale → Zincatura a caldo → Raffreddamento e finitura → Ispezione → Imballaggio protettivo
Durante il pretrattamento, lo sgrassaggio, il decapaggio e l'attivazione rimuovono olio, ruggine e ossidi superficiali. Il tubo preparato viene quindi immerso nello zinco fuso a circa 450°C. Dopo il ritiro e il raffreddamento, la superficie zincata viene controllata per verificarne lo stato del rivestimento, la copertura e i difetti visibili.
Per tubi di grosso diametro, la fase di zincatura richiede particolare attenzione all'uniformità del rivestimento e al drenaggio dello zinco dall'interno del tubo. Anche le estremità dei tubi, le aperture e le aree fabbricate devono essere controllate prima della spedizione.
Non esiste un unico spessore di rivestimento di zinco adatto ad ogni progetto.
Per l'approvvigionamento idrico municipale convenzionale, il drenaggio e il servizio generale all'aperto, è possibile prendere in considerazione l'intervallo standard di 80–150 g/m² laddove il carico di corrosione ambientale è moderato.
Per acque reflue, ambienti industriali, siti umidi e applicazioni che richiedono una protezione dalla corrosione più lunga, è possibile specificare 180–275 g/m² ove compatibile con i requisiti di rivestimento del progetto.
Per i progetti costieri esposti alla nebbia salina, si dovrebbe prendere in considerazione un sistema di zinco più pesante insieme alla categoria ambientale effettiva, alle condizioni di drenaggio e alla durata di servizio del progetto. La zincatura può ridurre significativamente la corrosione, ma la scelta del rivestimento non deve essere trattata come un sostituto della valutazione della corrosione specifica del progetto.
Q235B è adatto per molte condutture comunali convenzionali, sistemi di drenaggio e strutture generali in acciaio dove il carico di progetto è moderato.
Q355B è più appropriato quando è richiesta una maggiore resistenza strutturale, come lavori di fondazione pesanti, carichi strutturali maggiori, condizioni di installazione impegnative o progetti in cui la progettazione tecnica specifica acciaio ad alta resistenza.
Per le applicazioni su palificazioni e fondazioni, gli acquirenti dovrebbero fornire il carico richiesto, il metodo di installazione e lo spessore della parete anziché selezionare la qualità solo in base al diametro del tubo.
Una parete da 3–6 mm può essere adatta per molte applicazioni di tubazioni fuori terra o convenzionali quando la pressione e i carichi esterni sono moderati.

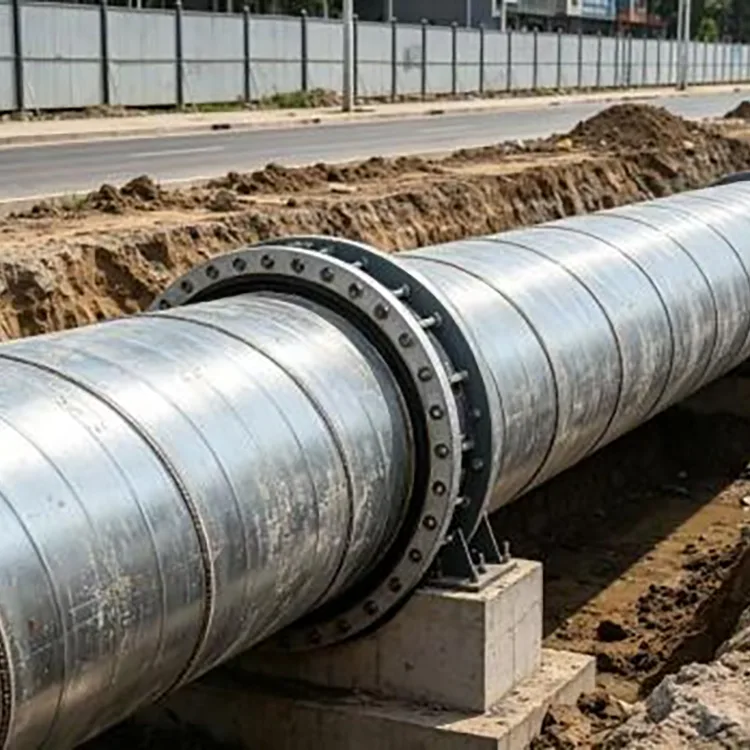

Per condotte interrate, lavori di fondazione, aree a traffico intenso o applicazioni esposte a carichi esterni significativi, potrebbero essere necessarie sezioni più spesse. La gamma di produzione da 3 a 20 mm consente di adattare lo spessore della parete al design.
Per la trasmissione dell'acqua a lunga distanza, le specifiche dovrebbero normalmente includere:
Diametro nominale + spessore parete + qualità dell'acciaio + pressione di progetto + lunghezza del tubo + trattamento finale + requisiti di ispezione
Ciò fornisce al produttore informazioni sufficienti per quotare il tubo corretto invece di fornire solo il diametro nominale.
Utilizzato per la trasmissione dell'acqua urbana, il drenaggio delle acque piovane e il rinnovamento delle condutture. I diametri grandi aiutano a gestire volumi di flusso elevati, mentre la superficie zincata fornisce un'ulteriore protezione dalla corrosione in ambienti esposti o umidi.
Adatto per il trasporto delle acque reflue e le tubazioni degli impianti associati in cui umidità e contaminanti corrosivi possono ridurre la durata dell'acciaio non protetto.
Il tubo a spirale di grande diametro può essere utilizzato per pali di fondazione, supporto delle sponde dei fiumi e altre applicazioni strutturali in cui le dimensioni della sezione e lo spessore delle pareti sono determinati dal carico tecnico e dalle condizioni di installazione.
Utilizzato per fluidi di processo industriali e tubazioni ausiliarie dove il progetto consente l'acciaio zincato e il mezzo chimico è compatibile con il sistema di protezione dello zinco.
Applicabile a condotte esposte, sistemi di supporto costieri e tubazioni legate all'energia eolica. In ambienti con nebbia salina potrebbe essere necessario un rivestimento di zinco più pesante o un sistema di protezione dalla corrosione aggiuntivo.
Può essere preso in considerazione per sistemi ausiliari a bassa pressione idonei quando lo standard di progetto applicabile, la compatibilità media e i requisiti di pressione consentono il tubo a spirale zincato. Il servizio del gas dovrebbe sempre seguire lo standard specificato per il gasdotto anziché fare affidamento esclusivamente sulla zincatura.
Per un progetto standard di drenaggio o acqua comunale, il Q235B con rivestimento in zinco convenzionale e spessore della parete di 3–6 mm può fornire un pratico punto di partenza. La selezione finale dovrebbe seguire la progettazione idraulica e strutturale.
Per le acque reflue e gli ambienti industriali, prendere in considerazione un rivestimento di zinco più pesante nell'intervallo 180–275 g/m² e aumentare lo spessore della parete dove lo richiedono carichi esterni o di pressione.
Per le località costiere e con nebbia salina, non specificare semplicemente un tubo zincato standard. La categoria di corrosione, il rivestimento di zinco, il sistema di rivestimento aggiuntivo e la durata di servizio prevista dovrebbero essere esaminati insieme.
Per pali di ponti, strutture sulle rive di fiumi e lavori di fondazione, è possibile selezionare Q355B e sezioni di pareti più pesanti quando richiesto dal progetto strutturale. Q345B potrebbe essere disponibile anche per progetti che richiedono specificamente tale grado.
Per trasmissioni ad alta pressione o a lunga distanza, specificare nell'ordine di acquisto i controlli non distruttivi di saldatura, i test idrostatici, la tolleranza dimensionale e la preparazione delle estremità. Questi requisiti sono più importanti dell’utilizzo di una descrizione generica come “tubo a spirale per carichi pesanti”.
Un'ispezione professionale per i tubi a spirale in acciaio zincato a caldo dovrebbe coprire più della superficie dello zinco.
Le informazioni sulla qualità dell'acciaio e sul calore devono essere verificate rispetto al certificato del materiale. Il diametro del tubo, lo spessore della parete, la rotondità, la lunghezza e le condizioni delle estremità devono quindi essere verificati rispetto alle specifiche di acquisto.
La saldatura a spirale è un altro punto critico di ispezione. A seconda del progetto, possono essere inclusi l'ispezione visiva, i test ultrasonici, i test radiografici e i test idrostatici. Per le condotte in pressione, il metodo di ispezione e i criteri di accettazione dovrebbero essere concordati prima della produzione.
È necessario controllare la superficie zincata per verificare la copertura del rivestimento, le aree nude visibili, l'eccessivo accumulo di zinco e i danni da manipolazione. Se il tubo verrà tagliato, smussato o saldato dopo la zincatura, le aree di zinco interessate dovranno essere riparate utilizzando un adeguato sistema ricco di zinco.
Il tubo può essere fornito in lunghezze diritte standard o lavorato secondo il disegno di installazione.
Le lavorazioni disponibili comprendono il taglio a lunghezza fissa, la smussatura delle estremità dei tubi, la saldatura delle flange, la chiusura delle estremità, la rettifica e un ulteriore trattamento di protezione dalla corrosione. Per i progetti che utilizzano sezioni di tubi prefabbricate, fornire i disegni prima della produzione aiuta a ridurre i tagli e le saldature sul campo.
Per gli ordini all'ingrosso, gli acquirenti possono anche specificare diametri, spessori di parete e lunghezze diversi all'interno dello stesso programma di progetto. Ciò è utile per i pacchetti di condotte municipali in cui le linee principali, le diramazioni e le sezioni strutturali richiedono specifiche diverse.
La zincatura a caldo può estendere sostanzialmente il periodo di protezione dalla corrosione rispetto all'acciaio non protetto, ma la durata è controllata dall'ambiente, dal rivestimento di zinco, dalla chimica dell'acqua, dalle condizioni del terreno, dai danni meccanici e dalla manutenzione.
Come riferimento generale per la gamma di prodotti fornita, la durata di servizio prevista può raggiungere oltre 20 anni in condizioni interne, mentre le applicazioni esterne, interrate e per le acque reflue sono comunemente considerate nell'intervallo 10-15 anni in condizioni adeguate. I progetti esposti a forti nebbie saline o sostanze chimiche aggressive dovrebbero utilizzare una valutazione della corrosione specifica del progetto anziché fare affidamento su un numero di durata di servizio fisso.
I tubi spiralati di grandi dimensioni richiedono un imballaggio che protegga sia il corpo del tubo che la superficie zincata durante la movimentazione e il trasporto.
Le estremità dei tubi possono essere protette con protezioni o anelli protettivi, mentre i tubi in bundle sono fissati con cinghie di acciaio e separati o imbottiti dove necessario per ridurre l'impatto e i danni alla superficie. Per le spedizioni di esportazione, è possibile aggiungere imballi impermeabili e disposizioni di carico stabili in base al metodo di spedizione.
R: Un normale tubo anticorrosione si basa normalmente su un sistema di rivestimento esterno, mentre un tubo a spirale zincato a caldo utilizza un rivestimento di zinco legato metallurgicamente per la protezione dalla corrosione. Il sistema appropriato dipende dal fatto che il tubo sia esposto, interrato, sommerso o utilizzato con un fluido specifico.
R: Sì. La gamma fornita è DN200–DN3000, con spessori di parete da 3,0–20 mm. Diametri non standard, spessori delle pareti e lunghezze fisse possono essere discussi in base ai disegni e ai requisiti del progetto.
R: Può essere preso in considerazione per applicazioni interrate idonee, ma è necessario valutare la chimica del suolo, l'umidità, il drenaggio, il carico esterno e i requisiti di rivestimento. In caso di terreni aggressivi può essere necessario un ulteriore sistema di protezione dalla corrosione.
R: Il tubo saldato a spirale può essere prodotto per applicazioni a pressione quando il tipo di acciaio, lo spessore della parete, il processo di saldatura e i requisiti di ispezione sono specificati in modo appropriato. Per le condotte in pressione, i controlli NDT di saldatura e i test idrostatici devono essere confermati nelle specifiche di acquisto.
R: Sì. La saldatura delle flange, la smussatura, il taglio a lunghezza fissa e altri trattamenti finali possono essere organizzati prima della spedizione in base ai disegni.
R: Per ambienti con maggiore corrosione è possibile prendere in considerazione un rivestimento più pesante, compreso tra 180 e 275 g/m², ma i progetti costieri dovrebbero essere valutati in base all'effettiva esposizione alla nebbia salina e alla durata di servizio richiesta. Un rivestimento aggiuntivo può essere appropriato per condizioni severe.
R: Sì. Possono essere forniti diversi gradi di acciaio in base al progetto strutturale o della tubazione. Ciascuna specifica deve essere chiaramente identificata nell'ordine di acquisto e nella documentazione del materiale.
R: Certificati dei materiali, registri di ispezione e altri documenti di qualità possono essere forniti in base ai requisiti dell'ordine e del progetto. Se richiesto dall'acquirente, è inoltre possibile organizzare un'ispezione da parte di terzi.
Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. supporta ordini all'ingrosso di tubi in acciaio saldati a spirale per progetti municipali, infrastrutturali, industriali e all'estero. Gli acquirenti possono fornire la pianificazione delle tubazioni, i disegni o un semplice elenco di specifiche per il preventivo.
Per gli ordini di progetto, l'ambito della fornitura può includere la selezione della qualità dell'acciaio, il dimensionamento dei tubi, la produzione a lunghezza fissa, l'ispezione delle saldature, la zincatura, la lavorazione finale, l'imballaggio e il coordinamento della spedizione. Ciò è particolarmente utile quando è necessario fornire diverse specifiche di tubazioni nell'ambito di un unico programma di progetto.
