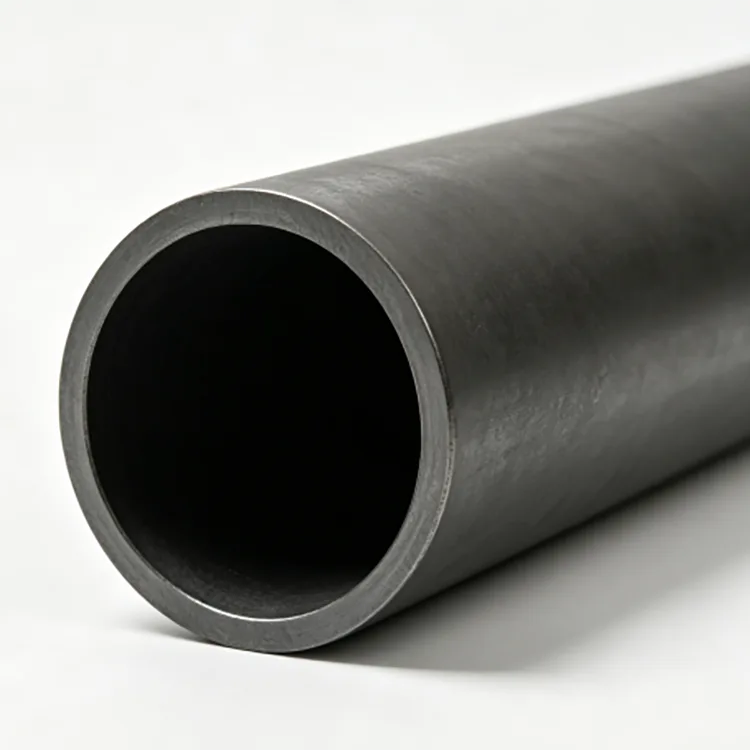

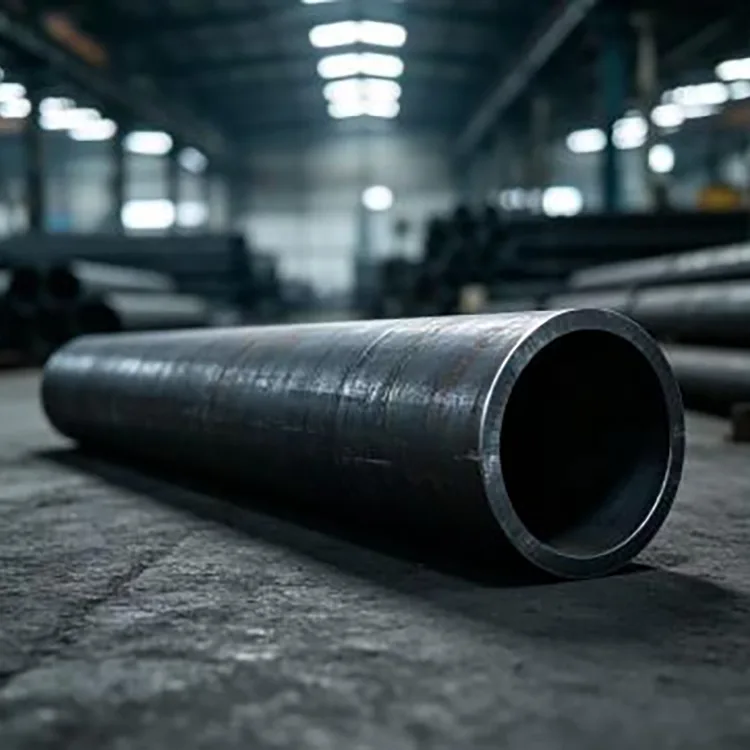

I tubi senza saldatura in acciaio al carbonio per sistemi di condotte sono realizzati da una solida billetta di acciaio anziché da una striscia di acciaio con una cucitura saldata longitudinale. La billetta viene riscaldata, forata per formare un guscio cavo e successivamente laminata o trafilata a freddo per ottenere il diametro e lo spessore di parete richiesti.
Per i sistemi di tubazioni, la ragione principale per utilizzare tubi senza saldatura non è semplicemente la loro “resistenza maggiore”. La sua struttura elimina il cordone di saldatura longitudinale presente nei tubi saldati, che può rappresentare una considerazione importante per alcune applicazioni ad alta pressione, alta temperatura o con servizi critici.
Il tubo finito può essere fornito nero, decapato e passivato, lucidato, rivestito con olio antiruggine o trattato con altra protezione superficiale concordata. La specifica finale dovrebbe essere basata sul mezzo, sulla temperatura, sulla pressione, sul metodo di connessione e sullo standard applicabile della tubazione.
|
Articolo |
Specifica |
|
Prodotto |
Tubi senza saldatura in acciaio al carbonio per sistemi di tubazioni |
|
Materiali principali |
20#, Q235B, Q345B, A106 Gr.B, A53 Gr.B |
|
Diametro esterno |
21–630 mm |
|
Spessore della parete |
1–50 mm |
|
Lunghezza standard |
6 metri / 12 metri |
|
Lunghezza personalizzata |
Disponibile |
|
Intervallo di pressione |
0,6–32 MPa come intervallo di riferimento fornito, soggetto a dimensioni del tubo, spessore della parete, materiale e codice di progettazione |
|
Intervallo di temperatura |
Da -20°C a 450°C come riferimento del prodotto fornito; la temperatura di servizio effettiva consentita dipende dal materiale e dallo standard applicabile |
|
Superficie |
Nero, decapato e passivato, lucidato, olio antiruggine, zincato |
|
Elaborazione |
Taglio, smussatura, filettatura, foratura e altre lavorazioni concordate |
L'acciaio al carbonio 20# è comunemente utilizzato per il trasporto generale di fluidi e applicazioni meccaniche convenzionali.
Q235B è adatto per applicazioni strutturali e di supporto generali in cui il progetto richiede questo grado.
Q345B può essere preso in considerazione per applicazioni che richiedono una resistenza maggiore, in base alle specifiche del tubo applicabili.
A106 Gr.B è una scelta comune per i tubi in acciaio al carbonio senza saldatura utilizzati in servizi ad alta temperatura. ASTM A106/A106M-26 riguarda i tubi in acciaio al carbonio senza saldatura per servizi ad alta temperatura e comprende requisiti per prove meccaniche, prove idrostatiche e prove elettriche non distruttive.
A53 Gr.B appartiene a una specifica di tubi più ampia che copre sia i tubi neri senza saldatura che quelli saldati e quelli zincati a caldo, pertanto l'acquirente deve dichiarare chiaramente che il prodotto richiesto è senza saldatura. ASTM A53/A53M-24 copre NPS 1/8 fino NPS 26 e include requisiti di ispezione idrostatica e di altro tipo.
Standard diversi sono destinati a servizi diversi.
Per il trasporto generale di liquidi in Cina, GB/T 8163-2018 è lo standard attuale per i tubi in acciaio senza saldatura per il servizio di liquidi.
Per il servizio ad alta temperatura, ASTM A106/A106M è specificamente destinato ai tubi in acciaio al carbonio senza saldatura per servizio ad alta temperatura.
Per il cracking del petrolio e le relative applicazioni in forni petrolchimici, scambiatori di calore e tubazioni in pressione, GB 9948-2013 copre i tubi di acciaio senza saldatura per il cracking del petrolio.
Questo è il motivo per cui un'indagine sulla tubazione dovrebbe indicare il mezzo di servizio e la temperatura operativa, non solo il diametro esterno e lo spessore delle pareti.
La gamma di prodotti fornita copre 0,6–32 MPa e da -20°C a 450°C, ma questi non devono essere trattati come un valore nominale universale per ogni tubo.
La pressione ammissibile dipende dal diametro esterno, dallo spessore della parete, dal tipo di acciaio, dalla temperatura di progetto, dalla tolleranza alla corrosione, dalla configurazione del giunto e dal codice di progettazione in vigore.
Anche la temperatura influisce sulle prestazioni del materiale. Un tubo adatto al servizio idrico a temperatura normale non può essere utilizzato automaticamente per vapore ad alta temperatura semplicemente perché lo spessore della parete è lo stesso.
Per i sistemi ad alta temperatura, lo standard del materiale e il codice di progettazione dovrebbero quindi essere confermati prima dell'acquisto.
L'assenza di una saldatura longitudinale è utile nelle applicazioni in cui la parete del tubo deve fornire un corpo continuo attorno alla circonferenza.
Per molti sistemi ordinari a bassa pressione, i tubi saldati possono essere più economici.
Il tubo senza saldatura diventa più rilevante quando il progetto richiede specifiche senza saldatura a causa della pressione, della temperatura, della criticità del servizio o del codice applicabile.
Questa distinzione è importante per gli appalti. "Senza giunture" dovrebbe essere un requisito nelle specifiche di acquisto quando il progetto tecnico lo richiede, piuttosto che un presupposto basato sull'aspetto del tubo.
Per il trasporto di fluidi, la caduta di pressione è influenzata dal diametro interno, dalla lunghezza del tubo, dalla portata, dalla viscosità del fluido, dai raccordi e dalle condizioni della superficie interna.
Un diametro interno maggiore può ridurre la velocità del flusso e la perdita di attrito, mentre un diametro inferiore può aumentare la domanda di pompaggio.
Per questo motivo, il dimensionamento del tubo deve essere basato sulla portata richiesta e sulla caduta di pressione consentita. Lo spessore della parete dovrebbe quindi essere controllato separatamente per quanto riguarda la pressione e i requisiti meccanici.
Fornisce resistenza alla pressione, consente una tolleranza alla corrosione dove richiesto, contribuisce alla rigidità meccanica e influisce sulla capacità di carico esterno della tubazione.
La gamma fornita è 1–50 mm, con la serie di pressione SCH disponibile per ordini di progetto idonei.
Un muro più spesso non è automaticamente migliore. Aumenta il peso del materiale, i costi e talvolta i requisiti di saldatura o piegatura. Lo spessore corretto dovrebbe derivare dalla pressione di progetto, dalla temperatura, dalla qualità del materiale e dalla tolleranza alla corrosione.

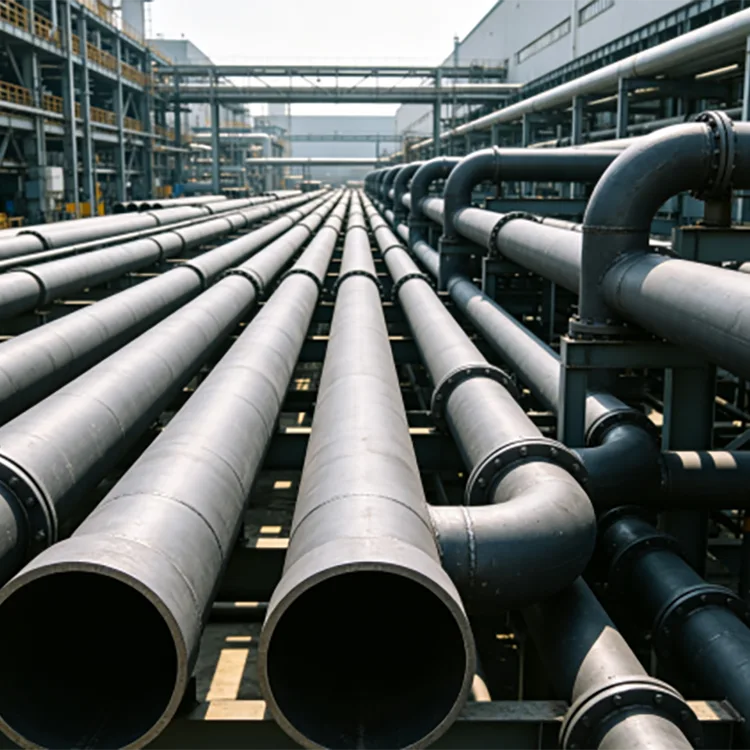

I tubi senza saldatura in acciaio al carbonio per sistemi di condotte vengono utilizzati in diversi sistemi industriali.
Nelle centrali elettriche, può essere utilizzato per sistemi di tubazioni ausiliarie, vapore e acqua selezionati dove il materiale e la temperatura nominale sono idonei.

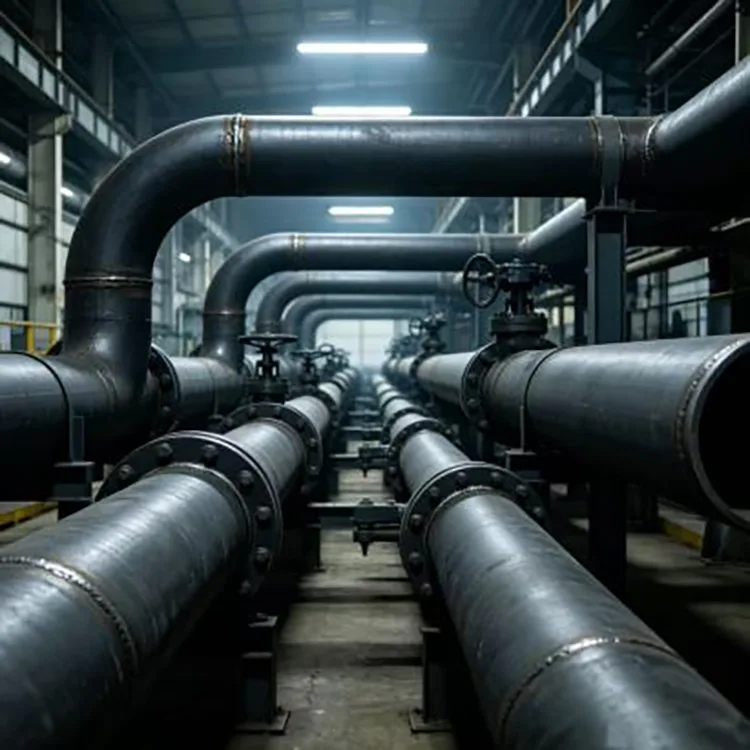

Negli impianti chimici viene utilizzato per tubazioni di processo, sistemi di trasferimento di calore e collegamenti di apparecchiature con un'adeguata selezione dei materiali.

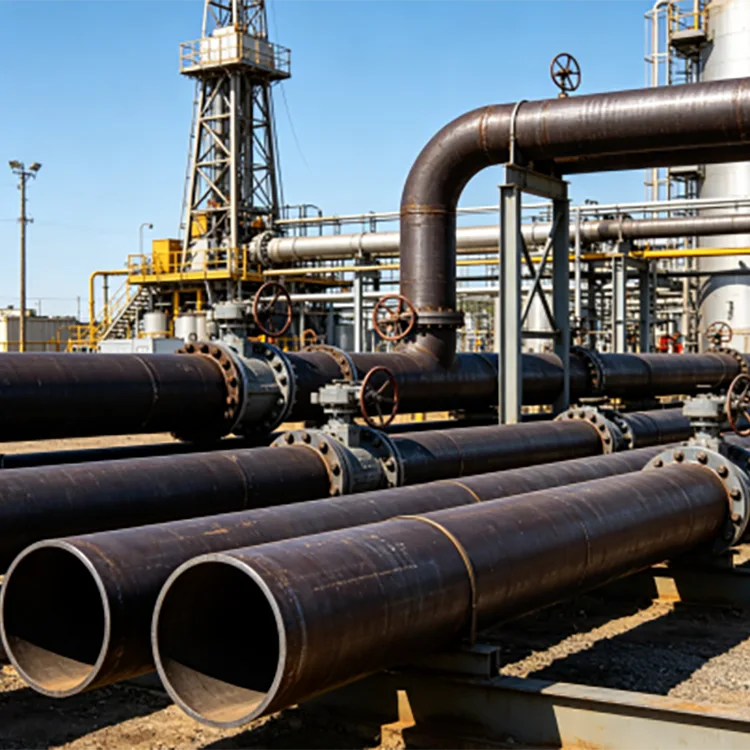

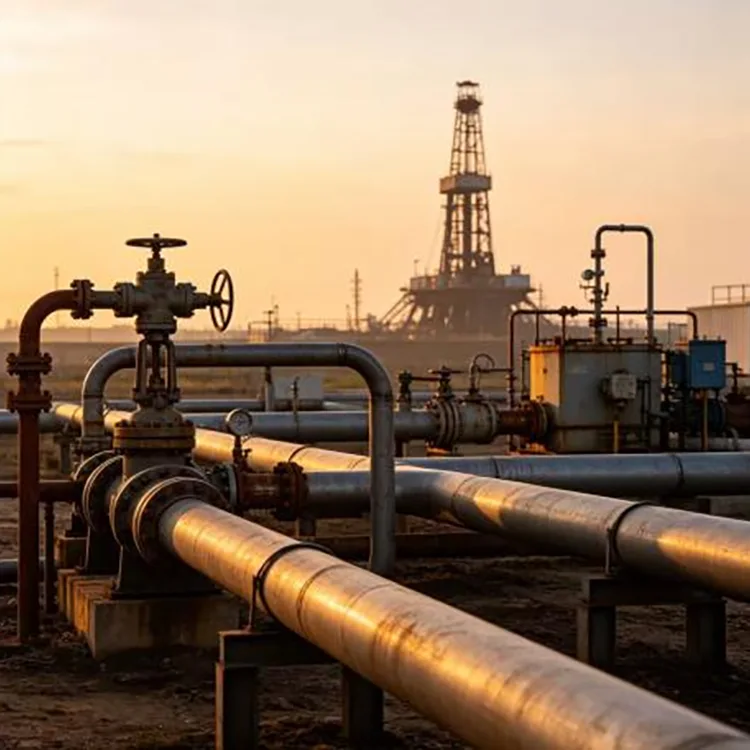

Negli impianti petroliferi e del gas, i tubi senza saldatura possono essere utilizzati in linee di pressione e di processo selezionate laddove il grado e lo standard specificati lo consentono.
Nelle apparecchiature meccaniche, può fungere da tubazioni idrauliche, tubazioni per apparecchiature e collegamenti di pressione.
Nelle utenze industriali, viene utilizzato per aria compressa, acqua e altri fluidi di processo in base ai requisiti di servizio applicabili.
Per le tubazioni ad alta temperatura, il tubo deve essere selezionato in base al requisito di temperatura all'indietro.
Se una linea trasporta vapore ad alta temperatura o un altro mezzo di processo caldo, l'acquirente deve confermare il tipo di materiale, la temperatura di progettazione, la pressione, la disposizione dell'isolamento e il margine di espansione.
ASTM A106/A106M-26 copre specificamente i tubi in acciaio al carbonio senza saldatura per servizi ad alta temperatura e richiede che il tubo sia adatto per operazioni come piegatura, flangiatura e saldatura se adeguatamente specificato.
Un tubo del fluido per uso generale non deve essere sostituito con uno per alte temperature semplicemente perché la dimensione nominale è identica.
I tubi in acciaio senza saldatura possono essere utilizzati in sistemi di tubazioni interrate, ma la superficie in acciaio nero non fornisce protezione dalla corrosione sotterranea a lungo termine.
Per il servizio interrato, la protezione esterna può comprendere idonei rivestimenti anticorrosivi, sistemi di avvolgimento o misure di protezione catodica secondo il progetto.
Il terreno stesso può essere una significativa fonte di corrosione. Il contenuto di umidità, il pH, i sali, il drenaggio e le condizioni di correnti vaganti influiscono tutti sulla protezione richiesta.
Se la tubazione trasporta internamente un mezzo corrosivo, è necessario considerare anche la compatibilità dei materiali interni.
Il tubo può essere fornito in diverse condizioni superficiali.
Nero: la normale condizione non trattata per molte applicazioni di fabbricazione e tubazioni industriali.
Decapato e passivato: utile quando è richiesta una superficie più pulita.
Lucido: selezionato per applicazioni in cui la finitura superficiale ha un ruolo specifico.
Olio antiruggine: utile per la protezione durante lo stoccaggio e il trasporto.
Zincato a caldo: disponibile per applicazioni adatte dove è richiesta protezione dalla corrosione atmosferica esterna.
Il trattamento superficiale finale dovrebbe essere selezionato in base al mezzo e all'ambiente di servizio piuttosto che applicato come aggiornamento generale.
Per l'installazione della tubazione, le estremità del tubo possono essere preparate in base al metodo di connessione.
Le estremità lisce sono adatte per determinati collegamenti saldati.
Le estremità smussate possono essere preparate per la saldatura di testa.
Le estremità filettate possono essere predisposte per adatte applicazioni di diametro inferiore.
Il taglio a lunghezza fissa può anche ridurre la fabbricazione sul campo quando il disegno della tubazione è già finalizzato.
Laddove il tubo verrà saldato in un sistema a pressione, la preparazione finale dovrà seguire la procedura di saldatura e la progettazione del giunto del progetto.
Per una conduttura in pressione, il solo controllo estetico non è sufficiente.
Il piano di ispezione può includere la verifica dei materiali, la misurazione dimensionale, l'ispezione visiva, il test idrostatico e un adeguato esame non distruttivo secondo lo standard selezionato.
ASTM A106/A106M-26 include nel suo ambito i requisiti di prove elettriche di trazione, flessione, appiattimento, idrostatiche e non distruttive.
ASTM A53/A53M-24 comprende anche disposizioni sui test elettrici non distruttivi, di tensione, di piegatura, di appiattimento e per i tubi coperti da tale specifica.
Per un ordine di progetto, l'acquirente dovrebbe definire i test richiesti prima della produzione anziché tentare di aggiungerli dopo la spedizione.
Il materiale viene controllato dall'acciaio in entrata attraverso l'ispezione del tubo finito.
La composizione chimica e l'identità del materiale vengono verificate rispetto al grado specificato. Diametro, spessore della parete, lunghezza e rettilineità vengono controllati durante l'ispezione del prodotto finito.
Per gli ordini critici, l'ispezione aggiuntiva può includere test idrostatici e controlli non distruttivi secondo lo standard selezionato.
I certificati dei materiali devono corrispondere al lotto di produzione effettivo. Se il progetto richiede una verifica indipendente, è possibile organizzare un'ispezione da parte di terzi prima della spedizione.
|
Applicazione |
Direzione iniziale tipica |
|
Trasporto generale di liquidi |
20# e requisiti GB/T 8163 applicabili |
|
Tubazioni industriali generali |
20# o equivalente specificato |
|
Applicazione strutturale/meccanica ad alta resistenza |
Q345B ove consentito |
|
Servizio ad alta temperatura |
A106 Gr.B o grado per alte temperature specifico del progetto |
|
Servizio petrolifero/petrolchimico |
Selezionare lo standard petrolifero o petrolchimico applicabile |
|
Conduttura interrata |
Specifiche del tubo + protezione anticorrosione esterna |
|
Sistema ad alta pressione |
Confermare la pressione di progetto, la temperatura, lo spessore della parete e il codice applicabile |
Queste sono indicazioni di approvvigionamento piuttosto che sostituti della progettazione della pipeline.
Il percorso di produzione dei tubi senza saldatura inizia con una billetta solida.
Billette d'acciaio → riscaldamento → perforazione rotativa → laminazione a caldo / dimensionamento → trattamento termico dove richiesto → raddrizzatura → taglio → ispezione → finitura → imballaggio
Per alcune dimensioni e specifiche, la trafilatura o laminazione a freddo può essere utilizzata dopo la fase di lavorazione a caldo per ottenere dimensioni e requisiti di superficie più ristretti.
Il percorso di produzione effettivo dipende dalle dimensioni, dalla qualità e dallo standard ordinato del tubo.
La rete di fornitura dell'acciaio di Tianjin Daqiuzhuang supporta l'approvvigionamento, l'ispezione, il taglio, la lavorazione dei tubi e la logistica per gli ordini di progetto.
La gamma disponibile copre un diametro esterno di 21–630 mm e uno spessore di parete di 1–50 mm, con lunghezze standard di 6 me 12 m e lunghezze personalizzate per i requisiti di progetto.
I materiali possono essere organizzati in base al servizio previsto, inclusi 20#, Q235B, Q345B, A106 Gr.B e A53 Gr.B dove lo standard selezionato consente il grado.
Per i progetti di tubazioni, l'ordine può includere il taglio, la smussatura, la preparazione della superficie e altre lavorazioni concordate prima della consegna.
Certificati dei materiali e registri di ispezione possono essere forniti in base ai requisiti di acquisto, con possibilità di ispezione di terze parti per progetti che richiedono una verifica indipendente.
Per gli ordini di esportazione, il raggruppamento dei tubi, la protezione sensibile all'umidità, il caricamento dei container e la documentazione possono essere coordinati attraverso la rete logistica di Tianjin.
Un'indagine utile dovrebbe includere il mezzo della tubazione, la pressione di progetto, la temperatura di progetto, lo standard del tubo, il tipo di acciaio, il diametro esterno, lo spessore della parete, la lunghezza e la quantità.
Per esempio:
GB/T 8163 / 20# / senza soluzione di continuità / 114,3 × 8 mm / 6 m / conduttura dell'acqua / 100 MT
Per il servizio ad alta temperatura:
ASTM A106 Gr.B / senza saldatura / 8 pollici / SCH40 / 12 m / linea di processo ad alta temperatura
Queste informazioni consentono al fornitore di identificare il prodotto corretto invece di abbinare l'ordine solo in base al diametro.
Il tubo senza saldatura non presenta cordoni di saldatura longitudinale ed è specifico per numerose applicazioni di pressione, temperatura e servizi critici. La sua necessità dipende dal codice del progetto e dalle condizioni operative.
La gamma fornita comprende 20#, Q235B, Q345B, A106 Gr.B e A53 Gr.B, soggetti allo standard di prodotto applicabile.
Sì, quando il materiale e lo standard selezionati sono adatti alla temperatura e alla pressione di progetto. ASTM A106 è specificamente destinato ai tubi in acciaio al carbonio senza saldatura per servizi ad alta temperatura.
L'intervallo di riferimento del prodotto fornito raggiunge i 32 MPa, ma la pressione di esercizio consentita deve essere calcolata per il diametro effettivo, lo spessore della parete, il materiale, la temperatura e il codice di progettazione.
L'intervallo di riferimento fornito è compreso tra -20°C e 450°C. Questa non è una valutazione universale per tutti i gradi e dimensioni; lo standard del materiale applicabile e il codice di progettazione determinano la temperatura di servizio effettiva consentita.
Sì, ma l'acciaio al carbonio non trattato dovrebbe normalmente ricevere un'adeguata protezione anticorrosione esterna per il servizio interrato. La chimica del suolo e le condizioni di umidità dovrebbero essere prese in considerazione nella progettazione della corrosione.
SÌ. Gli spessori delle pareti della serie pressione come SCH40 possono essere forniti ove compatibile con la dimensione e lo standard del tubo selezionato.
SÌ. Il taglio a lunghezza fissa e la smussatura delle estremità possono essere organizzati in base ai disegni della tubazione e ai requisiti di saldatura.
Non come una sostituzione automatica. I gradi appartengono a specifiche diverse e hanno requisiti diversi. Il tubo deve soddisfare lo standard specificato dal progetto della tubazione.
GB/T 8163-2018 è l'attuale standard cinese per i tubi in acciaio senza saldatura per servizi liquidi.
A53/A53M copre sia tubi senza saldatura che saldati. Se è richiesto un tubo senza saldatura, l'ordine di acquisto deve specificare esplicitamente il prodotto senza saldatura.
Possono essere forniti certificati dei materiali, registrazioni di ispezioni dimensionali e rapporti di prova concordati. Test idrostatici, test non distruttivi e ispezioni di terze parti possono essere organizzati in base alle specifiche del progetto.
