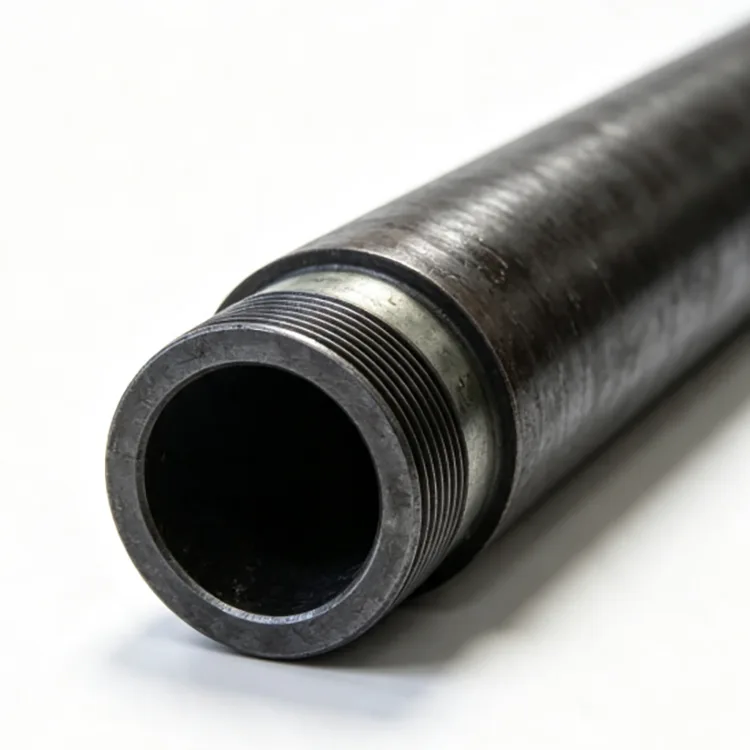

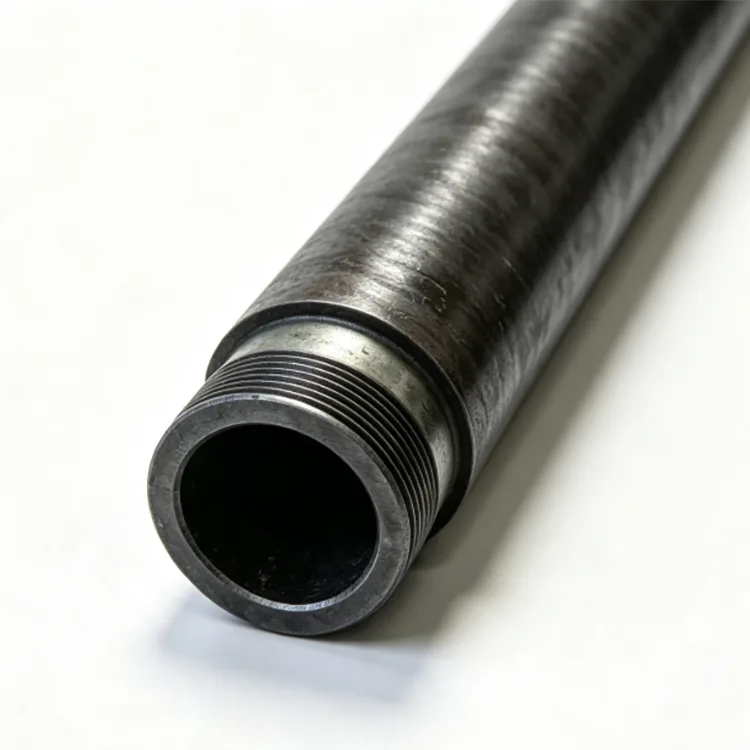

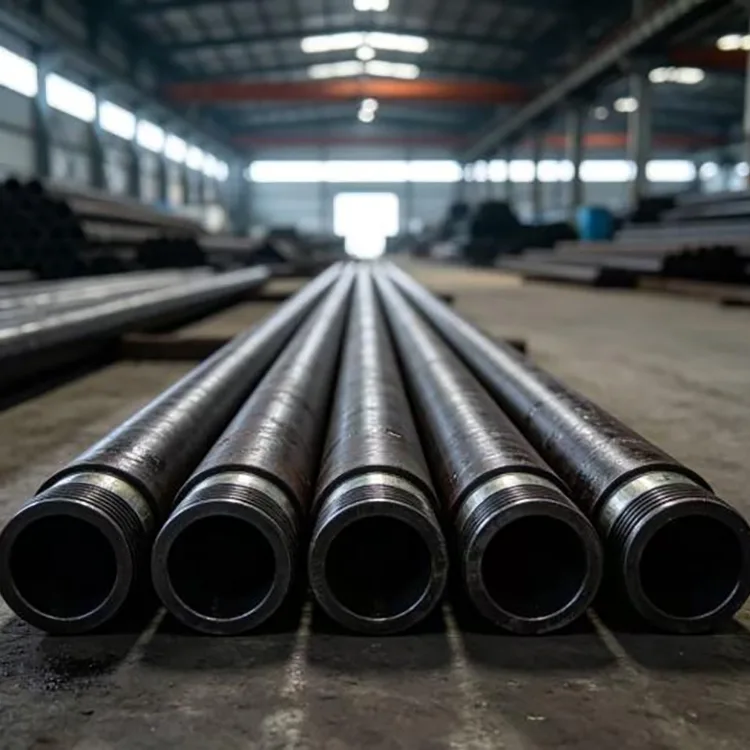

La tubazione petrolifera senza saldatura per giacimenti petroliferi è il tubo attraverso il quale i fluidi prodotti viaggiano verso la superficie o i fluidi iniettati entrano nella formazione. La sua scelta è quindi strettamente correlata alla pressione interna, alla composizione del fluido, alla temperatura, alla profondità del pozzo, alle ripetute operazioni di workover e alle prestazioni della connessione.
A differenza dell'involucro, il tubo normalmente non è cementato in modo permanente nel pozzo. Forma un cordone amovibile all'interno dell'involucro e può essere estratto durante le operazioni di manutenzione, stimolazione o workover.
La specifica API 5CT riguarda involucri e tubi, comprese le dimensioni dei tubi, gli spessori delle pareti, i gradi di acciaio e le finiture finali. L'attuale API 5CT 11a edizione presenta successive aggiunte ed errata, inclusa l'Errata 3 di giugno 2026.
Per i progetti cinesi, GB/T 19830-2023 è lo standard attuale per i tubi di acciaio utilizzati come rivestimenti o tubazioni nei pozzi di petrolio e gas.
|
Articolo |
Fornitura tipica |
|
Standard |
API 5CT/GB/T 19830-2023 |
|
Gradi |
H40, J55, K55, N80, L80, P110, C90, T95, Q125 e altri gradi specificati |
|
Diametro esterno |
26,7–114,3 mm (1,05–4½") |
|
Dimensioni comuni |
1.9", 2⅜", 2⅞", 3½", 4", 4½" |
|
Produzione |
Senza soluzione di continuità |
|
Connessioni |
NU, EU, IJ e connessioni premium specificate |
|
Lunghezza |
R1, R2, R3 in base alle esigenze dell'ordine |
API 5CT attualmente elenca i gradi tra cui H40, J55, K55, N80, L80, C90, T95, P110 e Q125, insieme a collegamenti di tubi come tubi non ricalcati (NU), tubi ricalcati esterni (EU) e tubi con giunzione integrale (IJ).
H40 può essere utilizzato per alcune applicazioni a basso carico e in pozzi poco profondi dove la sua resistenza inferiore è sufficiente.
J55 e K55 sono comunemente specificati per i pozzi convenzionali. Sono spesso selezionati dove il pozzo non richiede un grado di resistenza più elevato.
N80 fornisce un livello di resistenza più elevato per servizi convenzionali più impegnativi, ma un grado più elevato non lo rende automaticamente adatto ad ambienti acidi.
L80 viene comunemente selezionato laddove vengono specificate le proprietà controllate del materiale e i requisiti di servizio acido. L'esatto tipo L80 deve essere indicato nell'ordine.
Il P110 viene utilizzato laddove è richiesta una resistenza maggiore, compresi pozzi profondi e condizioni di produzione o stimolazione impegnative.
C90 e T95 possono essere selezionati per applicazioni ad alta resistenza in cui la progettazione del pozzo richiede anche le relative prestazioni di servizio acido.
Il tipo di acciaio dovrebbe essere selezionato in base alla progettazione effettiva del pozzo anziché utilizzare la sola profondità come fattore decisivo.
Per un pozzo dolce convenzionale poco profondo o di media profondità, J55 o K55 possono fornire un equilibrio pratico tra resistenza e costo.
Quando la profondità del pozzo, il carico assiale, la pressione o i carichi di stimolazione aumentano, è possibile prendere in considerazione N80 o P110 a seconda del design dell'involucro e del tubo.
Per i pozzi contenenti H₂S, la tubazione deve essere selezionata specificatamente per le condizioni di servizio acido. Qualità, durezza, trattamento termico e requisiti ambientali sono tutti fattori importanti. API 5CT contiene requisiti specifici per diversi gradi utilizzati in servizi impegnativi; pertanto, selezionare semplicemente un grado ad alta resistenza non è una qualifica adeguata per il servizio acido.
Per ambienti ricchi di CO₂ e cloruri, è possibile prendere in considerazione tubi resistenti alla corrosione come L80 13Cr, ove richiesto dalle condizioni del fluido del pozzo. API mantiene inoltre una specifica separata per i prodotti senza saldatura in lega resistente alla corrosione utilizzati come involucri e tubi.
Il collegamento dei tubi influisce sul trasferimento del carico, sulla tenuta e sulla capacità di resistere a ripetute operazioni di corsa e trazione.
Il tubo NU non ricalcato ha un'estremità del tubo non ricalcata ed è comunemente utilizzato per pozzi convenzionali dove le sue prestazioni di connessione sono sufficienti.
Il tubo rovesciato esterno UE aumenta la sezione di connessione ed è comunemente selezionato quando è richiesta una maggiore capacità di trazione.
Le connessioni Premium vengono utilizzate quando il pozzo richiede una migliore tenuta del gas, una maggiore resistenza al carico ripetuto o prestazioni di pressione e temperatura più impegnative. La connessione esatta dovrebbe essere specificata dal progetto anziché utilizzare un nome di connessione proprietario come descrizione generica del prodotto.
Un tipico percorso di produzione di tubi petroliferi senza saldatura per giacimenti petroliferi comprende la preparazione della billetta di acciaio, il riscaldamento, la perforazione, la laminazione a caldo, il dimensionamento, il raffreddamento, la raddrizzatura, il taglio, il trattamento termico ove richiesto, la lavorazione della filettatura e l'ispezione finale.
La lavorazione della filettatura è particolarmente importante perché i tubi vengono ripetutamente montati e smontati durante il servizio. Le dimensioni della filettatura, l'adattamento del giunto, la condizione finale e la misura devono pertanto soddisfare lo standard specificato.
I requisiti di ispezione dipendono dalla qualità, dalle specifiche del prodotto e dall'ordine di acquisto. Possono includere composizione chimica, proprietà di trazione, durezza, ispezione dimensionale, prove di deriva, prove idrostatiche ed esami non distruttivi.
Per i tubi filettati sono importanti anche l'ispezione della filettatura e il controllo del manometro. I registri di ispezione e l'ispezione di terze parti possono essere organizzati in base ai requisiti del progetto.
Tubi e involucri sono entrambi utilizzati nello stesso pozzo ma svolgono compiti diversi.
L'involucro fornisce il supporto del pozzo e l'isolamento della formazione ed è normalmente cementato sul posto. La tubazione è installata all'interno dell'involucro e fornisce il percorso del flusso per i fluidi prodotti o iniettati. I tubi possono essere recuperati durante le operazioni di workover.
Poiché i diametri esterni, i carichi, le connessioni e le funzioni di progettazione sono diversi, l'involucro e i tubi non sono intercambiabili.
Utilizzato per trasportare il petrolio greggio e il gas associato dalla zona di produzione verso la superficie.
Selezionato prestando attenzione alla pressione, alla temperatura, alla composizione del gas e ai requisiti di tenuta delle connessioni.
Utilizzato per stringhe di iniezione in cui il materiale della tubazione e il collegamento devono corrispondere alla qualità dell'acqua iniettata e alle condizioni operative.
La scelta del tubo deve tenere conto dei carichi ripetuti di corsa, trazione, cicli di pressione e stimolazione.
È necessaria maggiore attenzione al carico assiale, all'instabilità, alla resistenza, alle prestazioni della connessione e alle condizioni di pressione.
Le lunghezze della gamma API possono essere selezionate in base al programma di involucri e tubi. R2 è ampiamente utilizzato per ordini di tubi standard, mentre giunti R3 più lunghi possono essere presi in considerazione laddove la progettazione del pozzo e le condizioni di gestione lo consentano.

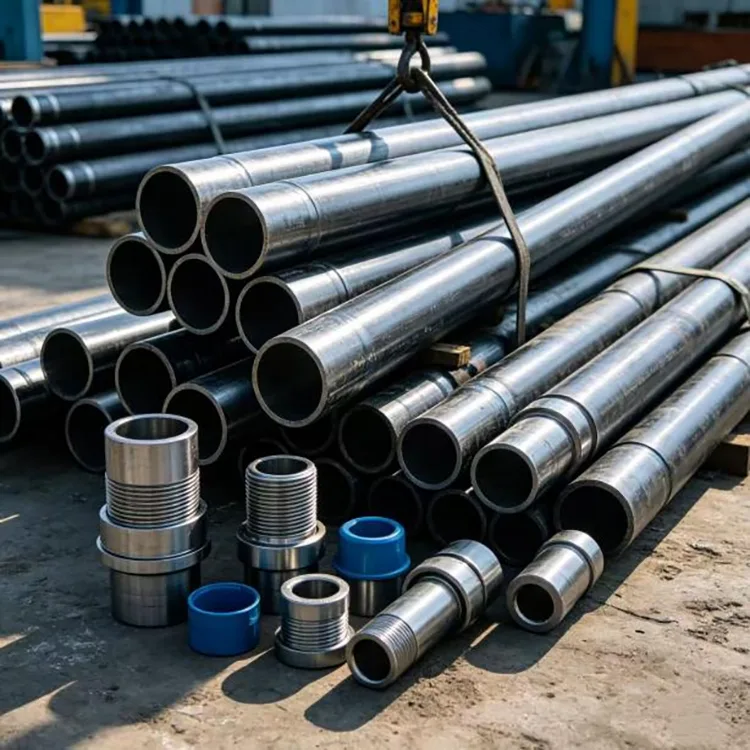

I tubi possono essere forniti lisci o filettati e accoppiati in base alla connessione specificata. Sono disponibili protettori del filo e fascette adeguate per il trasporto e lo stoccaggio.
Per il preventivo, fornire lo standard del tubo, la qualità, il diametro esterno nominale, lo spessore della parete o la designazione del peso, il tipo di connessione, l'intervallo di lunghezza, la quantità e le condizioni di servizio.
Per pozzi acidi o corrosivi, fornire anche informazioni su H₂S, CO₂, cloruro, temperatura e pressione, ove disponibili. Ciò consente di verificare il materiale e la connessione rispetto all'ambiente operativo effettivo anziché selezionarli solo in base alla profondità.
L'involucro è il supporto esterno del pozzo e il tubo di isolamento della formazione, normalmente cementato in posizione. La tubazione è installata all'interno dell'involucro e trasporta i fluidi prodotti o iniettati. I tubi possono essere estratti durante le operazioni di workover.
No. L'API 5CT copre sia i prodotti con involucri o tubi senza saldature che quelli saldati elettricamente. Quando è necessario un tubo senza saldatura, le specifiche di acquisto devono indicare chiaramente il tipo di produzione.
Il tubo NU ha una connessione non deformata ed è comunemente utilizzato per applicazioni convenzionali in cui la capacità di connessione è adeguata. Il tubo EU ha un'estremità rovesciata esternamente e fornisce una sezione di connessione più ampia per applicazioni che richiedono una maggiore capacità di trazione. API 5CT riconosce sia le connessioni dei tubi NU che quelle EU.
Non determinare l’idoneità al servizio acido solo dalla forza. Il servizio H₂S richiede il controllo del grado, del trattamento termico, della durezza e delle condizioni ambientali specificati. I tubi devono essere ordinati in base ai requisiti applicabili per il servizio acido.
Le informazioni di base includono dimensioni del tubo, spessore o peso della parete, qualità dell'acciaio, connessione, lunghezza e quantità. Per una corretta selezione ingegneristica, è necessario fornire anche la profondità del pozzo, la pressione, la temperatura e la composizione del fluido.
SÌ. I tubi possono essere forniti con connessioni API specifiche come NU, EU o IJ, nonché connessioni premium specifiche del progetto, ove applicabile.
