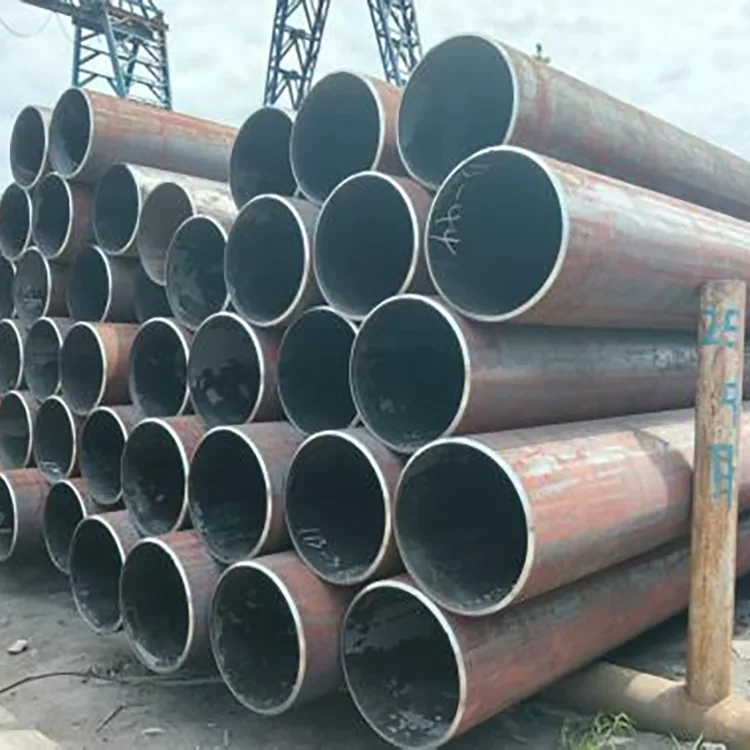

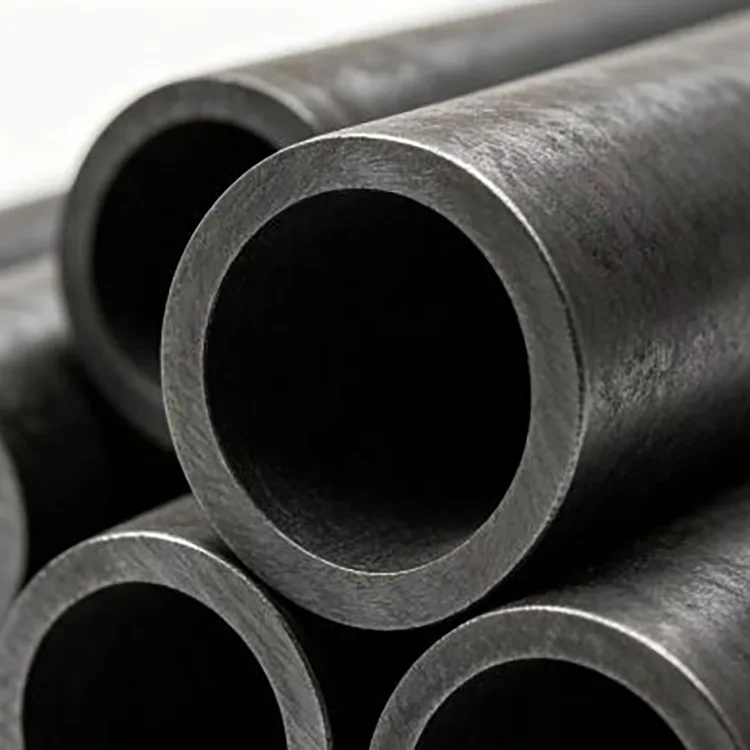

Tubo in acciaio al carbonio senza saldatura per alte temperature

Le tubazioni ad alta temperatura non possono essere selezionate solo in base alle dimensioni del tubo. La temperatura di esercizio, la pressione, il mezzo di servizio, il tempo di funzionamento e la qualità del materiale influiscono tutti sulle prestazioni richieste dal tubo. Questo tubo in acciaio al carbonio senza saldatura per alte temperature è destinato ad applicazioni ad alta temperatura e alta pressione in cui le normali tubazioni in acciaio al carbonio potrebbero non fornire sufficiente stabilità a lungo termine.

Il tubo è prodotto utilizzando la tecnologia di produzione di tubi in acciaio senza saldatura, che conferisce al tubo una struttura continua senza cordoni di saldatura longitudinali. Il riscaldamento, la perforazione, la laminazione, il dimensionamento, il raffreddamento e il raddrizzamento controllati contribuiscono a mantenere una parete del tubo densa e uniforme. Il tubo finito è adatto per vapore ad alta temperatura, acqua calda e fluidi di processo, con opzioni di lavorazione disponibili per diverse esigenze di installazione.

Prestazioni in condizioni di temperatura elevata

L'esposizione a lungo termine al calore può causare la perdita di stabilità dimensionale delle tubazioni in acciaio al carbonio o lo sviluppo di deformazioni quando il materiale e le condizioni operative non corrispondono correttamente. Per questo motivo, il tubo è progettato in base a limiti specifici di temperatura e pressione anziché essere trattato come un tubo senza saldatura per uso generale.

Resistenza al creep ad alta temperatura

In servizio continuo a 425°C, il tubo è progettato per mantenere dimensioni stabili e resistere alla deformazione plastica e all'espansione del diametro. Ciò è particolarmente importante per le tubazioni che rimangono a temperature elevate per lunghi periodi di funzionamento.

Resistenza alla fatica termica

Le tubazioni industriali possono essere soggette a riscaldamento e raffreddamento ripetuti anziché a temperatura costante. Il tubo è progettato per resistere ai cicli termici e ridurre il rischio di fessurazioni associato a ripetuti sbalzi di temperatura.

Prestazioni ad alta temperatura e pressione

La pressione nominale ad alta temperatura è di 10 MPa a una temperatura costante di 425°C. Per un progetto reale, la capacità di pressione dovrebbe comunque essere verificata rispetto alle dimensioni del tubo, allo spessore delle pareti, alla qualità del materiale, alla temperatura di progetto e al codice di ingegneria applicabile.

Struttura materiale uniforme

L'uso di materie prime in acciaio al carbonio controllato e una produzione senza giunture contribuiscono a fornire una parete densa del tubo con una continuità del materiale coerente. Ciò è importante per le applicazioni in cui i difetti localizzati potrebbero diventare un problema in condizioni di temperatura e pressione prolungate.

Specifiche tecniche principali

Selezione dei materiali e degli standard

Il materiale corretto dipende dalla temperatura operativa effettiva e dalle condizioni di servizio. Non è necessario sostituire gradi diversi semplicemente perché le dimensioni nominali dei tubi sono le stesse.

Fino a 350°C

Per le condotte di vapore a media e bassa pressione, olio diatermico e acqua calda, il tubo in acciaio senza saldatura 20G secondo GB 3087 è l'opzione preferita nello schema di selezione fornito.

In alternativa è possibile utilizzare ASTM A106 Gr.B.

GB/T 8163 20# deve essere considerato con cautela ed è destinato a linee diramate non critiche a bassa pressione piuttosto che a un servizio ad alta temperatura.

350–425°C

Per il servizio continuo di vapore ad alta temperatura a lungo termine, utilizzare 20G secondo GB 3087 o ASTM A106 Gr.B secondo il progetto.

Per questo intervallo di temperature, la documentazione del materiale dovrebbe includere le proprietà meccaniche ad alta temperatura richieste e i registri dei test non distruttivi ove specificato dal progetto.

Il GB/T ordinario 8163 20# non deve essere sostituito con un tubo ad alta temperatura specificato semplicemente per ridurre i costi di acquisto.

425–450°C

A questo intervallo di temperature, i tubi in acciaio al carbonio dovrebbero essere presi in considerazione solo per un servizio a breve termine o intermittente.

È necessaria una valutazione del creep e gli intervalli di ispezione dovrebbero essere ridotti qualora venga utilizzato temporaneamente acciaio al carbonio. Per la progettazione ingegneristica formale, è preferibile l'acciaio legato al cromo-molibdeno.

Oltre 450°C

Il tubo senza saldatura in acciaio al carbonio non deve essere utilizzato per un funzionamento a lungo termine a temperature superiori a 450°C.

La guida alla selezione fornita consiglia acciai legati resistenti al calore come:

● 15CrMoG: fino a 510°C

● 12Cr1MoVG — fino a 570°C

La selezione del materiale finale dovrebbe seguire il progetto tecnico effettivo, le condizioni operative e gli standard applicabili.

Dove viene utilizzato

Questo tubo viene utilizzato principalmente in sistemi in cui la temperatura e la pressione vengono mantenute per periodi prolungati.

Le applicazioni tipiche includono:

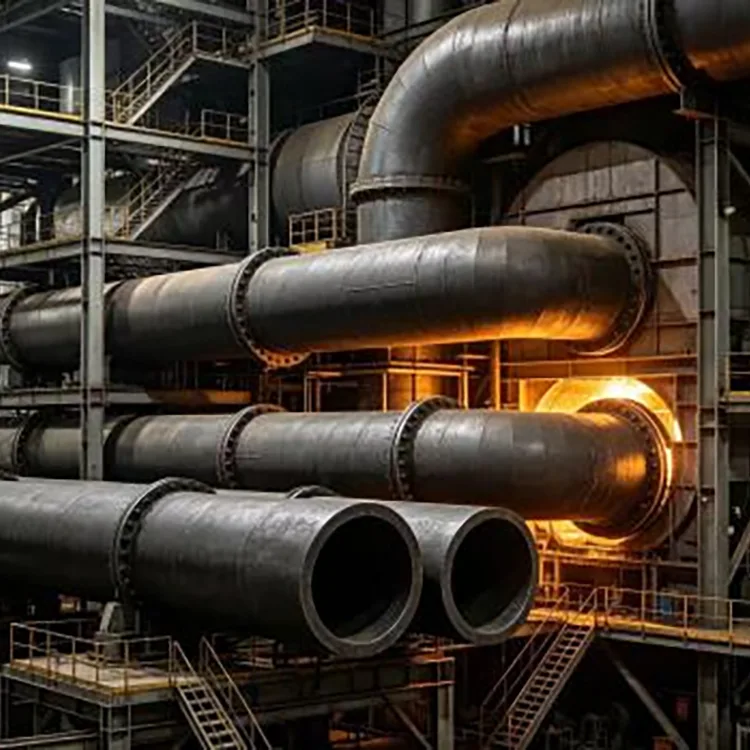

Generazione di energia

Utilizzato per tubazioni ausiliarie attorno alle caldaie delle centrali elettriche e ad altre apparecchiature di energia termica in cui l'acqua calda o il vapore vengono trasportati in condizioni operative controllate.

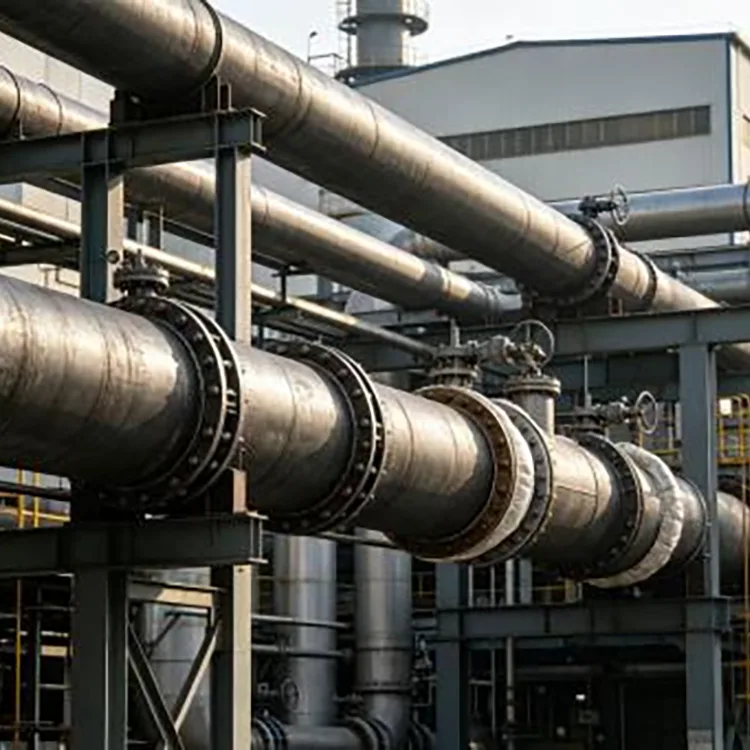

Condotte di vapore industriali

Adatto per la trasmissione di vapore ad alta temperatura in impianti industriali, comprese linee di vapore di processo e condotte di supporto.

Tubazioni per processi chimici

Utilizzato per fluidi di processo ad alta temperatura in cui il grado di acciaio al carbonio selezionato è compatibile con la temperatura, la pressione e il mezzo di esercizio.

Recupero del calore di scarto

Applicato nei sistemi di recupero del calore di scarto in cui è necessario trasferire fluidi caldi o vapore tra apparecchiature di processo.

Apparecchiature per lo scambio termico

Utilizzato per tubazioni collegate a scambiatori di calore ad alta temperatura e relative apparecchiature termiche.

Applicazioni in cui non dovrebbe essere utilizzato

Scegliere correttamente significa anche sapere quando una pipa non deve essere utilizzata.

Questo prodotto non è raccomandato per:

● Fluidi acidi o alcalini fortemente corrosivi

● Servizio a lungo termine sopra i 450°C

● Condizioni di bassa temperatura/alta pressione che richiedono gradi di tubi dedicati a bassa temperatura

Per fluidi speciali o temperature estreme, il materiale dovrebbe essere rivalutato piuttosto che forzare una soluzione di acciaio al carbonio in un'applicazione inadatta.

Processo di produzione

Per i tubi ad alta temperatura, il controllo della produzione è strettamente correlato alle prestazioni dimensionali e meccaniche finali. Il sistema di fornitura di Rongheng copre la produzione e la lavorazione di tubi in acciaio senza saldatura, con controlli di qualità effettuati dal materiale in entrata fino all'ispezione del prodotto finito.

Il percorso di produzione generale comprende:

Ispezione delle materie prime → Riscaldamento → Perforazione → Laminazione → Dimensionamento → Raffreddamento → Raddrizzatura → Taglio → Ispezione della superficie → Test non distruttivi quando richiesto → Ispezione finale → Imballaggio e spedizione

Ispezione delle materie prime

Prima della produzione, i materiali in acciaio in entrata vengono controllati rispetto alla qualità richiesta e alle specifiche di acquisto. La documentazione dei materiali, la composizione chimica e le proprietà meccaniche vengono esaminate in base ai requisiti dell'ordine.

Per gradi specifici come 20G e ASTM A106 Gr.B, il materiale deve corrispondere allo standard applicabile e alla documentazione di progetto.

Riscaldamento e perforazione

La billetta d'acciaio preparata viene riscaldata alla temperatura di lavorazione richiesta e forata per formare la sezione cava iniziale. Il controllo del riscaldamento è importante perché un riscaldamento eccessivo o insufficiente può influenzare la successiva formatura e la struttura finale del tubo.

Arrotolamento e dimensionamento

Il guscio cavo passa attraverso le fasi di laminazione e dimensionamento per ottenere il diametro esterno e lo spessore di parete richiesti.

Il controllo dimensionale in questa fase si concentra su:

● Diametro esterno

● Spessore della parete

● Uniformità della parete

● Lunghezza del tubo

● Rettilineità

Raffreddamento e stiratura

Dopo la formatura, vengono utilizzati il ​​raffreddamento controllato e la raddrizzatura per stabilizzare le dimensioni del tubo. La rettilineità viene controllata prima che il tubo proceda alla lavorazione finale.

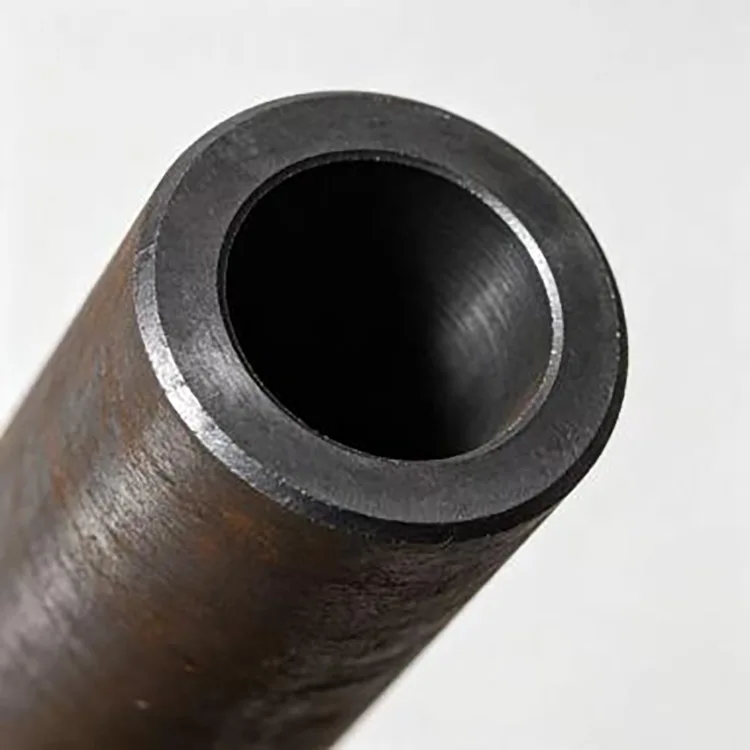

Taglio e preparazione finale

Il tubo può essere fornito nelle lunghezze richieste. Il taglio a lunghezza fissa, la smussatura dell'estremità del tubo e la lucidatura delle pareti interne possono essere organizzati in base alle specifiche dell'ordine confermato.

Controllo di qualità in fabbrica

Le tubazioni ad alta temperatura vengono spesso installate in sistemi in cui la sostituzione di una sezione guasta significa l'arresto dell'apparecchiatura. Per questo motivo, il controllo di qualità dovrebbe coprire qualcosa di più dell’aspetto e dell’ispezione dimensionale.

Il processo di ispezione di Rongheng può includere:

Verifica dei materiali

Il tipo di acciaio, la documentazione del materiale e le proprietà chimiche e meccaniche richieste vengono verificate rispetto alle specifiche di acquisto.

Controllo dimensionale

Il diametro esterno, lo spessore della parete, la lunghezza e la rettilineità vengono controllati per confermare che il tubo finito soddisfa i requisiti concordati.

Ispezione della superficie

La superficie del tubo viene controllata per rilevare eventuali difetti visibili, eccessiva ossidazione e altre condizioni che potrebbero influenzare il successivo utilizzo o lavorazione.

Prove non distruttive

Ove richiesto dalla commessa o dal progetto tecnico, possono essere disposte prove non distruttive per individuare discontinuità interne non confermabili mediante ispezione visiva.

Ispezione finale del lotto

I tubi finiti vengono controllati in base alle specifiche e al lotto di produzione prima dell'imballaggio. Quantità, dimensioni, contrassegni e documenti di ispezione richiesti vengono confermati prima della spedizione.

Coerenza batch per gli ordini di progetto

Per i progetti di ingegneria, ricevere le specifiche corrette nella prima spedizione non è sufficiente. Se il progetto richiede più lotti, differenze tra le spedizioni possono creare problemi durante l'installazione e l'accettazione in cantiere.

Rongheng organizza la produzione e l'ispezione in base ai requisiti dell'ordine confermato. Per acquisti ripetuti, la qualità del materiale originale, le dimensioni, i requisiti di lavorazione e le condizioni di ispezione possono essere utilizzati come riferimento per i lotti successivi.

Questo approccio è particolarmente utile per i progetti che richiedono consegne multiple della stessa specifica di tubo.

Lavorazione e fornitura personalizzata

Luoghi di installazione diversi richiedono lunghezze di tubo e condizioni finali diverse. Rongheng può organizzare ulteriori elaborazioni sulla base di disegni o specifiche confermate.

L'elaborazione disponibile include:

● Taglio a lunghezza fissa

● Smussatura dell'estremità del tubo

● Lucidatura pareti interne

● Altri requisiti di elaborazione concordati

Per gli ordini di ingegneria all'ingrosso, gli acquirenti devono fornire la qualità del tubo, le dimensioni, lo spessore delle pareti, la lunghezza, la temperatura di esercizio, la pressione di esercizio, il mezzo di servizio e i requisiti di ispezione richiesti prima del preventivo.

Ciò consente di adattare le specifiche del tubo all'applicazione effettiva invece di fornire preventivi solo in base al diametro e allo spessore della parete.

Cosa devono confermare gli acquirenti prima di ordinare

Per il servizio ad alta temperatura, le seguenti informazioni devono essere confermate prima dell'acquisto:

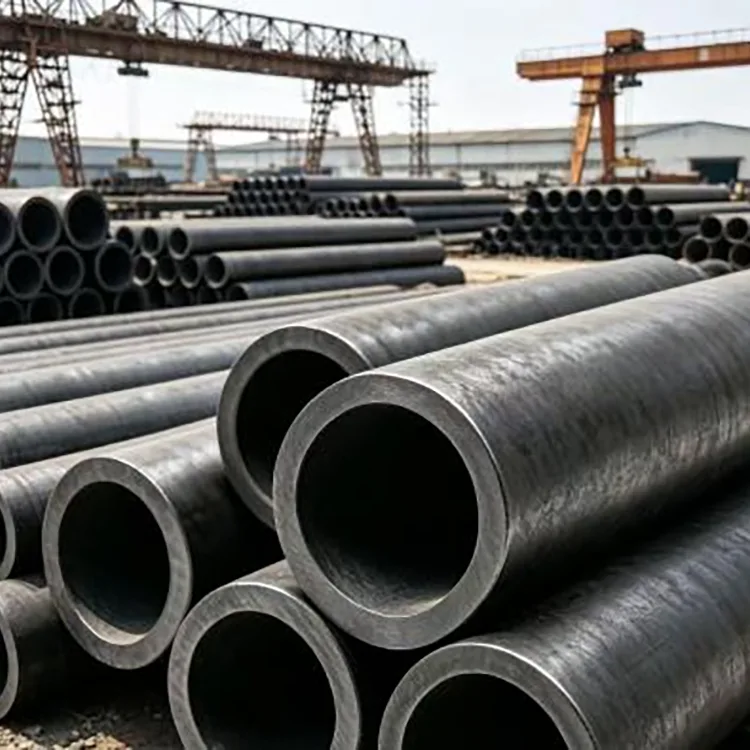

Fornitura e consegna

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. opera come piattaforma di vendita internazionale di Tianjin Gefu Steel e lavora con risorse di produzione di acciaio a Daqiuzhuang, Tianjin, un'importante area di produzione e distribuzione dell'acciaio.

La gamma di fornitura comprende tubi in acciaio senza saldatura, tubi in acciaio saldati, tubi zincati, profili in acciaio e prodotti per il montaggio fotovoltaico. Ciò consente all'azienda di gestire sia l'acquisto di tubi in acciaio standard che gli ordini di progetti che coinvolgono materiali, dimensioni, requisiti di lavorazione e ispezione specificati.

Per gli ordini all'ingrosso, la programmazione della produzione viene confermata in base alle specifiche del tubo, alla quantità, ai requisiti di lavorazione e al piano di consegna. L'obiettivo è mantenere il tubo fornito coerente con le specifiche di acquisto approvate dalla produzione fino alla spedizione.

Domande frequenti

Q1: Qual è la differenza tra il normale tubo in acciaio al carbonio senza saldatura e il tubo in acciaio al carbonio senza saldatura ad alta temperatura?

La differenza principale non è semplicemente se il tubo è senza giunture. Il servizio ad alta temperatura a lungo termine richiede che la qualità del materiale, lo standard di produzione, le proprietà meccaniche, la temperatura operativa e la pressione siano considerati insieme. Un tubo senza saldatura per uso generale non deve essere automaticamente considerato idoneo al servizio continuo ad alta temperatura.

Q2: Questo tubo può essere utilizzato per vapore a 400°C?

Sì, 20G secondo GB 3087 o ASTM A106 Gr.B possono essere considerati per l'intervallo continuo ad alta temperatura 350–425°C nello schema di selezione fornito. La scelta finale dovrebbe considerare anche la pressione di progetto, lo spessore delle pareti, la durata operativa e i requisiti tecnici applicabili.

Q3: Il tubo può resistere a 10 MPa a 425°C?

La pressione nominale per alta temperatura specificata è 10 MPa a temperatura costante di 425°C. La progettazione effettiva del progetto dovrebbe verificare i requisiti di pressione rispetto alle dimensioni del tubo, alla qualità del materiale, al codice di progettazione e alle condizioni operative.

Q4: Potete fornire tubi senza saldatura ad alta temperatura di lunghezza fissa?

SÌ. Il taglio a lunghezza fissa è disponibile in base all'ordine confermato. Se necessario, è possibile eseguire anche la smussatura delle estremità dei tubi e la lucidatura delle pareti interne.

Q5: Potete fornire prove non distruttive e documenti di ispezione?

SÌ. I test non distruttivi e la documentazione di ispezione possono essere organizzati in base ai requisiti dell'ordine e del progetto. Gli acquirenti dovrebbero specificare il livello di ispezione richiesto prima della produzione.

Q6: Quali informazioni devo fornire per un preventivo?

Le informazioni più utili sono la qualità del materiale, lo standard applicabile, il diametro esterno, lo spessore della parete, la lunghezza del tubo, la temperatura di esercizio, la pressione di esercizio, il mezzo di servizio, la quantità e i requisiti di ispezione. È inoltre possibile fornire disegni o specifiche di progetto qualora siano necessarie lavorazioni aggiuntive.

Q7: Questo tubo è adatto a temperature superiori a 450°C?

No. Il funzionamento a lungo termine sopra i 450°C non rientra nell'intervallo consigliato per i tubi in acciaio al carbonio in questo schema di selezione. Gli acciai legati resistenti al calore come 15CrMoG o 12Cr1MoVG dovrebbero essere valutati per un servizio a temperature più elevate.

Q8: Come devono essere installate le tubazioni ad alta temperatura?

Il sistema di tubazioni necessita di un margine sufficiente per l'espansione termica. È necessario selezionare flange per alte temperature e materiali di tenuta adeguati e i tubi freddi non devono essere allineati forzatamente durante l'installazione. Una corretta installazione aiuta a controllare lo stress termico, la deformazione e le perdite durante il funzionamento.

Q9: Per quanto tempo il tubo può essere utilizzato in servizio continuo?

Le specifiche del prodotto fornite indicano una durata di servizio dichiarata di oltre 8 anni in funzionamento continuo senza guasti. La durata effettiva dipende dalla temperatura operativa, dalla pressione, dal mezzo, dalle condizioni di corrosione, dai cicli termici, dall'installazione e dalla manutenzione, pertanto è necessario valutare le condizioni del progetto prima di determinare la durata prevista.

Perché scegliere Rongheng per la fornitura di progetti?

Per questo tipo di tubi, le decisioni di acquisto si basano solitamente su qualcosa di più del prezzo per tonnellata. La qualità del materiale, la temperatura nominale, lo spessore delle pareti, i requisiti di ispezione, la lavorazione e la consistenza del lotto influiscono tutti sulla possibilità che il tubo possa essere accettato e installato correttamente.

Rongheng combina le risorse di produzione dell'acciaio a Tianjin con l'esperienza nella fornitura di progetti internazionali, supportando specifiche standard nonché taglio a lunghezza fissa, smussatura, lucidatura e altri requisiti di lavorazione confermati.

Per un progetto di pipeline ad alta temperatura, gli acquirenti possono prima fornire la temperatura operativa, la pressione, il mezzo e lo standard richiesto. Rongheng può quindi abbinare le specifiche dei tubi disponibili ai requisiti di acquisto e confermare il materiale appropriato, l'ispezione e le condizioni di consegna prima della produzione.
