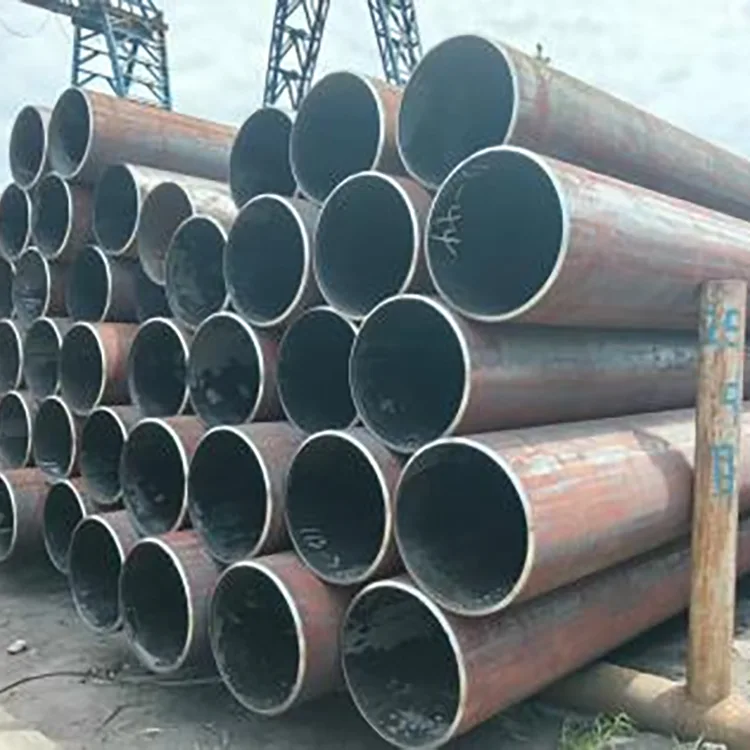

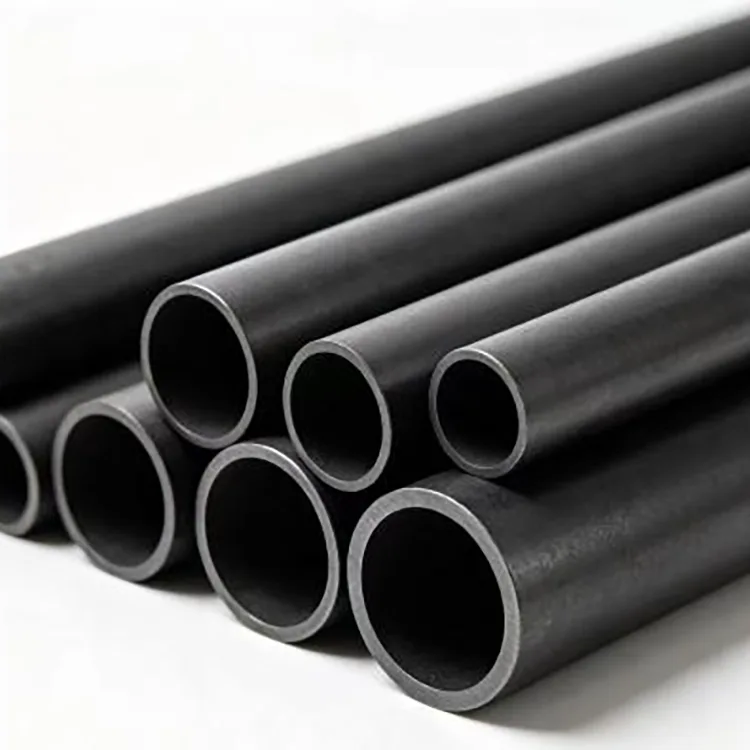

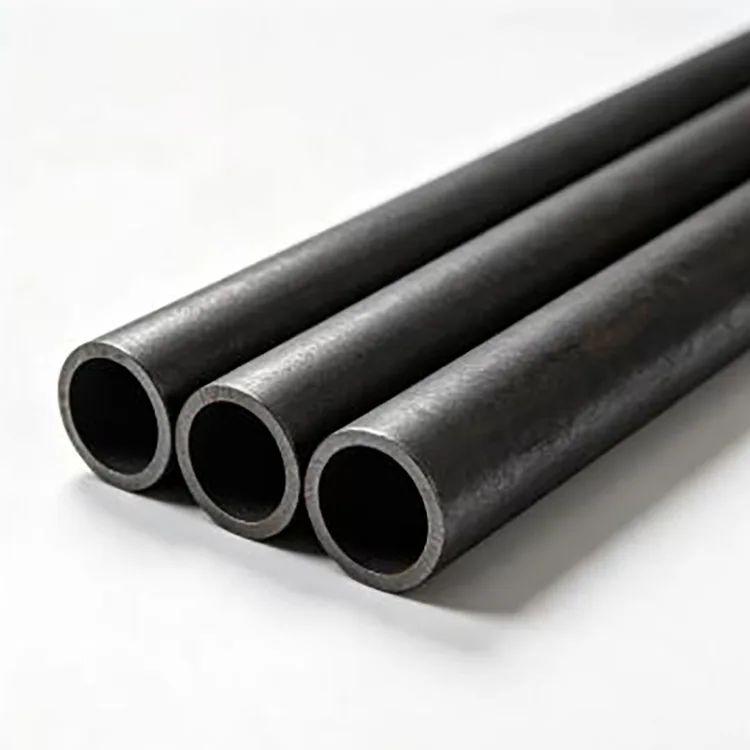

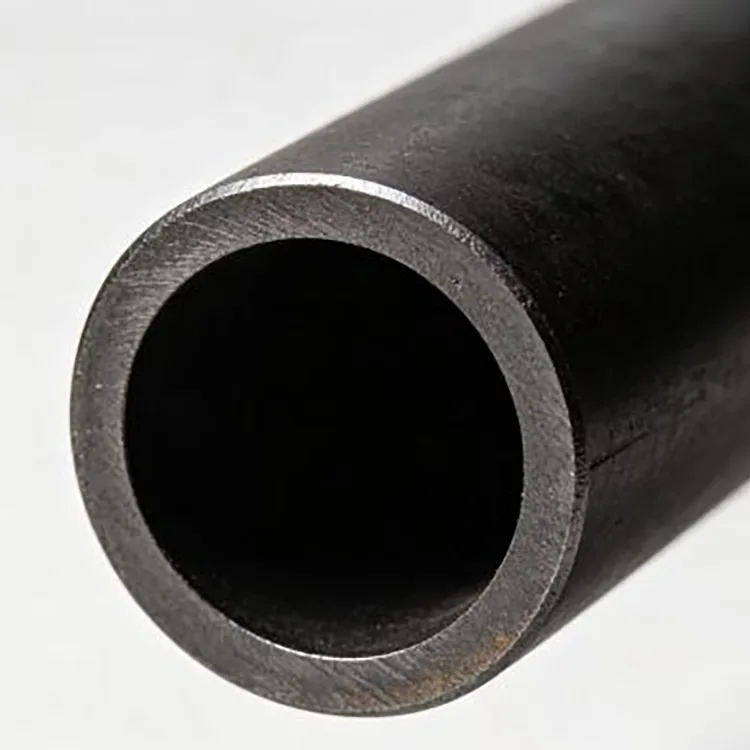

Tubo in acciaio al carbonio senza saldatura

Il tubo in acciaio al carbonio senza saldatura è formato senza cordone di saldatura longitudinale. I tubi laminati a caldo vengono generalmente selezionati per diametri maggiori, pareti più pesanti e usi ingegneristici generali, mentre i tubi trafilati a freddo vengono utilizzati dove sono richieste tolleranze dimensionali più strette e una superficie più liscia.

Il tubo può essere fornito secondo gli standard cinesi GB/T o secondo i requisiti ASTM, EN e JIS in base all'applicazione e alle specifiche di acquisto.

Standard e materiali

GB/T 8162-2018 rimane l'attuale standard cinese per i tubi strutturali in acciaio senza saldatura, mentre GB/T 8163-2018 è l'attuale standard per i tubi in acciaio senza saldatura per servizi liquidi.

ASTM A53/A53M-24 copre sia i tubi in acciaio senza saldatura che quelli saldati, mentre ASTM A106/A106M-26 copre specificamente i tubi in acciaio al carbonio senza saldatura per servizi ad alta temperatura.

I materiali comuni includono 20#, 45#, Q355B (16Mn), 27SiMn e 40Cr. La selezione del materiale dovrebbe basarsi su resistenza, lavorabilità, temperatura, mezzo di servizio e requisiti di fabbricazione.

Gamma di dimensioni

Dimensioni speciali, tubi a parete spessa e tolleranze specifiche del progetto possono essere prodotti secondo disegni o specifiche tecniche.

Laminato a caldo o trafilato a freddo?

Per esigenze di grande diametro e pareti spesse, i tubi senza saldatura laminati a caldo rappresentano solitamente la scelta più pratica. È ampiamente utilizzato in elementi strutturali, apparecchiature ingegneristiche e applicazioni industriali generali dove non sono richieste tolleranze dimensionali estremamente strette.

Il tubo senza saldatura trafilato a freddo è più adatto a dimensioni più piccole, tolleranze più strette e applicazioni di lavorazione. La sua superficie più liscia e le dimensioni più controllate possono ridurre il lavoro di lavorazione per parti quali manicotti, boccole e componenti meccanici.

I due processi non sono semplicemente gradi diversi dello stesso prodotto. La scelta dovrebbe basarsi sulle dimensioni richieste, sulla tolleranza, sulle condizioni della superficie e sulla lavorazione successiva.

Scegliere lo standard giusto

Per gli elementi strutturali, le strutture meccaniche e la fabbricazione generale, il tubo senza saldatura GB/T 8162 è il punto di partenza appropriato.

Per acqua, petrolio, gas e altre applicazioni di servizio di fluidi, il tubo deve essere ordinato secondo una specifica di servizio di fluido come GB/T 8163. Il mezzo di servizio, la pressione di progetto, la temperatura e i test richiesti devono essere indicati chiaramente nell'ordine di acquisto.

Per il servizio ad alta temperatura secondo i requisiti ASTM, A106/A106M è specificamente destinato a tubi in acciaio al carbonio senza saldatura utilizzati a temperature elevate.

Selezione dei materiali

L'acciaio al carbonio 20# è una scelta comune per l'ingegneria generale e le applicazioni meccaniche. Ha buona lavorabilità e saldabilità ed è adatto a molti usi convenzionali.

L'acciaio al carbonio 45# ha resistenza e durezza più elevate ed è selezionato principalmente per alberi, manicotti e parti meccaniche lavorate. I requisiti di saldatura dovrebbero essere considerati prima di scegliere questo grado.

Q355B è comunemente utilizzato laddove è richiesta una maggiore resistenza strutturale, comprese strutture pesanti, macchinari e applicazioni di ingegneria esterna.

27SiMn e 40Cr sono leghe ad alta resistenza utilizzate per componenti idraulici e altre parti meccaniche soggette a requisiti di resistenza o usura più elevati.

Dove viene utilizzato

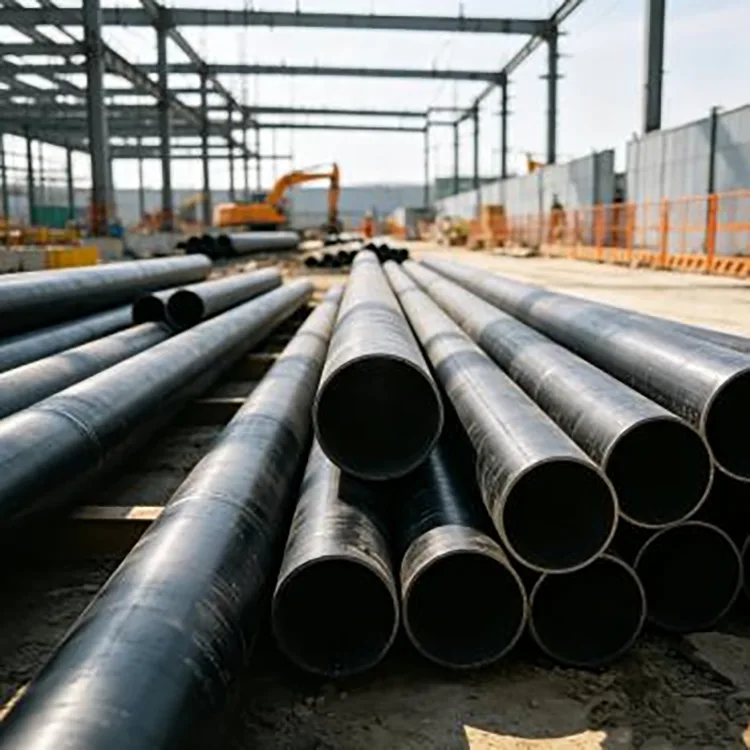

Ingegneria strutturale

Strutture di impianti industriali, telai di supporto, elementi di ponti, supporti di attrezzature e altre carpenterie portanti.

Produzione di macchinari

Telai di macchine, manicotti di alberi, grezzi di cilindri idraulici, boccole, parti di attrezzature minerarie e componenti di macchine ingegneristiche.

Attrezzature pesanti e trasporti

Telai di veicoli, attrezzature di sollevamento, macchine agricole e altri componenti fabbricati che richiedono sezioni in acciaio senza saldatura.

Servizio fluido

Condotte per acqua, petrolio, gas, vapore e fluidi industriali quando il tubo viene ordinato in base alle specifiche di servizio del fluido applicabili.

Progetti industriali e comunali

Strutture di supporto fotovoltaiche, carpenteria municipale, tubazioni per apparecchiature, manicotti e altri componenti in acciaio fabbricati.

Spessore della parete e selezione del tubo

Il solo diametro esterno non è sufficiente per selezionare un tubo senza saldatura. Lo spessore della parete influenza la resistenza alla pressione, la resistenza alla deformazione e la resistenza complessiva della sezione, ma lo spessore richiesto deve essere calcolato in base alle effettive condizioni di progetto.

Per il servizio fluido, il calcolo dovrebbe considerare la pressione di progetto, la temperatura, il diametro interno, le proprietà del materiale, la tolleranza alla corrosione e il codice di progettazione delle tubazioni applicabile. Per l'uso strutturale, è necessario considerare anche il carico, la campata, le condizioni di supporto e l'instabilità.

Ecco perché un tubo più pesante non è automaticamente la scelta giusta. Le specifiche devono corrispondere alle effettive condizioni di servizio.

Opzioni di elaborazione e superficie

Forniamo taglio, finitura, smussatura, rimozione della ruggine, verniciatura, zincatura a caldo e altre lavorazioni in base alle esigenze del progetto.

Per le parti lavorate, è possibile fornire tubi trafilati a freddo laddove è richiesto un controllo dimensionale più rigoroso. Per uso strutturale esterno, il trattamento superficiale può essere specificato separatamente in base al sistema di protezione dalla corrosione richiesto.

Gli ordini di esportazione possono essere raggruppati, imballati e protetti dall'umidità e dalla corrosione per il trasporto marittimo a lunga distanza.

Ispezione

L'ispezione può essere organizzata in base allo standard selezionato e ai requisiti di acquisto. A seconda del prodotto e dell'applicazione, ciò può includere composizione chimica, proprietà meccaniche, controllo dimensionale, prove idrostatiche e prove non distruttive.

Se richiesto dal progetto, è inoltre possibile organizzare documenti di ispezione e ispezioni di terzi da parte di SGS, BV o TÜV.

Fornitura e Ordini Personalizzati

Le dimensioni standard possono essere fornite dallo stock disponibile, ove applicabile. Gestiamo anche ordini di progetti che richiedono dimensioni miste, quantità di prova, tagli a lunghezza fissa, spessori di parete speciali o lavorazioni personalizzate.

Per un preventivo, fornire lo standard o l'applicazione del tubo, la qualità del materiale, il diametro esterno, lo spessore della parete, la lunghezza, la quantità e la lavorazione richiesta. Per gli ordini di esportazione devono essere specificati anche i requisiti di destinazione e di imballaggio.

Domande frequenti

Q1: Qual è la differenza tra tubi senza saldatura laminati a caldo e trafilati a freddo?

I tubi laminati a caldo vengono generalmente selezionati per diametri maggiori, pareti più spesse e applicazioni di ingegneria generale. Il tubo trafilato a freddo viene prodotto con un ulteriore processo di trafilatura per ottenere dimensioni più strette e una superficie più liscia, rendendolo più adatto a lavorazioni meccaniche di precisione e componenti meccanici.

Q2: Come faccio a scegliere tra GB/T 8162 e GB/T 8163?

GB/T 8162 è per scopi strutturali, mentre GB/T 8163 è per servizio liquido. Lo standard corretto dovrebbe essere selezionato in base all'uso effettivo del tubo piuttosto che solo in base al diametro o alla qualità del materiale.

Q3: È sempre necessario un tubo senza saldatura per le applicazioni ad alta pressione?

Non necessariamente. La scelta del tubo dipende dal codice di progettazione, dalla pressione, dalla temperatura, dal fluido, dalle dimensioni, dal materiale e dall'ispezione richiesta. Laddove le specifiche del progetto richiedono tubi in acciaio al carbonio senza saldatura per il servizio ad alta temperatura, ASTM A106/A106M è uno standard applicabile.

Q4: Il tubo può essere tagliato e lavorato prima della spedizione?

SÌ. Il taglio a lunghezza fissa, la smussatura, la sfacciatura, il trattamento superficiale, la zincatura e altre lavorazioni possono essere organizzati in base ai requisiti dell'ordine.

Q5: Potete fornire tubi senza saldatura ASTM A53?

SÌ. ASTM A53/A53M copre sia i tubi in acciaio senza saldatura che quelli saldati, pertanto l'ordine deve specificare chiaramente il tipo senza saldatura quando richiesto.
