Riepilogo dell'articolo: A trave a I laminata a caldoè una sezione strutturale in acciaio ampiamente utilizzata progettata per fornire una pratica resistenza alla flessione e un supporto affidabile per edifici industriali, basi di apparecchiature, piattaforme e rack per tubi. Comprenderne la geometria della sezione trasversale, la qualità dell'acciaio, le dimensioni, il processo di produzione e la protezione della superficie aiuta gli ingegneri e i team di acquisto a selezionare il prodotto giusto per le loro applicazioni.Ronghengfornisce travi a I laminate a caldo nelle qualità Q235B e Q355B, con dimensioni comuni da 10# a 63# e lunghezze standard di 6 m, 9 me 12 m. Questa guida spiega come valutare le specifiche, confrontare le opzioni dei materiali e preparare un piano di approvvigionamento dell'acciaio più accurato.

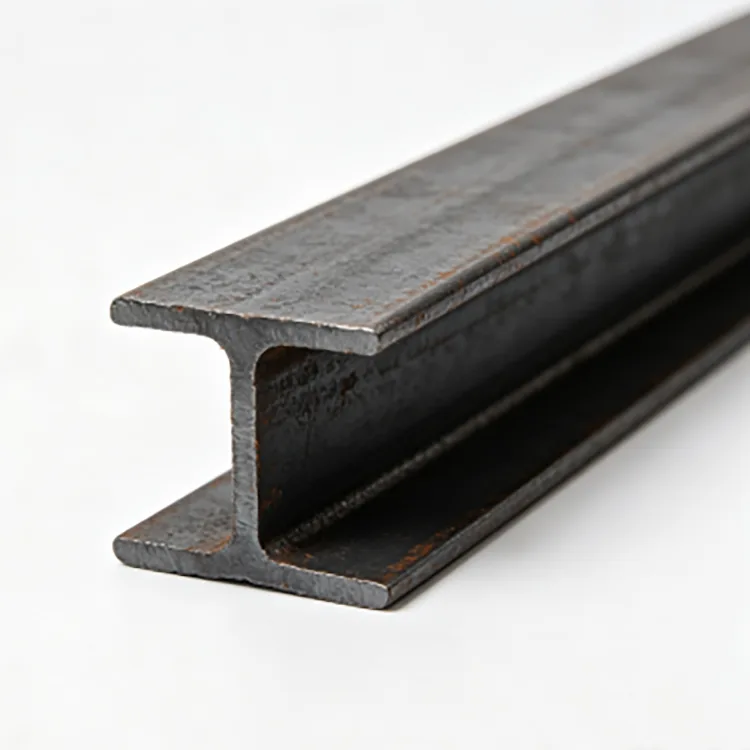

Una trave a I laminata a caldo è un profilo in acciaio strutturale prodotto mediante laminazione dell'acciaio riscaldato attraverso una serie di passaggi di formatura. La sua sezione trasversale è costituita da due ali orizzontali collegate da un'anima verticale, creando il riconoscibile profilo a forma di I. Questa geometria distribuisce il materiale in modo efficiente per resistere alla flessione, rendendo la sezione adatta a molte applicazioni portanti.
A differenza di una trave fabbricata assemblata da piastre di acciaio separate, una trave a I laminata a caldo standard ottiene la sua forma di sezione trasversale di base direttamente durante il processo di laminazione. Ciò riduce la necessità di realizzare la sezione fondamentale mediante saldatura di piastre longitudinali e fornisce un profilo standardizzato per la successiva fabbricazione.
Rongheng fornisce prodotti con travi a I laminate a caldo nelle qualità Q235B e Q355B. La gamma disponibile comprende le dimensioni standard cinesi comuni da 10# a 63#, con taglio a lunghezza fissa e lavorazione aggiuntiva disponibile in base ai requisiti di progetto confermati.
L'anima collega principalmente le flange e contribuisce alla resistenza al taglio, mentre le flange forniscono gran parte della resistenza alla flessione della sezione. Tuttavia, le prestazioni effettive dipendono dalle proprietà della sezione trasversale completa, dal tipo di acciaio, dalle condizioni di supporto, dal modello di carico e dalla progettazione strutturale.
La laminazione a caldo modella l'acciaio a temperature elevate, consentendo al materiale di passare attraverso i rulli di formatura più facilmente di quanto farebbe a temperatura ambiente. Per una trave a I, successive operazioni di laminazione stabiliscono l'anima e le flange e portano la sezione verso le dimensioni specificate.
Una tipica sequenza produttiva prevede le seguenti fasi:
Le modalità esatte di produzione e ispezione dipendono dall'impianto di produzione e dallo standard di prodotto applicabile. Per gli acquirenti, il punto essenziale è verificare che la trave finita soddisfi i requisiti concordati in termini di dimensioni della sezione, qualità del materiale, lunghezza e condizioni della superficie.
La scelta di una trave a I laminata a caldo richiede molto più che l'identificazione di una dimensione nominale. Gli acquirenti devono confermare la designazione della sezione, il grado di acciaio, lo standard dimensionale, la lunghezza, i requisiti di lavorazione e le condizioni di consegna prima di effettuare un ordine.
La tabella seguente riassume le principali informazioni sulla fornitura pubblicate per la gamma di travi a I laminate a caldo di Rongheng.
| Specifica | Opzioni disponibili o dettagli | Cosa dovrebbero confermare gli acquirenti |
|---|---|---|
| Tipo di prodotto | Trave a I strutturale laminata a caldo | Profilo della sezione trasversale richiesto |
| Grado di acciaio | Q235B, Q355B | Grado specificato nei disegni strutturali |
| Intervallo di dimensioni | 10#–63# | Designazione esatta della sezione e serie |
| Serie di sezioni | opzioni serie A e serie B | Configurazione dimensionale corretta |
| Lunghezze standard | 6 metri, 9 metri, 12 metri | Lunghezza del materiale richiesto o programma di taglio |
| Condizioni superficiali | Acciaio laminato a caldo nero | Se è necessario un rivestimento aggiuntivo |
| Opzioni di elaborazione | Taglio, foratura, smussatura, raddrizzatura, sbavatura | Dettagli del disegno e tolleranze di lavorazione |
| Norma applicabile | GB/T706-2016; altri requisiti possono essere discussi | Standard richiesti e criteri di accettazione |
| Documenti di ispezione | Certificati dei materiali e registri di ispezione concordati, soggetti ai requisiti del progetto | Documentazione richiesta e ambito di ispezione |
Queste opzioni non sostituiscono le specifiche specifiche del progetto. Le dimensioni effettive, la larghezza della flangia, lo spessore dell'anima, il peso unitario e le tolleranze variano in base alla sezione selezionata e allo standard applicabile. Gli acquirenti dovrebbero richiedere le informazioni dimensionali pertinenti anziché dare per scontato che tutte le travi all'interno dello stesso intervallo di dimensioni nominali abbiano proprietà identiche.
Per ulteriori informazioni sul prodotto, visitare la categoria di prodotti Rongheng Steel I-Beams.
Il profilo a forma di I rende le travi a I laminate a caldo utili nelle strutture in cui sono importanti la resistenza alla flessione, la fabbricazione pratica e la compatibilità con i metodi di costruzione in acciaio consolidati. La loro idoneità deve essere comunque confermata attraverso calcoli ingegneristici per ciascuna applicazione.
Per le apparecchiature di base, gli acquirenti devono considerare le vibrazioni, i carichi concentrati, le posizioni di montaggio e le forze operative ripetute. Per le strutture edilizie, la campata, la spaziatura delle travi, i dettagli della connessione, i limiti di deflessione e la stabilità complessiva possono essere altrettanto importanti.
Una trave adatta per una piattaforma con carico leggero potrebbe non essere appropriata per una struttura di supporto di una gru o una macchina soggetta a forze dinamiche significative. L'ingegneria specifica per l'applicazione dovrebbe sempre guidare la selezione finale.
Q235B e Q355B sono gradi di acciaio strutturale comuni utilizzati per diversi requisiti ingegneristici. La considerazione principale è se le proprietà meccaniche specificate del materiale soddisfano i requisiti di progettazione quando combinate con la sezione della trave selezionata.
Il Q235B è spesso considerato per la fabbricazione strutturale generale, compresi telai di supporto di fabbrica, piattaforme, supporti di apparecchiature e altre applicazioni in cui le sue proprietà specificate sono sufficienti. La sua idoneità dipende dai carichi di progetto, dalle dimensioni della sezione, dai dettagli di connessione e dallo standard applicabile.
Q355B offre un limite di snervamento specificato più elevato rispetto a Q235B secondo lo standard dei materiali applicabile. Può essere selezionato quando un progetto richiede una maggiore resistenza del materiale o quando l'ingegnere determina che è appropriato per le condizioni di carico previste.
Tuttavia, un grado di resistenza più elevato non rende automaticamente accettabile una trave più piccola. La deflessione, la stabilità locale e complessiva, la capacità di connessione, la fatica ove rilevante e altri controlli di progettazione possono comunque guidare la selezione.
| Fattore di confronto | Q235B | Q355B |
|---|---|---|
| Posizionamento generale | Grado comune di acciaio strutturale | Grado di acciaio strutturale ad alta resistenza |
| Potenziali applicazioni | Telai generali, piattaforme e supporti | Applicazioni che richiedono una resistenza del materiale specificata più elevata |
| Selezione della dimensione della trave | Deve soddisfare i calcoli strutturali | Deve soddisfare i calcoli strutturali |
| Saldatura e fabbricazione | Seguire i requisiti di qualità applicabili e le procedure approvate | Seguire i requisiti di qualità applicabili e le procedure approvate |
| Selezione finale | Basato su specifiche tecniche | Basato su specifiche tecniche |
Prima di ordinare, confermare la qualità richiesta rispetto ai disegni strutturali e alle specifiche dei materiali. La sostituzione di un grado con un altro senza approvazione può influire sulla conformità, sulle procedure di fabbricazione o sulle prestazioni strutturali.
Le travi a I e le travi a H sono entrambi profili strutturali in acciaio con un'anima e due flange, ma le loro proporzioni trasversali e le proprietà della sezione possono differire in modo significativo. Le travi a I tradizionali generalmente hanno flange più strette, mentre le travi ad H hanno solitamente flange più larghe e un profilo adatto a una diversa gamma di requisiti strutturali.
| Punto di confronto | I-Beam | Trave ad H |
|---|---|---|
| Aspetto in sezione trasversale | Flange tipicamente più strette rispetto alla profondità della sezione | Flange tipicamente più larghe |
| Ruolo strutturale comune | Travi, piattaforme, supporti di attrezzature e membri dell'intelaiatura selezionati | Colonne, telai di edifici e altri elementi portanti |
| Considerazioni sulla progettazione | Modulo di sezione, resistenza a taglio, stabilità e flessione | Proprietà della sezione, stabilità, carichi assiali, flessione e connessioni |
| Intercambiabilità | Richiede verifica tecnica | Richiede verifica tecnica |
Nessuno dei due profili è universalmente superiore. La scelta appropriata dipende dal percorso del carico, dalla campata, dalle condizioni del supporto, dall'orientamento dell'elemento, dalla progettazione della connessione e dalle proprietà della sezione rilevanti. Una sostituzione non dovrebbe mai essere effettuata solo perché due profili appaiono simili o hanno profondità nominali comparabili.
I progetti che richiedono più profili strutturali possono anche esaminare le sezioni strutturali in acciaio di Rongheng per confrontare le categorie di prodotti disponibili.
La qualità del prodotto va oltre l'aspetto visivo. Per una trave a I laminata a caldo, gli acquirenti devono verificare che la sezione fornita corrisponda all'ordine di acquisto e che le sue dimensioni, l'identificazione del materiale e le condizioni della superficie soddisfino i criteri di accettazione concordati.
Un piano di ispezione pratico può coprire i seguenti punti:
Le travi a I laminate a caldo nere standard non includono automaticamente un rivestimento protettivo contro la corrosione. La superficie normalmente trattiene le scaglie di laminazione e potrebbe essere necessaria una protezione aggiuntiva a seconda dell'ambiente operativo.
Per applicazioni interne in condizioni asciutte, la superficie nera specificata potrebbe essere adeguata. Installazioni esterne, strutture umide, località costiere e ambienti chimicamente aggressivi possono richiedere un sistema di verniciatura adeguato, zincatura a caldo o un altro rivestimento protettivo tecnico.
Laddove sia specificata la zincatura, le operazioni di taglio, perforazione e altre operazioni di fabbricazione dovrebbero generalmente essere coordinate prima del rivestimento. Ciò aiuta a ridurre la quantità di acciaio esposto che altrimenti necessiterebbe di una riparazione protettiva dopo la lavorazione. Il sistema di rivestimento finale deve essere selezionato in base all'ambiente, alla durata di progetto, al piano di manutenzione e ai requisiti del progetto.
Specifiche di acquisto chiare aiutano a ridurre le discrepanze dei materiali, la fabbricazione non necessaria e i ritardi di installazione. Prima di richiedere un preventivo, preparare, ove possibile, le seguenti informazioni.
Ad esempio, un progetto che richiede travi da 12 m con fori di montaggio dovrebbe specificare sia la lunghezza del taglio finale che la posizione dei fori. Se l'ordine indica semplicemente la dimensione e la quantità della trave, il fornitore potrebbe non disporre di informazioni sufficienti per preparare i componenti lavorati richiesti.
Rongheng può coordinare sezioni standard, taglio a lunghezza fissa, foratura, smussatura, raddrizzatura e sbavatura secondo i requisiti concordati. Fornire disegni completi e una lista di taglio consolidata semplifica la revisione dell'ordine prima della produzione o della spedizione.
Viene comunemente utilizzato per strutture di fabbriche, travi del tetto, piattaforme, basi di attrezzature, scaffalature per tubi, intelaiature di magazzini e strutture di supporto industriali. L'applicazione specifica deve essere verificata rispetto al progetto strutturale.
Rongheng elenca un intervallo di dimensioni comuni da 10# a 63#, comprese le opzioni serie A e serie B. Le dimensioni esatte e i pesi unitari teorici dipendono dalla designazione della sezione selezionata.
Le lunghezze standard comuni sono 6 m, 9 me 12 m. Il taglio a lunghezza fissa può anche essere discusso in base alle dimensioni del progetto confermato e ai requisiti dell'ordine.
No. Q355B ha un limite di snervamento specificato più elevato, ma il grado appropriato dipende dalla progettazione tecnica, dalle condizioni di carico, dalle dimensioni della sezione, dai requisiti di fabbricazione e dallo standard applicabile. Una maggiore resistenza del materiale da sola non garantisce una migliore prestazione strutturale complessiva.
Non automaticamente. I due profili possono avere proprietà di sezione e comportamento strutturale differenti. Qualsiasi sostituzione dovrà essere verificata e approvata dall'ingegnere strutturista responsabile.
SÌ. Taglio, foratura, smussatura, raddrizzatura e sbavatura possono essere organizzati in base alle esigenze di lavorazione concordate. Gli acquirenti devono fornire i disegni, le dimensioni e le tolleranze necessari prima di ordinare.
Una superficie nera standard laminata a caldo non è equivalente a un rivestimento anticorrosione dedicato. A seconda dell'ambiente, il progetto potrebbe richiedere verniciatura, zincatura a caldo o un altro sistema protettivo adeguato.
Includere la designazione della sezione, il grado di acciaio, lo standard applicabile, la quantità, la lunghezza richiesta, i dettagli di lavorazione, il trattamento superficiale, i requisiti di ispezione e la destinazione di consegna. Questi dettagli aiutano il fornitore a valutare l'ordine in modo più accurato.
Il peso teorico viene calcolato moltiplicando il peso unitario pubblicato della sezione selezionata per la sua lunghezza. Ad esempio, una sezione con peso unitario teorico di 20 kg/m e lunghezza di 12 m ha un peso teorico di 240 kg. Per la sezione prescelta deve essere confermato il peso unitario effettivo e nel contratto deve essere specificata la modalità di liquidazione.
SÌ. Gli ordini internazionali possono essere coordinati in base alle specifiche di sezione concordate, ai requisiti di lavorazione, ai documenti di ispezione, all'imballaggio, al caricamento dei container e alla documentazione di esportazione. Le modalità di consegna devono essere confermate per ciascun ordine.
Una trave a I laminata a caldo può fornire una soluzione strutturale efficiente quando le sue dimensioni, il tipo di acciaio e le proprietà della sezione soddisfano le esigenze del progetto. Per avere successo nell'approvvigionamento non è sufficiente confrontare i prezzi: gli acquirenti devono verificare lo standard applicabile, confermare la serie di sezioni corretta, specificare la lavorazione e la protezione dalla corrosione e stabilire chiari requisiti di ispezione e consegna.
Rongheng supporta l'approvvigionamento di acciaio strutturale con travi a I laminate a caldo Q235B e Q355B, dimensioni comuni da 10# a 63#, lunghezze standard di 6 m, 9 me 12 m e opzioni di lavorazione concordate. Che tu stia acquistando acciaio per la struttura di una fabbrica, una base di attrezzature, una piattaforma industriale o un rack per tubi, specifiche accurate possono aiutare a semplificare la fabbricazione e ridurre i rischi evitabili di approvvigionamento.
Cerchi una fornitura affidabile di travi a I laminate a caldo per il tuo prossimo progetto strutturale? Condividi con Rongheng la dimensione della sezione richiesta, il grado di acciaio, la quantità, le dimensioni di taglio, il trattamento superficiale e la destinazione di consegna. Il nostro team può esaminare le vostre esigenze e discutere le opzioni di fornitura adeguate. Per dettagli sul prodotto, preventivi di progetto e modalità di elaborazione personalizzate,continuaagisci noioggi per discutere delle vostre esigenze di approvvigionamento di acciaio.
