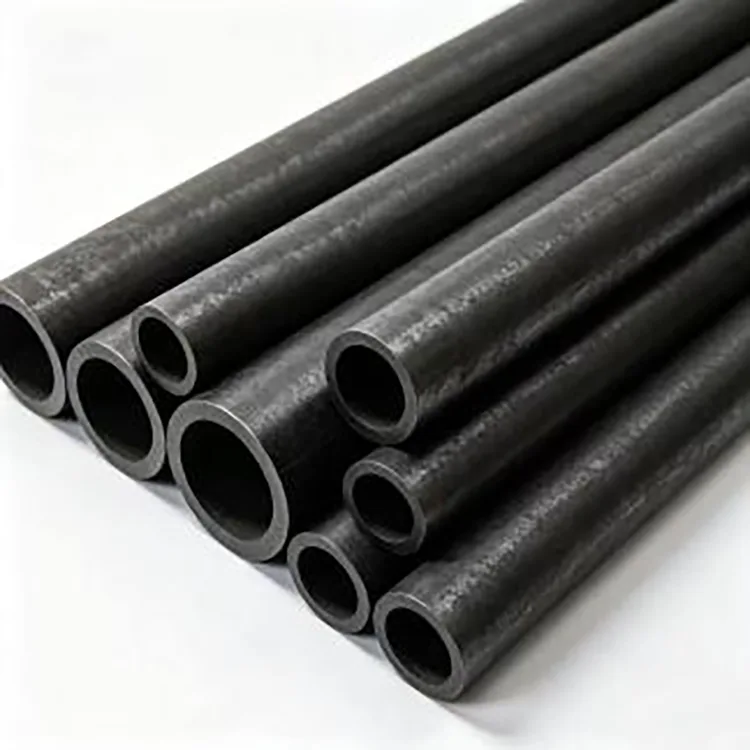

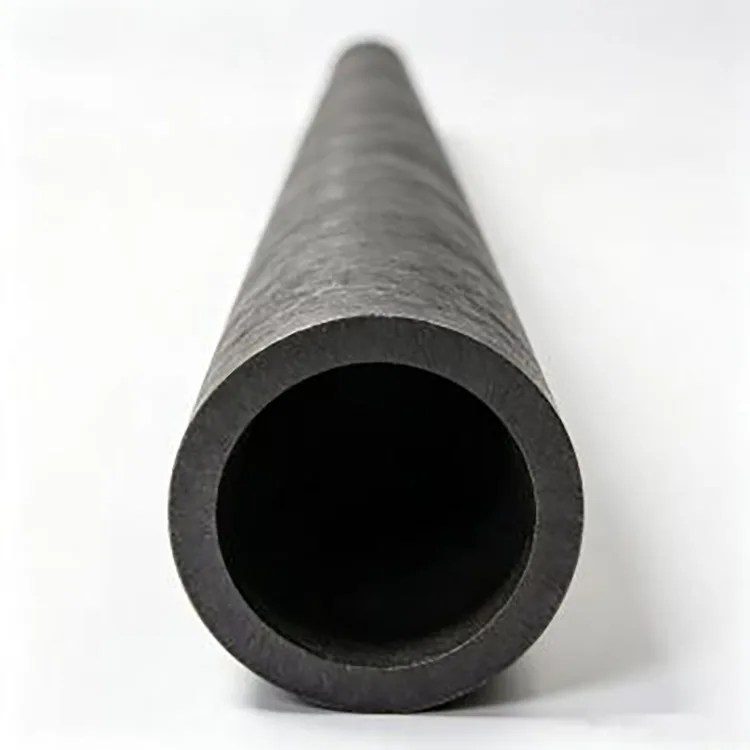

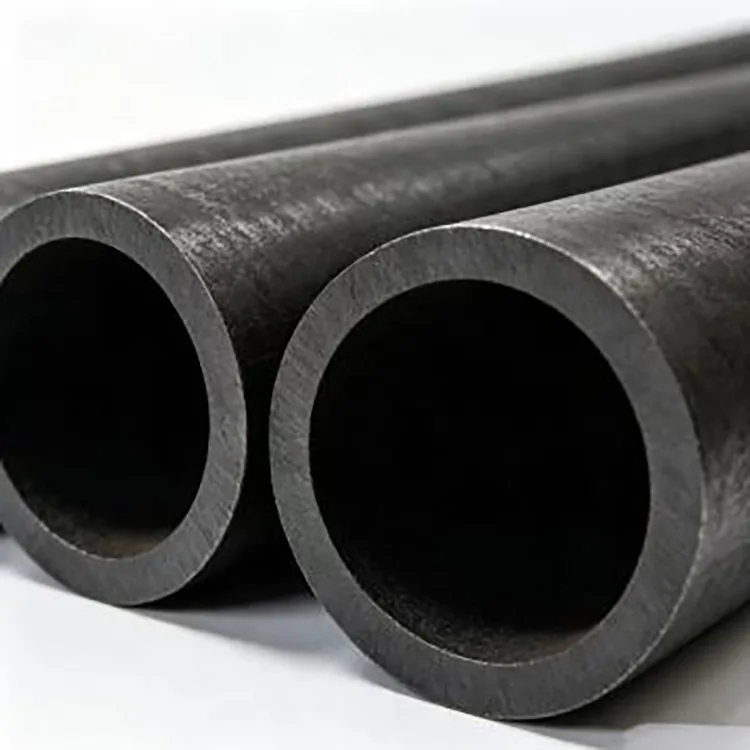

Tubo della caldaia senza saldatura

I tubi per caldaie senza saldatura vengono utilizzati in componenti che trasportano acqua, vapore o altri fluidi caldi mentre sono esposti a calore e pressione. La qualità del materiale, lo spessore delle pareti, la tolleranza dimensionale e i requisiti di ispezione devono quindi corrispondere al progetto effettivo della caldaia. Per questo motivo, il tubo della caldaia dovrebbe essere selezionato in base allo standard della caldaia specificato anziché semplicemente sostituirlo con un tubo generale in acciaio senza saldatura.

Standard e gradi

Forniamo tubi per caldaie secondo lo standard e l'applicazione richiesti.

GB/T 3087-2022 è l'attuale standard cinese per i tubi di acciaio senza saldatura per caldaie a bassa e media pressione, mentre GB/T 5310-2023 è l'attuale standard per i tubi di acciaio senza saldatura per caldaie ad alta pressione.

La norma GB/T 8162-2018 riguarda i tubi senza saldatura per scopi strutturali, mentre la norma GB/T 8163-2018 riguarda i tubi in acciaio senza saldatura per servizi liquidi. Si tratta di standard di prodotto diversi dagli standard dedicati ai tubi della caldaia e non devono essere trattati come sostituti diretti laddove il progetto della caldaia specifica GB/T 3087 o GB/T 5310.

Specifiche principali

Spessori delle pareti non standard, lunghezze speciali e tubi a pareti spesse possono essere discussi in base all'attrezzatura della caldaia e ai disegni di progetto.

Selezione dei materiali

20G è ampiamente utilizzato per applicazioni di caldaie convenzionali in cui la temperatura e la pressione di progetto rientrano nei requisiti applicabili del grado e dello standard.

15CrMoG è un grado di tubo per caldaia in lega Cr-Mo utilizzato per servizi a temperatura e pressione più elevate, comprese le apparecchiature per l'energia termica e lo scambio di calore.

12Cr1MoVG è un'altra lega per tubi per caldaie utilizzata per applicazioni ad alta temperatura e alta pressione in cui le prestazioni di scorrimento viscoso e ad alta temperatura sono importanti.

Il grado corretto dovrebbe essere determinato dalla temperatura di esercizio, dalla pressione, dai componenti della caldaia, dal codice di progettazione e dalla durata di servizio richiesta piuttosto che dalla scelta predefinita del materiale dal prezzo più alto.

Produzione e ispezione

I tubi per caldaie senza saldatura sono prodotti mediante laminazione a caldo o trafilatura a freddo senza saldatura. Il percorso di produzione viene selezionato in base al diametro richiesto, allo spessore della parete, alla precisione dimensionale e alla qualità del materiale.

Per le applicazioni sulle caldaie, l'ispezione può includere la composizione chimica, le proprietà di trazione, prove di impatto ove richiesto, prove idrostatiche e prove non distruttive secondo lo standard applicabile e i requisiti di acquisto. L'ispezione della superficie viene utilizzata anche per identificare difetti come crepe, giunzioni, giunture e altre imperfezioni che potrebbero influire sul servizio.

Applicazioni per tubi di caldaie

Caldaie industriali e di riscaldamento

Utilizzato per tubi a parete d'acqua, tubi dell'economizzatore, componenti relativi al surriscaldatore, banchi di tubi di convezione e altre parti di caldaie sotto pressione.

Centrali termoelettriche

Applicato in surriscaldatori, riscaldatori, economizzatori e tubazioni di vapore ad alta temperatura, con gradi di lega selezionati per le condizioni operative richieste.

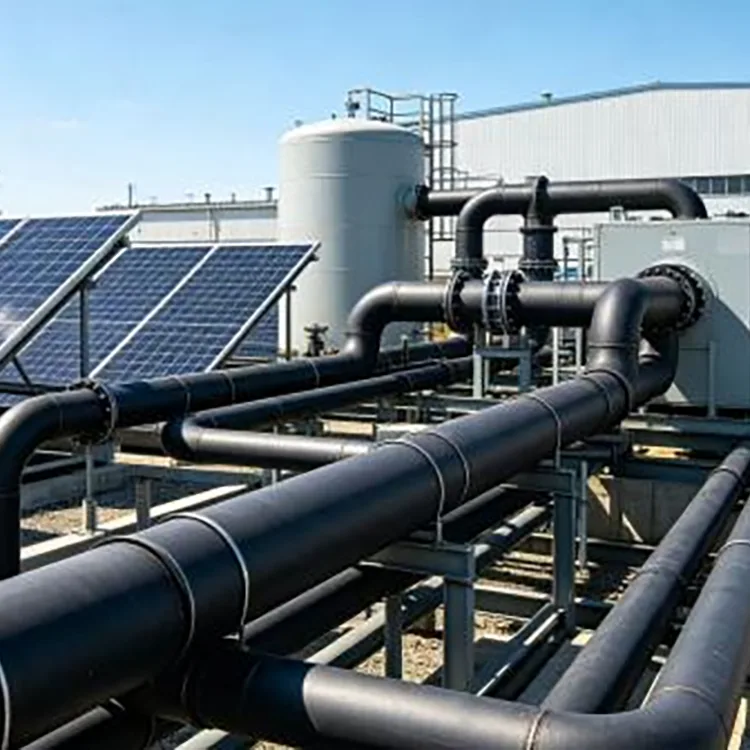

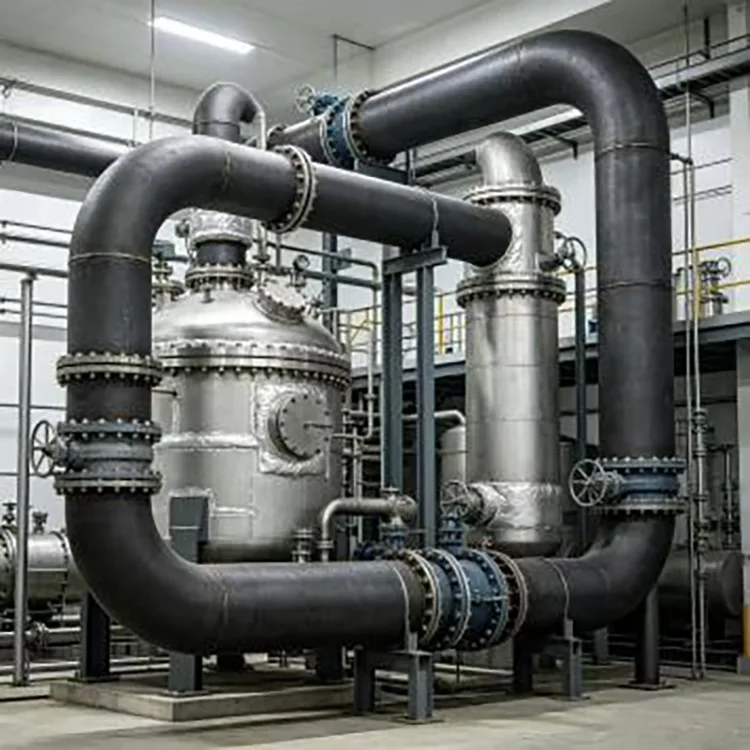

Attrezzature chimiche e di scambio termico

Utilizzato in scambiatori di calore ad alta temperatura, apparecchiature di riscaldamento di processo e relative tubazioni portanti pressione dove lo standard specificato richiede gradi per caldaie o tubi resistenti al calore.

Attrezzature speciali

Utilizzato anche nelle caldaie delle locomotive, nelle unità di riscaldamento, nelle apparecchiature a pressione e in altri sistemi termici che richiedono specifiche dedicate per i tubi delle caldaie.

Lavorazione e confezionamento

Le lavorazioni disponibili comprendono il taglio a lunghezza fissa, il taglio a lunghezza casuale, la sfacciatura delle estremità, la smussatura, la rimozione della ruggine, l'oliatura e il rivestimento protettivo in base ai requisiti del progetto.

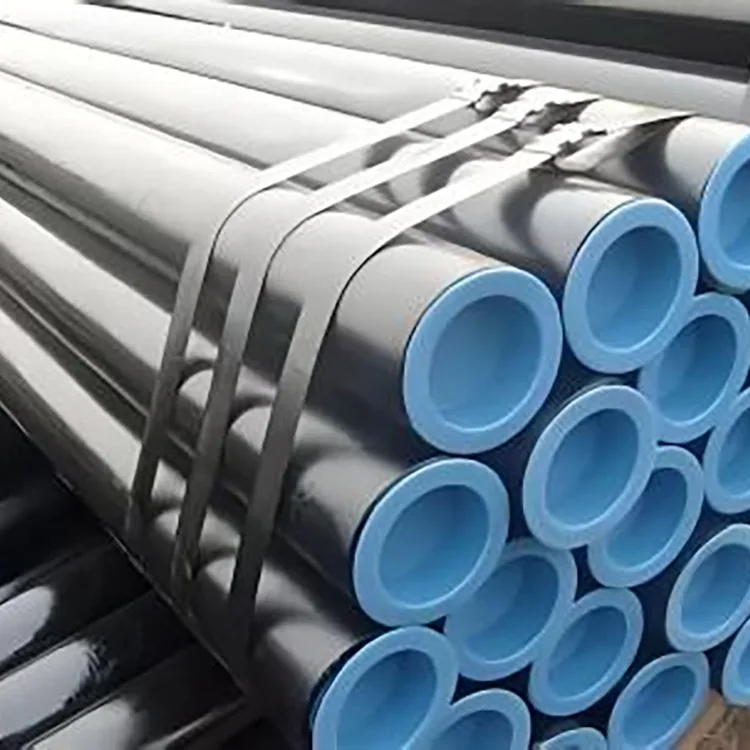

Per gli ordini di esportazione, i tubi possono essere impacchettati e protetti dall'umidità e dalla ruggine durante il trasporto marittimo. I dettagli dell'imballaggio possono essere modificati in base al carico del contenitore, al periodo di conservazione e alle condizioni di destinazione.

Perché scegliere noi

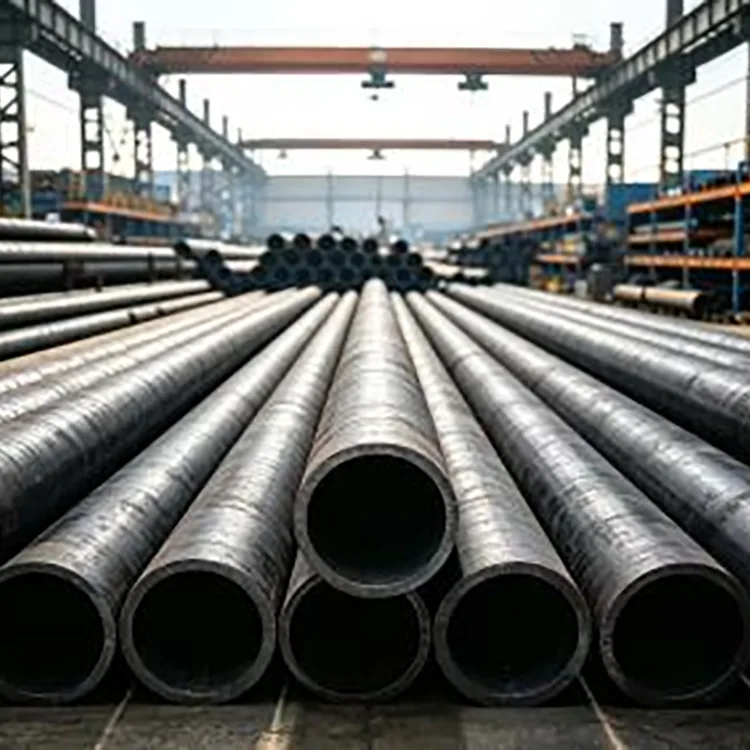

Con sede nell'area di produzione dell'acciaio di Daqiuzhuang, la nostra catena di fornitura comprende tubi in acciaio senza saldatura, prodotti in acciaio al carbonio e la relativa lavorazione dell'acciaio. Possiamo organizzare dimensioni standard dallo stock disponibile, nonché produzione su progetto per dimensioni, materiali e quantità speciali.

Per progetti di caldaie sfuse, possiamo coordinare la selezione, il taglio, l'ispezione, l'imballaggio e la spedizione del materiale in base alle specifiche di acquisto. Se richiesto dal progetto, è possibile organizzare anche ispezioni di terze parti come SGS, BV o TÜV.

Domande frequenti

Q1: Qual è la differenza principale tra il tubo della caldaia senza saldatura e il normale tubo in acciaio senza saldatura?

La differenza principale riguarda lo standard di prodotto applicabile, i requisiti dei materiali, i requisiti di produzione e i requisiti di ispezione. Il tubo della caldaia è specifico per il servizio di caldaie e apparecchiature termiche, mentre il tubo strutturale GB/T 8162 e il tubo di servizio fluido GB/T 8163 sono destinati a diverse applicazioni. La selezione dovrebbe seguire il design dell'apparecchiatura e lo standard applicabile.

Q2: Come faccio a scegliere tra 20G, 15CrMoG e 12Cr1MoVG?

La scelta dipende principalmente dalla temperatura, dalla pressione, dai componenti della caldaia e dallo standard del materiale richiesto. Il 20G è comunemente utilizzato per il servizio convenzionale delle caldaie, mentre il 15CrMoG e il 12Cr1MoVG sono utilizzati per applicazioni a temperatura e pressione più elevate. Il voto finale dovrebbe essere confermato rispetto al progetto e allo standard dell'apparecchiatura.

D3: Qual è la differenza tra GB/T 3087 e GB/T 5310?

GB/T 3087 è per tubi senza saldatura utilizzati in caldaie a bassa e media pressione. GB/T 5310 è per tubi senza saldatura utilizzati in caldaie ad alta pressione e copre requisiti più severi per i materiali applicabili e le condizioni di servizio.

Q4: I tubi della caldaia possono essere lavorati su misura?

SÌ. Possiamo fornire taglio a lunghezza fissa, lunghezze personalizzate, preparazione delle estremità, smussatura, trattamento superficiale e imballaggio specifico per il progetto in base alle specifiche di acquisto e ai disegni.
